CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

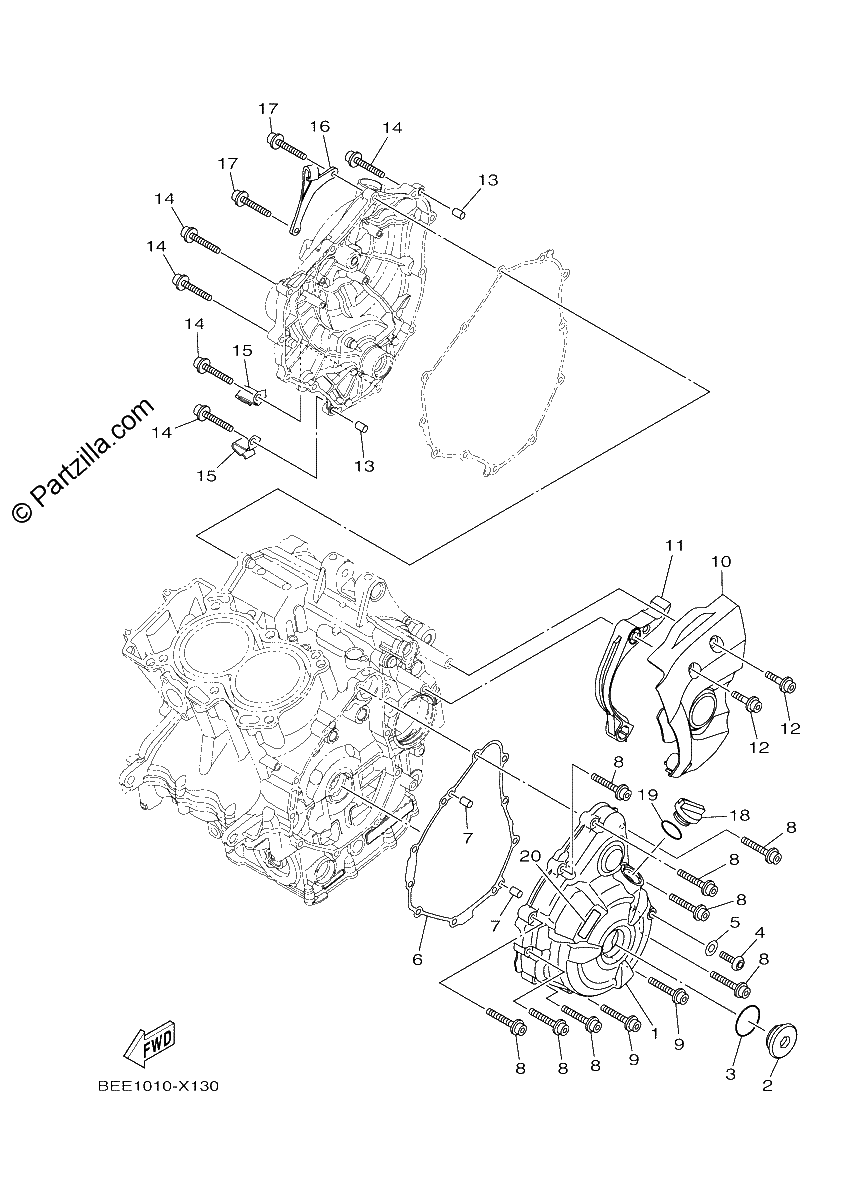

Diagrama de CRANKCASE COVER 1

Repuestos

#1
1WS-15411-00-00
COVER, CRANKCASE 1
$120.93¢60 467
1
#2
90340-36005-00
PLUG, STRAIGHT SCREW
$28.34¢14 168
1
#3
93210-35804-00
O-RING
$0.54¢270
1
#4
92017-08012-00
BOLT, BUTTON HEAD
$6.76¢3 381
1
#5
90430-08143-00
GASKET
$3.38¢1 691
1
#6
1WS-15451-00-00
Gasket, Crankcase
$20.00¢9 999
1
#7
99530-08012-00
PIN, DOWEL
$5.75¢2 875
1
#8
90110-06388-00
BOLT, HEXAGON SOCKET HEAD
$5.37¢2 685
1
#9
90110-06388-00
BOLT, HEXAGON SOCKET HEAD
$5.37¢2 685
1
#10
1WS-15418-00-00
COVER, CHAIN CASE
$26.59¢13 294
1
#11
1WS-15377-00-00
GUIDE, INLET
$30.99¢15 496
1
#12
90110-06396-00
BOLT, HEXAGON SOCKET HEAD
$2.74¢1 368
1
#13
99530-08012-00
PIN, DOWEL
$5.75¢2 875
1
#14
90110-06388-00
BOLT, HEXAGON SOCKET HEAD
$5.37¢2 685
1
#15
90465-08045-00
CLAMP
$12.75¢6 377
1
#16
1WS-15441-00-00
HOLDER, CLUTCH CAB
$14.97¢7 486
1
#17
90110-06388-00
BOLT, HEXAGON SOCKET HEAD
$5.37¢2 685
1
#18
BAT-15362-00-00
PLUG, OIL LEVEL
$21.09¢10 545
1
#19
93210-27778-00
O-RING
$7.56¢3 778
1
#20
B5Y-1548B-00-00
OIL, LABEL
$4.55¢2 277
1
