FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

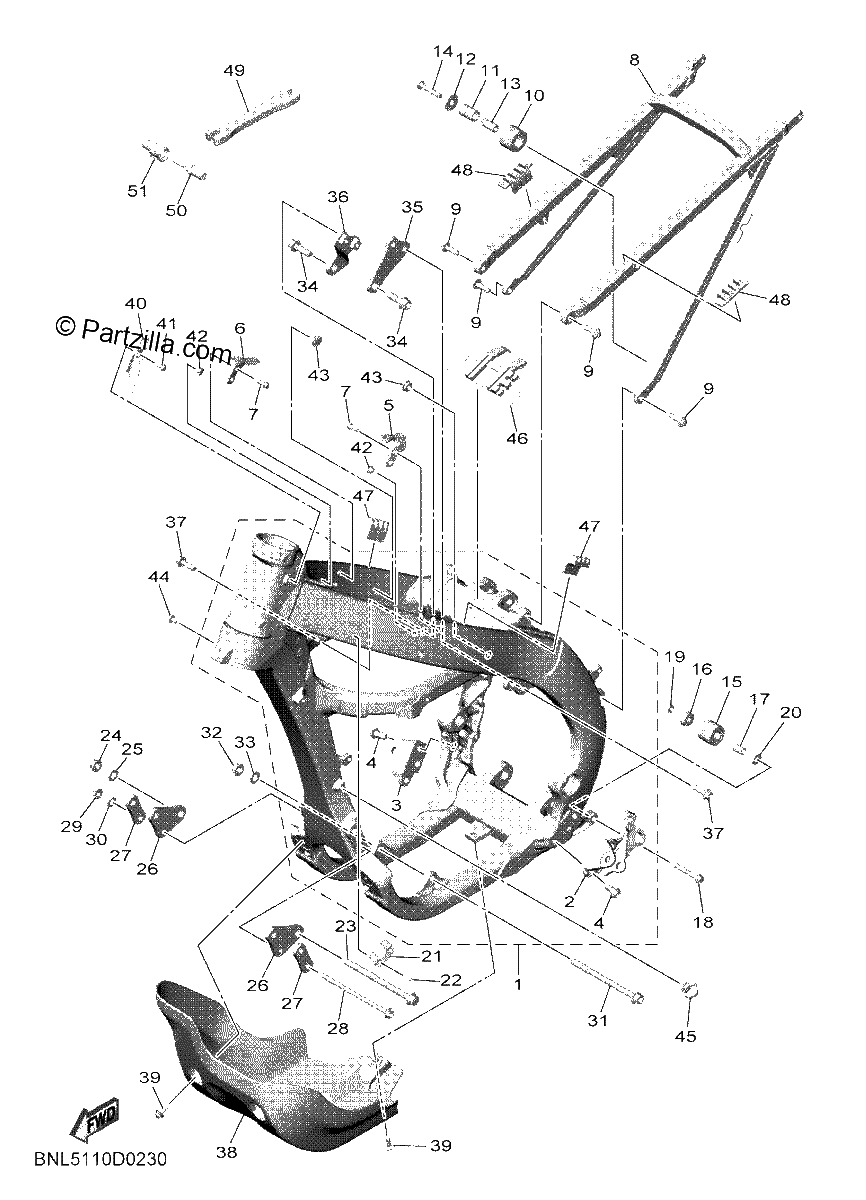

Diagrama de FRAME

Repuestos

#1
BNK-21101-10-00
FRONT FRAME COMP
$4277.49¢2 138 744
1
#2
BNK-21447-00-00
BRACKET, FOOTREST
$523.61¢261 806
1
#3
D02-21448-00-00
BRACKET, FOOTREST
$84.31¢42 156
1
#4
90149-10031-00
SCREW
$6.49¢3 244
1
#5
BHR-21147-00-00
BRACKET, AIR CLEANER 1
$34.00¢17 000
1
#6
BHR-21148-00-00
BRACKET, AIR CLEANER 2
$34.00¢17 000
1
#7
95E32-06016-00
BOLT, FLANGE DEEP RECESS
$0.81¢406
1
#8
BHR-21190-10-00
REAR FRAME COMP
$740.82¢370 412
1
#9
90105-08230-00
Bolt, Flange
$4.24¢2 119
1
#10
30X-22178-00-00
TENSIONER
$37.55¢18 775
1
#11
4V4-22184-00-00
BUSH
$4.24¢2 119
1
#12
90201-08045-00
WASHER, PLATE
$5.66¢2 831
1
#13
90387-08041-00
COLLAR
$8.03¢4 013
1
#14
95E32-08040-00
BOLT, FLANGE DEEP RECESS
$0.93¢463
1
#15
BR9-22178-00-00
TENSIONER
$36.29¢18 144
1
#16
93300-60804-00
BEARING
$13.31¢6 656
1
#17
90387-086N4-00
COLLAR
$9.91¢4 956
1
#18
90105-08232-00
BOLT, FLANGE
$2.58¢1 288
1
#19
90185-08009-00
NUT, SELF-LOCKING
$8.09¢4 044
1
#20
90201-08043-00
WASHER, plate
$6.88¢3 438
1
#21
BHR-23591-00-00
BRACKET 1
$9.11¢4 556
1
#22
90267-32146-00
RIVET, BLIND
$6.91¢3 456
1
#23
90105-10219-00
Bolt, Flange
$6.84¢3 419
1
#24
90179-10658-00
NUT,SPEC'L SHAPE
$9.22¢4 613
1
#25
90201-10045-00
WASHER, PLATE
$7.34¢3 669
1
#26
BNK-21417-00-00
BRACKET, FRONT LOWER 1
$37.56¢18 781
1
#27
BAJ-21418-00-00
BRACKET, FRONT LOWER 2
$20.66¢10 331
1
#28
90105-08280-00
BOLT, FLANGE
$14.24¢7 119
1
#29
90179-08674-00
NUT(4KM)
$6.78¢3 388
1
#30
90201-08043-00
WASHER, plate
$6.88¢3 438
1
#31
90105-10176-00
BOLT, FLANGE
$11.43¢5 713
1
#32
90179-10658-00
NUT,SPEC'L SHAPE
$9.22¢4 613
1
#33
90201-10045-00
WASHER, PLATE
$7.34¢3 669
1
#34
90105-10189-00
BOLT, FLANGE
$9.98¢4 988
1
#35
BHR-21425-00-00
BRACKET, REAR UPPER 1
$36.00¢18 000
1
#36
B2W-21426-00-00
BRACKET, REAR UPPER 2
$20.63¢10 313
1
#37
90105-08143-00
BOLT, FLANGE
$6.78¢3 388
1
#38
BNK-2147A-00-00
GUARD, ENGINE 1
$77.40¢38 700
1
#39
90119-06166-00
BOLT, WITH WASHER
$5.72¢2 863
1
#40
1SL-21163-01-00
HOLDER, CLUTCH CABLE
$20.56¢10 281
1
#41
92012-06010-00
BOLT, BUTTON HEAD
$2.91¢1 456
1
#42
90338-07043-00
PLUG
$6.55¢3 275
1
#43
90480-12M25-00
GROMMET
$9.36¢4 681
1
#44
90111-06009-00
BOLT(3DM)
$6.50¢3 250
1
#45
90464-31002-00
CLAMP
$4.56¢2 281
1
#46
BNK-24181-00-00
DAMPER, LOCATING 1
$47.65¢23 825
1
#47
BR9-24182-00-00
DAMPER, locating 2
$30.53¢15 263
1
#48
BNK-24183-00-00
DAMPER, LOCATING 3
$33.94¢16 969
1
#49
5ET-28166-10-00
WRENCH, HEXAGON
$34.86¢17 431
1
#50
18P-2467E-00-00
CAP
$7.86¢3 931
1
#51
18P-2464V-01-00
CASE, CAP
$5.80¢2 900
1
