ELECTRICAL 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

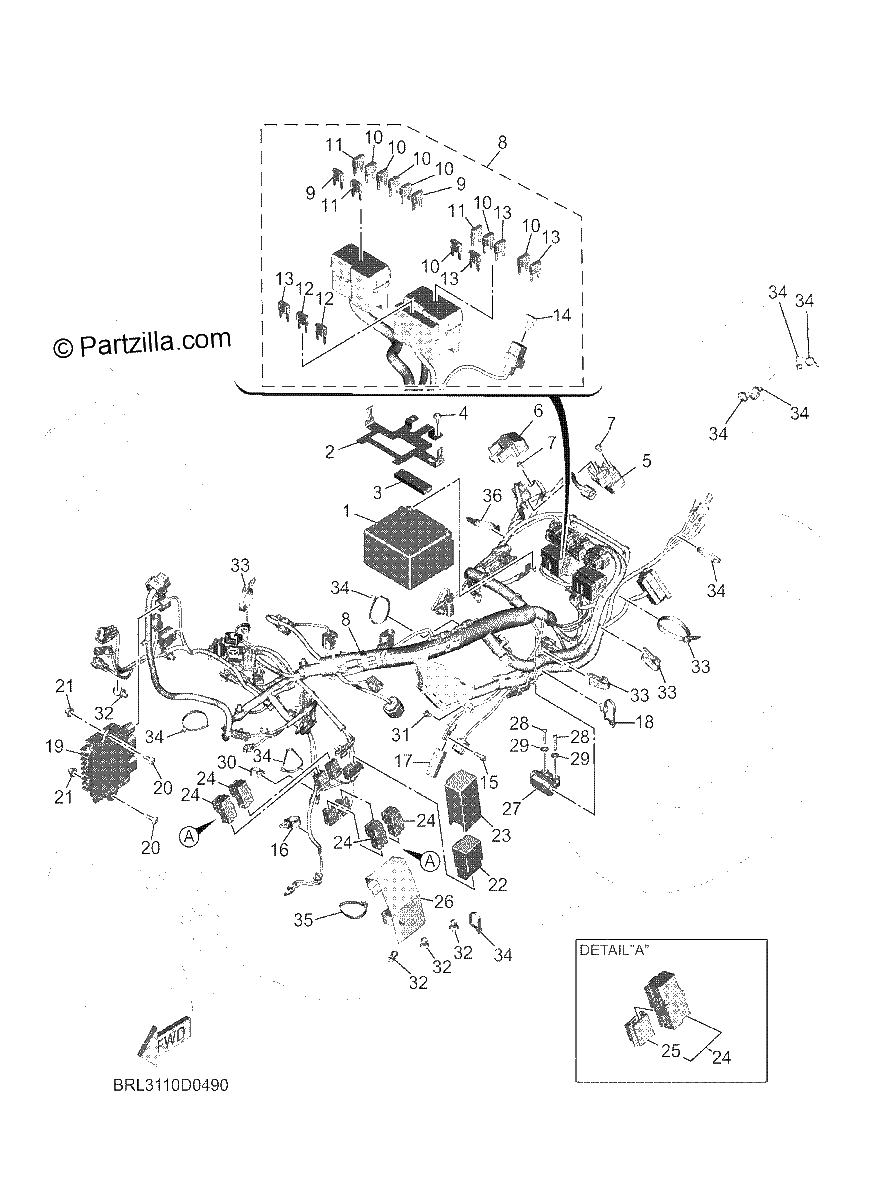

Diagrama de ELECTRICAL 1

Repuestos

#1
5TJ-82100-02-00
BATTERY ASSY (YTZ7S(F))
$226.96¢113 482
1
#2
BRL-82131-00-00
BAND, BATTERY
$20.68¢10 339
1
#3
5GJ-21717-00-00
DAMPER
$5.40¢2 702
1
#4
90105-05028-00
BOLT, FLANGE
$2.98¢1 489
1
#5
B7N-81940-00-00
STARTER RELAY ASSY
$57.19¢28 595
1
#6
5SL-82119-10-00
COVER, LEAD WIRE
$4.45¢2 225
1
#7
95022-06008-00
BOLT, FLANGE
$6.87¢3 433
1
#8
BRL-82590-20-00
WIRE HARNESS ASSY
$1191.39¢595 694
1
#9
67F-82151-20-00
FUSE - 5 A - BLADE (
$6.53¢3 266
1
#10
5JJ-82151-00-00
FUSE (7.5A-BL)
$6.51¢3 254
1
#11
67F-82151-40-00
FUSE (10A)
$7.13¢3 565
1
#12
5JJ-82151-60-00
FUSE (30A-BL)
$7.01¢3 507
1
#13
67F-82151-50-00
FUSE (15A)
$4.08¢2 041
1
#14
BMG-82151-B0-00
FUSE (50A)
$3.96¢1 978
1
#15
91380-06016-00
BOLT
$5.69¢2 846
1
#16
90464-17003-00
Clamp
$3.39¢1 696
1
#17
1WS-81916-00-00
COVER, TERMINAL
$4.80¢2 398
1
#18
90464-45002-00
CLAMP
$6.36¢3 180
1
#19
BME-81963-01-00
GENERATOR CONTROL UNIT
$432.85¢216 424
1
#20
90111-06041-00
BOLT, HEX. SOCKET BUTTON
$6.88¢3 439
1
#21
90176-06017-00
NUT, CROWN
$2.77¢1 386
1
#22
5VK-81950-53-00
RELAY ASSY (G8R-30Y-W5)
$56.00¢28 002
1
#23
1WS-8246B-00-00
COVER 1
$8.96¢4 479
1
#24
1TP-81950-00-00
RELAY ASSY (1TP-00)
$14.34¢7 170
1
#25
5EA-81952-00-00
HOLDER, RELAY
$7.38¢3 691
1
#26
BRL-82589-00-00
PROTECTER, WIRE HARNESS
$8.79¢4 393
1
#27
5PS-82576-02-00
SENSOR, LEAN ANGLE
$87.63¢43 815
1
#28
91312-04025-00
BOLT
$1.69¢845
1
#29
90201-04030-00
WASHER, PLATE
$1.66¢828
1
#30
90464-14010-00
CLAMP
$3.52¢1 759
1
#31
90269-06008-00
RIVET
$8.10¢4 048
1
#32
90464-30009-00
CLAMP
$3.58¢1 788
1
#33
90464-15195-00
CLAMP
$3.04¢1 518
1
#34
90464-65001-00
CLAMP
$5.51¢2 754
1
#35
90464-07M40-00
CLAMP
$15.25¢7 624
1
#36
25G-83936-01-00
BAND, SWITCH CORD
$4.52¢2 260
1
