FUEL TANK 3

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

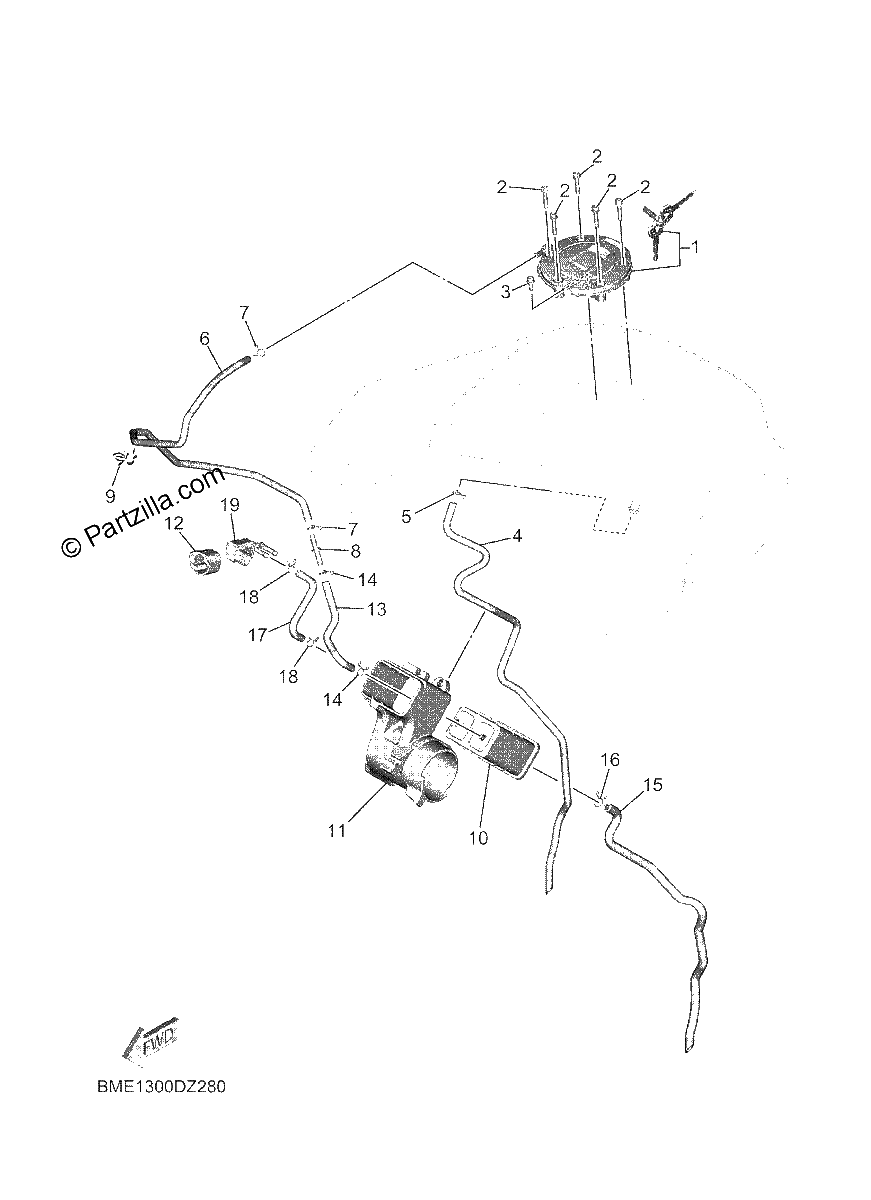

Diagrama de FUEL TANK 3

Repuestos

#1
BME-24602-00-00
CAP ASSY
$267.14¢133 569
1
#2
90110-05082-00
BOLT, HEXAGON SOCKET HEAD
$2.73¢1 363
1
#3
90110-05081-00
BOLT, HEXAGON SOCKET HEAD
$2.76¢1 381
1
#4
BME-24315-00-00
PIPE 5
$24.13¢12 063
1
#5
90467-090A2-00
Clip
$2.97¢1 487
1
#6
BME-24312-10-00
PIPE 2
$29.79¢14 894
1
#7
90467-090A2-00
Clip
$2.97¢1 487
1
#8
4XY-14568-00-00
JOINT
$7.08¢3 538
1
#9
90464-10M32-00
CLAMP
$5.30¢2 650
1
#10
B7N-24170-00-00
CANISTER ASSY
$81.59¢40 794
1
#11
BME-24183-00-00
DAMPER, LOCATING 3
$76.94¢38 469
1
#12
BME-24398-00-00
BAND 1
$7.95¢3 975
1
#13
BME-24313-10-00
PIPE 3
$12.01¢6 006
1
#14
90467-090A2-00
Clip
$2.97¢1 487
1
#15
BME-24316-00-00
PIPE 6
$21.23¢10 613
1
#16
90467-10041-00
Clip
$7.60¢3 800
1
#17
BME-24317-10-00
PIPE 7
$9.53¢4 763
1
#18
90467-090A2-00
Clip
$2.97¢1 487
1
#19
B7N-86120-00-00
SOLENOID VALVE ASSY
$48.61¢24 306
1
