TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

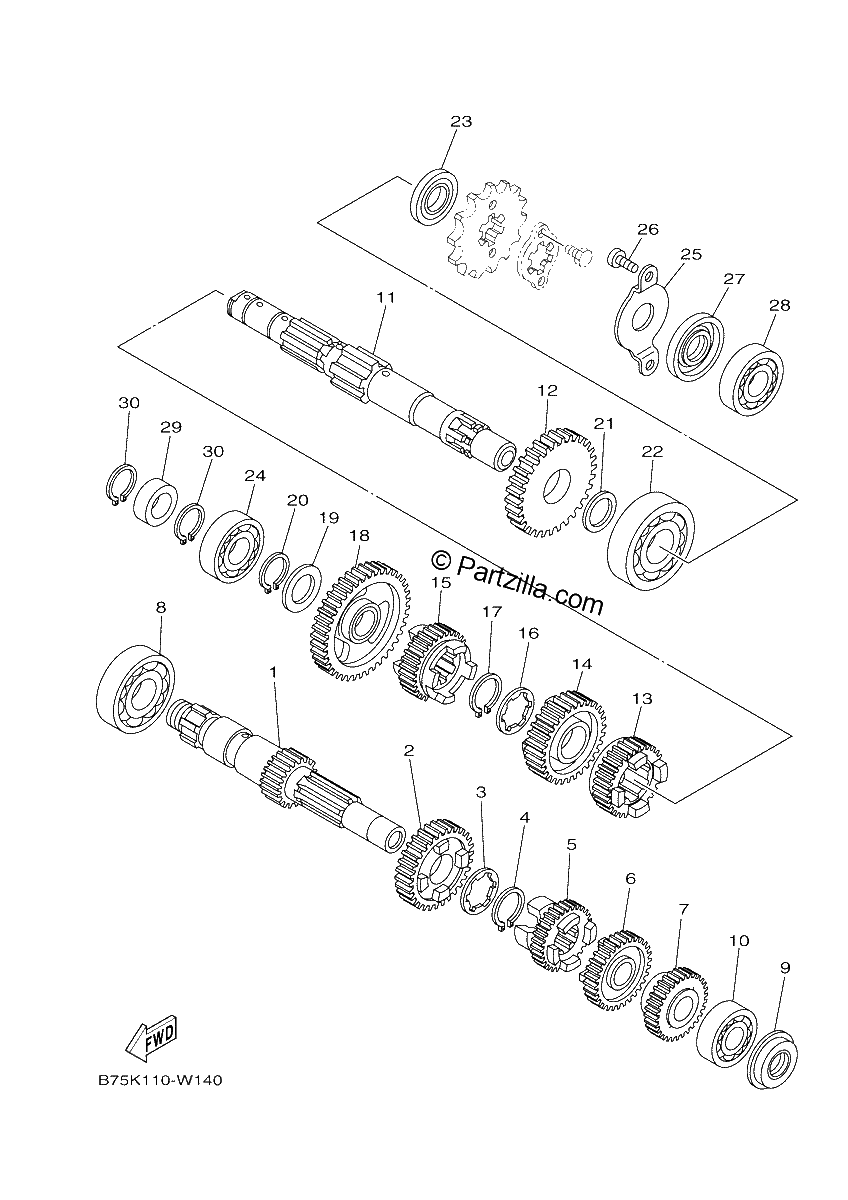

Diagrama de TRANSMISSION

Repuestos

#1
15A-17411-01-00
AXLE, MAIN (12T)
$84.71¢42 356
1
#2
15A-17151-01-00
GEAR, 5TH PINION (28T)
$48.86¢24 431
1
#3
90209-16209-00
WASHER
$7.39¢3 694
1
#4
93410-20038-00
CIRCLIP
$3.11¢1 556
1
#5
5H0-17121-01-00
GEAR, 2ND PINION (22T)
$53.27¢26 638
1
#6
15A-17141-00-00
GEAR, 4TH PINION (25T)
$36.23¢18 113
1
#7
15A-17121-00-00
GEAR, 2ND PINION (19T)
$41.84¢20 919
1
#8
93306-20401-00
BEARING
$40.93¢20 463
1
#9
93101-15101-00
OIL SEAL
$12.39¢6 194
1
#10
93306-20201-00
BEARING
$26.27¢13 138
1
#11
2JX-17402-00-00
DRIVE AXLE ASSY
$251.99¢125 994
1
#12
15A-17221-00-00
GEAR, 2ND WHEEL (34T)
$52.09¢26 044
1
#13
15A-17241-00-00
GEAR, 4TH WHEEL (26T)
$41.73¢20 863
1
#14
15A-17231-00-00
GEAR, 3RD WHEEL (29T)
$93.50¢46 750
1
#15
1EV-17251-00-00
GEAR, 5TH WHEEL (23T)
$105.80¢52 900
1
#16
90209-18208-00
WASHER,SPEC'L SHAPE
$8.30¢4 150
1
#17
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#18
15A-17211-01-00
GEAR, 1ST WHEEL (34T)
$96.90¢48 450
1
#19
90201-17257-00
WASHER, PLATE
$7.90¢3 950
1
#20
99009-17400-00
Circlip
$4.65¢2 325
1
#21
90201-220J8-00
WASHER, PLATE
$8.64¢4 319
1
#22
93306-20580-00
BEARING
$64.86¢32 431
1
#23
93102-22389-00
OIL SEAL
$11.07¢5 538
1
#24
93306-20332-00
BEARING
$39.21¢19 606
1
#25
2JX-17471-00-00
PLATE, COVER
$24.05¢12 025
1
#26
98507-06010-00
SCREW, PAN HEAD
$3.21¢1 606
1
#27
93102-17187-00
OIL SEAL
$10.86¢5 431
1
#28
93306-20313-00
BEARING
$36.39¢18 194
1
#29
90560-17368-00
SPACER
$7.84¢3 919
1
#30
99009-17400-00
Circlip
$4.65¢2 325
1
