STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

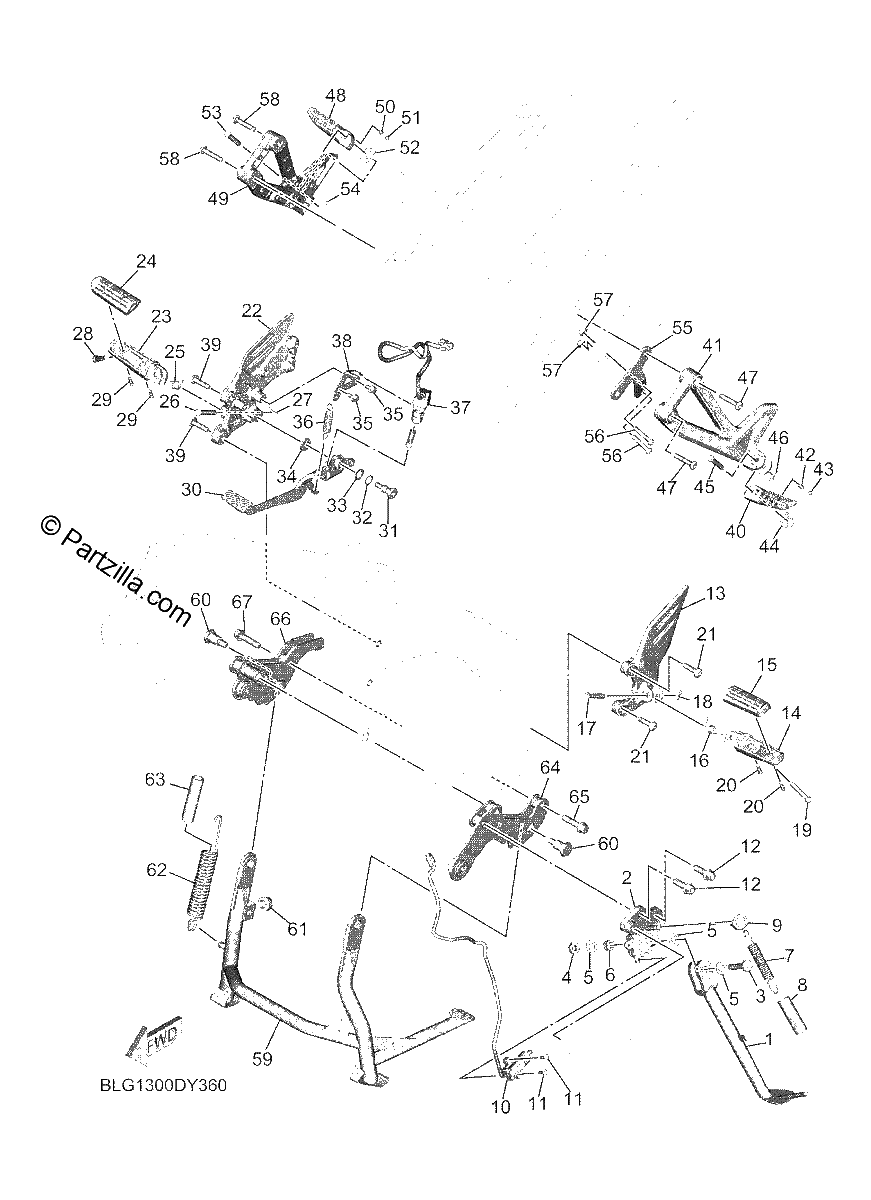

Diagrama de STAND FOOTREST

Repuestos

#1
BLG-27311-00-00
STAND, SIDE
$67.05¢33 525
1
#2
B5U-27321-00-00
BRACKET, SIDE STAND
$91.39¢45 694
1
#3
90101-10034-00
BOLT
$8.94¢4 469
1
#4
90185-10012-00
NUT, SELF-LOCKING
$3.55¢1 775
1
#5
90201-10075-00
WASHER, PLATE
$2.97¢1 487
1
#6
90387-10020-00
COLLAR
$19.52¢9 763
1
#7
90506-26014-00
SPRING, TENSION
$7.71¢3 856
1
#8
90445-197J2-00
HOSE (L60)
$4.68¢2 338
1
#9
B7N-27315-00-00
LINK, SIDE STAND
$2.31¢1 156
1
#10
B7N-82566-00-00
SWITCH, SIDE STAND
$47.95¢23 975
1
#11
90149-05037-00
SCREW
$1.79¢894
1
#12
90105-10452-00
BOLT, FLANGE
$9.98¢4 988
1
#13
B7N-27442-00-00
BRACKET 2
$93.61¢46 806
1
#14
B5U-27451-00-00
FOOTREST 3
$27.80¢13 900
1
#15
BD5-27413-00-00
COVER, FOOTREST
$21.69¢10 844
1
#16
90508-18134-00
SPRING, TORSION
$7.35¢3 675
1
#17
91701-08040-00
PIN
$4.84¢2 419
1
#18
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#19
90109-086F8-00
BOLT
$6.14¢3 069
1
#20
90157-05025-00
SCREW, PAN HEAD
$2.99¢1 494
1
#21
90110-08220-00
BOLT, HEXAGON SOCKET HEAD
$6.99¢3 494
1
#22
BLG-27443-00-00
BRACKET 3
$123.30¢61 650
1
#23
B5U-27461-00-00
FOOTREST 4
$27.80¢13 900
1
#24
BD5-27413-00-00
COVER, FOOTREST
$21.69¢10 844
1
#25
90508-18135-00
SPRING, TORSION
$8.80¢4 400
1
#26
91701-08040-00
PIN
$4.84¢2 419
1
#27
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#28
90109-086F8-00
BOLT
$6.14¢3 069
1
#29
90157-05025-00
SCREW, PAN HEAD
$2.99¢1 494
1
#30
BLG-27211-00-00
PEDAL, BRAKE
$110.34¢55 169
1
#31
4BP-27434-01-00
BOLT
$3.04¢1 519
1
#32
90206-12074-00
WASHER,WAVE
$8.31¢4 156
1
#33
90201-12051-00
WASHER, PLATE
$7.48¢3 738
1
#34
90201-08053-00
WASHER, PLATE
$6.94¢3 469
1
#35
95D02-06012-00
BOLT, FLANGE DEEP
$0.45¢225
1
#36
90506-23028-00
SPRING, TENSION
$5.99¢2 994
1
#37
BAM-82530-00-00
STOP SWITCH ASSY
$54.83¢27 413
1
#38
B7N-2144G-00-00
STAY, STOP SWITCH
$7.60¢3 800
1
#39
90110-08220-00
BOLT, HEXAGON SOCKET HEAD
$6.99¢3 494
1
#40
B7N-27431-00-00
FOOTREST, REAR 1
$14.04¢7 019
1
#41
B5U-2741L-00-00
BRACKET 4
$120.10¢60 050
1
#42
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#43
93501-04011-00
BALL
$7.46¢3 731
1
#44
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#45
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#46
91401-25015-00
PIN, COTTER
$3.61¢1 806
1
#47
90149-08220-00
SCREW
$3.50¢1 750
1
#48
B7N-27441-00-00
FOOTREST, REAR 2
$14.04¢7 019
1
#49
B5U-2742L-00-00
BRACKET 5
$168.56¢84 281
1
#50
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#51
93501-04011-00
BALL
$7.46¢3 731
1
#52
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#53
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#54
91401-25015-00
PIN, COTTER
$3.61¢1 806
1
#55
BAP-274A3-00-00
BRACKET, ADAPTER 1
$10.49¢5 244
1
#56
92017-06030-00
BOLT, BUTTON HEAD
$7.94¢3 969
1
#57
95702-06500-00
NUT, FLANGE
$2.44¢1 219
1
#58
90149-08220-00
SCREW
$3.50¢1 750
1
#59
B5U-27111-00-00
STAND, MAIN
$271.77¢135 888
1
#60
90109-10060-00
BOLT
$9.91¢4 956
1
#61
36C-27114-00-00
STOPPER, MAIN STAND
$12.48¢6 238
1
#62
90506-40012-00
SPRING, TENSION
$16.61¢8 306
1
#63
BC3-2247A-00-00
HOSE 1
$4.04¢2 019
1
#64
B5U-27151-00-00
BRACKET, MAIN STAND
$138.06¢69 031
1
#65
90105-10332-00
BOLT, FLANGE
$13.39¢6 694
1
#66
B5U-27152-00-00
BRACKET, MAIN STAND 2
$137.27¢68 637
1
#67
90105-10332-00
BOLT, FLANGE
$13.39¢6 694
1
