CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

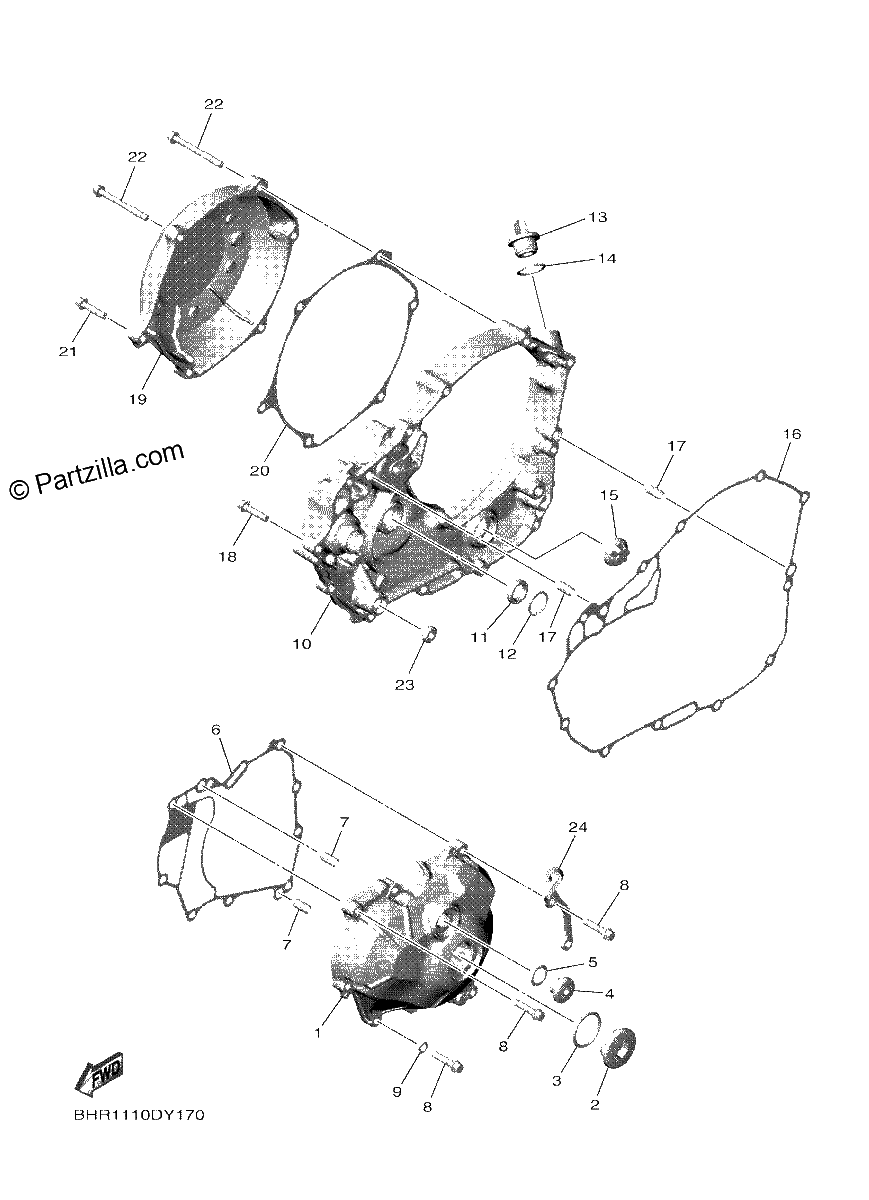

Diagrama de CRANKCASE COVER 1

Repuestos

#1
BHR-15411-00-00
COVER, CRANKCASE 1
$136.60¢68 298
1
#2
90340-27006-00
PLUG, STRAIGHT SCREW
$32.46¢16 232
1
#3
93210-27370-00
O-RING
$7.56¢3 778
1
#4
90340-14011-00
PLUG, STRAIGHT SCREW
$21.61¢10 804
1
#5
93210-14369-00
O-Ring
$6.36¢3 180
1
#6
BHR-15451-00-00
GASKET, CRANKCASE COVER 1
$9.99¢4 997
1
#7
99530-08016-00
PIN, DOWEL
$6.18¢3 088
1
#8
95E32-06025-00
BOLT, FLANGE DEEP RECESS
$0.54¢270
1
#9
90430-06014-00
GASKET
$7.59¢3 795
1
#10
BHR-15431-00-00
COVER, CRANKCASE 3
$152.26¢76 130
1
#11
93101-14164-00
OIL SEAL
$10.63¢5 313
1
#12
99009-22500-00
CIRCLIP
$6.76¢3 381
1
#13
3Y1-15363-10-00
PLUG, OIL
$18.72¢9 361
1
#14
93210-19123-00
O-Ring
$7.58¢3 789
1
#15
3Y1-15361-00-00
GAUGE,LEVEL
$27.95¢13 973
1
#16
BHR-15462-00-00
GASKET, CRANKCASE COVER 3
$21.54¢10 770
1
#17
99530-08016-00
PIN, DOWEL
$6.18¢3 088
1
#18
95E32-06025-00
BOLT, FLANGE DEEP RECESS
$0.54¢270
1
#19
BHR-15415-00-00
COVER, 1
$310.49¢155 244
1
#20
BHR-15453-00-00
GASKET
$15.29¢7 648
1
#21
95E32-06025-00
BOLT, FLANGE DEEP RECESS
$0.54¢270
1
#22
95E32-06055-00
BOLT, FLANGE DEEP RECESS
$1.38¢690
1
#23
583-13113-00-00
SEAT, CHECK BALL
$22.61¢11 305
1
#24
BHR-15441-00-00
HOLDER, CLUTCH CABLE
$15.36¢7 682
1
