FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

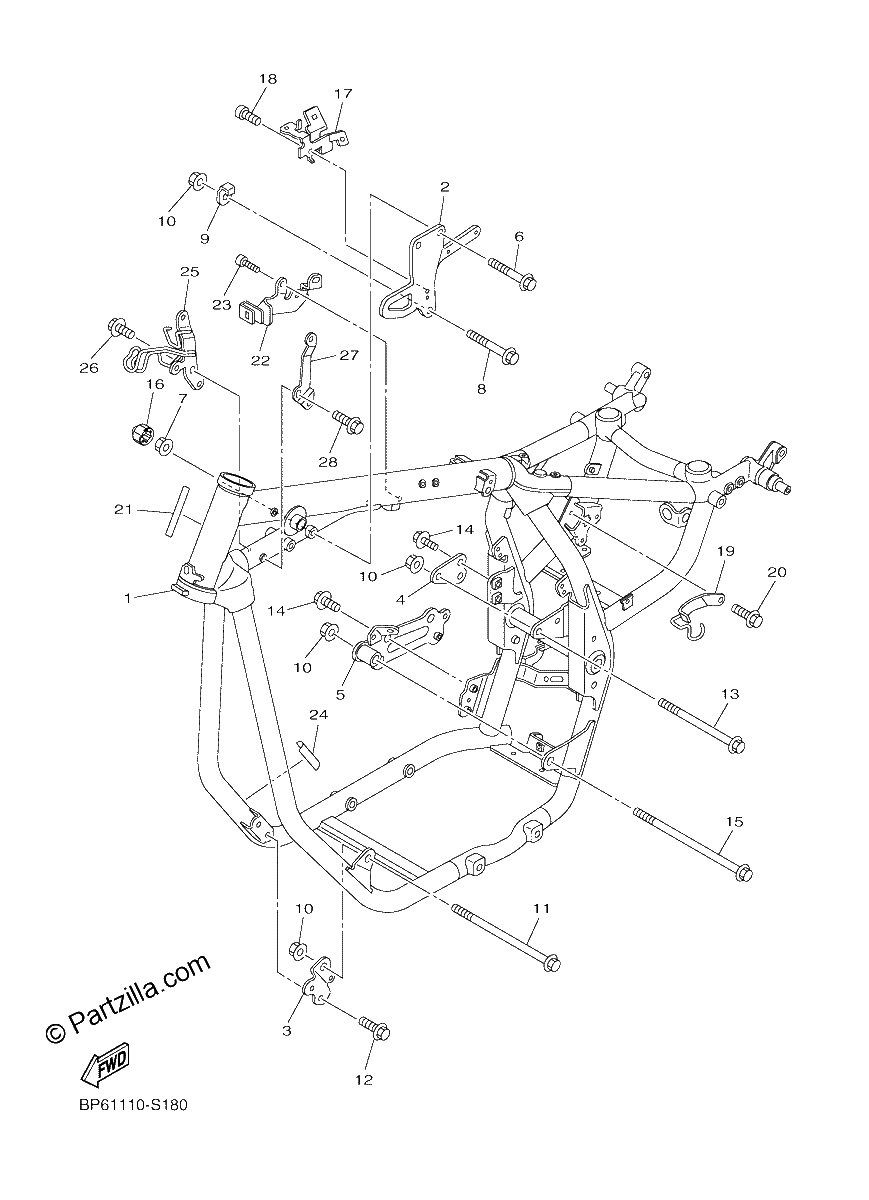

Diagrama de FRAME

Repuestos

#1
BP6-21110-00-00
FRAME COMP. (replaces 1TP-21110-00-00)
$2063.74¢1 031 869
1
#2
1TP-21317-00-00
STAY, ENGINE 3
$83.06¢41 531
1
#3
1TP-2122C-00-00
STAY 3
$12.72¢6 363
1
#4
1TP-21314-00-00
STAY, ENGINE 5
$11.50¢5 750
1
#5
1TP-2116F-00-00
STAY, REAR
$50.21¢25 106
1
#6
90105-10434-00
BOLT, FLANGE
$5.06¢2 531
1
#7
90185-10008-00
NUT, SELF-LOCKING
$6.81¢3 406
1
#8
90105-12090-00
BOLT, FLANGE
$10.11¢5 056
1
#9
1TP-21183-00-00
PLATE
$8.45¢4 225
1
#10
90185-12002-00
NUT, SELF-LOCKING
$11.96¢5 981
1
#11
90105-12088-00
BOLT, FLANGE
$31.15¢15 575
1
#12
90105-10415-00
BOLT, FLANGE
$10.02¢5 012
1
#13
90105-12091-00
BOLT, FLANGE
$29.13¢14 563
1
#14
90105-10428-00
BOLT, FLANGE
$4.96¢2 481
1
#15
90105-12086-00
BOLT, FLANGE
$38.46¢19 231
1
#16
5YU-2143A-00-00
CAP
$5.55¢2 775
1
#17
1TP-2115C-00-00
BRACKET
$21.55¢10 775
1
#18
91317-06008-00
BOLT
$0.38¢188
1
#19
1TP-21288-00-00
GUIDE, CABLE
$19.79¢9 894
1
#20
95027-06010-00
BOLT,FLANGE(4MY)
$2.95¢1 475
1
#21
3D8-2117G-00-00
PROTECTOR
$6.65¢3 325
1
#22
1TP-21149-01-00
BRACKET, BATTERY BOX
$20.99¢10 494
1
#23
90111-06085-00
BOLT, BUTTON HEAD
$2.91¢1 456
1
#24
5PX-21268-00-00
SEAL
$7.67¢3 838
1
#25
1TP-26475-00-00
HOLDER
$41.73¢20 863
1
#26
95027-06016-00
Bolt, Flange
$7.48¢3 738
1
#27
BP6-26481-00-00
HOLDER, 2
$8.26¢4 131
1
#28
95027-06016-00
Bolt, Flange
$7.48¢3 738
1
