FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

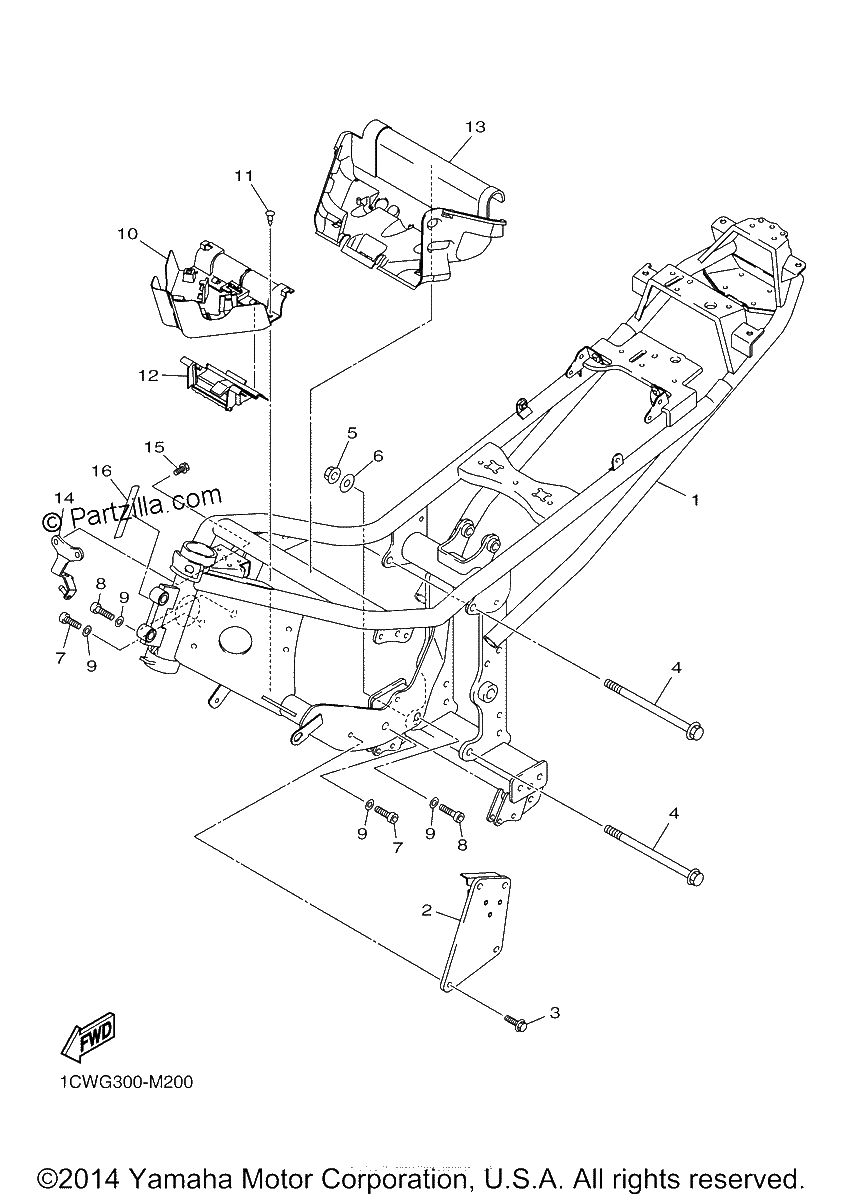

Diagrama de FRAME

Repuestos

#1
1CW-21110-50-00
FRAME COMP.
$1730.74¢865 369
1
#2
20S-21136-00-00
GUSSET
$72.08¢36 041
1
#3
95817-08020-00
BOLT, FLANGE
$7.65¢3 824
1
#4
90105-10297-00
BOLT, FLANGE
$13.43¢6 716
1
#5
95704-10500-00
NUT, FLANGE
$1.93¢966
1
#6
90201-10051-00
WASHER, PLATE
$8.22¢4 111
1
#7
91314-10035-00
bolt
$4.23¢2 116
1
#8
91312-10045-00
BOLT
$4.55¢2 277
1
#9
90201-10030-00
WASHER, PLATE
$5.98¢2 990
1
#10
20S-2117N-00-00
COVER 3
$16.36¢8 182
1
#11
90269-07007-00
RIVET
$3.68¢1 840
1
#12
20S-2117R-00-00
COVER 4
$21.99¢10 994
1
#13
20S-2117T-00-00
COVER 5
$88.53¢44 264
1
#14
20S-21249-00-00
BRACKET
$8.84¢4 422
1
#15
95817-06010-00
BOLT,FLANGE (replaces 95827-06010-00)
$4.28¢2 139
1
#16
3D8-2117G-00-00
PROTECTOR
$6.12¢3 059
1
