SADDLEBAG MOUNTING

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

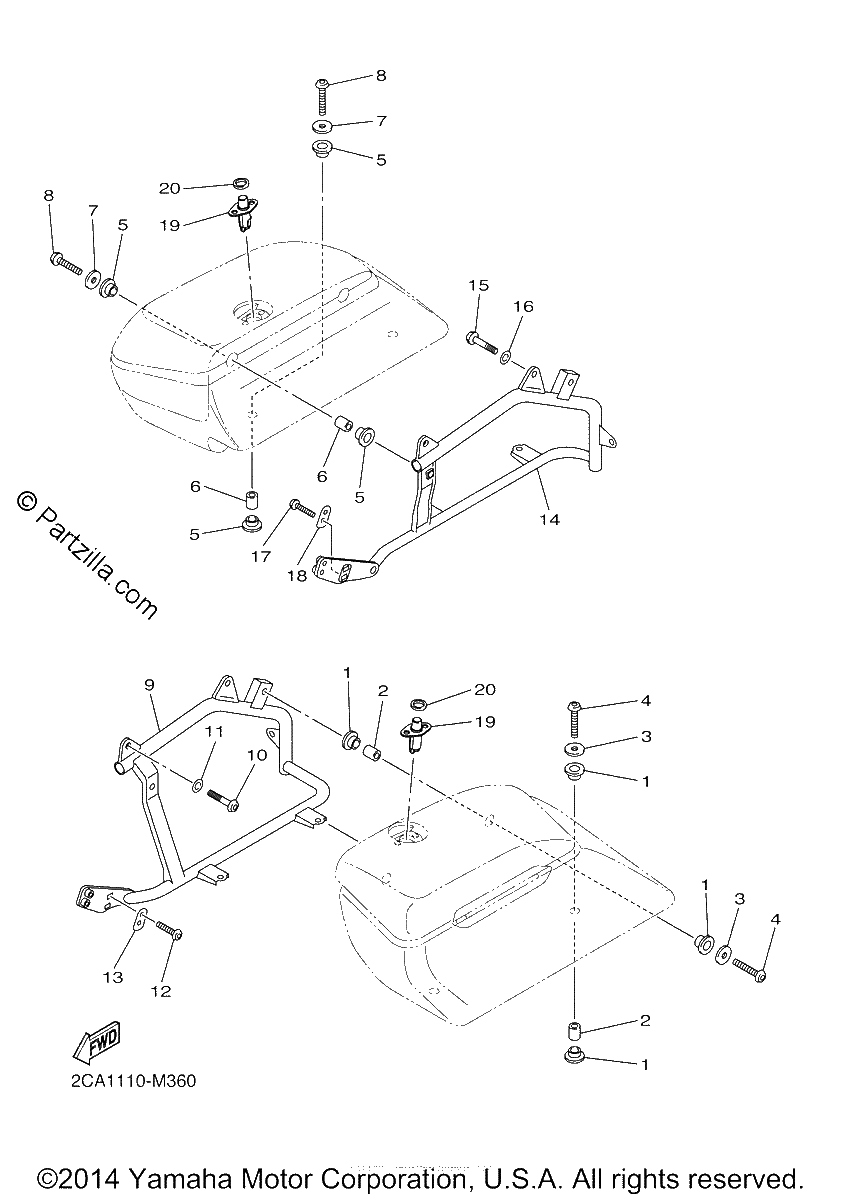

Diagrama de SADDLEBAG MOUNTING

Repuestos

#1
90480-20004-00
GROMMET
$3.16¢1 581
1
#2
90387-08077-00
COLLAR
$7.14¢3 571
1
#3
90201-065G8-00
WASHER, PLATE
$6.75¢3 375
1
#4
92012-06025-00
BOLT, BUTTON HEAD
$3.16¢1 581
1
#5
90480-20004-00
GROMMET
$3.16¢1 581
1
#6
90387-08077-00
COLLAR
$7.14¢3 571
1
#7
90201-065G8-00
WASHER, PLATE
$6.75¢3 375
1
#8
92012-06025-00
BOLT, BUTTON HEAD
$3.16¢1 581
1
#9
5S6-28473-01-00
FRAME, SADDLEBAG 1
$318.53¢159 264
1
#10
92012-08065-00
BOLT, BUTTON HEAD
$7.16¢3 582
1
#11
92902-08200-00
WASHER
$0.25¢127
1
#12
90111-08046-00
BOLT, HEX. SOCKET HEAD
$6.99¢3 496
1
#13
5S6-28417-00-00
PLATE
$10.80¢5 399
1
#14
5S6-28474-01-00
FRAME, SADDLEBAG 2
$314.12¢157 061
1
#15
92012-08065-00
BOLT, BUTTON HEAD
$7.16¢3 582
1
#16
92902-08200-00
WASHER
$0.25¢127
1
#17
90111-08046-00
BOLT, HEX. SOCKET HEAD
$6.99¢3 496
1
#18
5S6-28417-00-00
PLATE
$10.80¢5 399
1
#19
5S6-28408-00-00
LOCK ASSY 1
$148.78¢74 388
1
#20
5S6-28428-00-00
SEAL 1
$13.60¢6 802
1
