STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

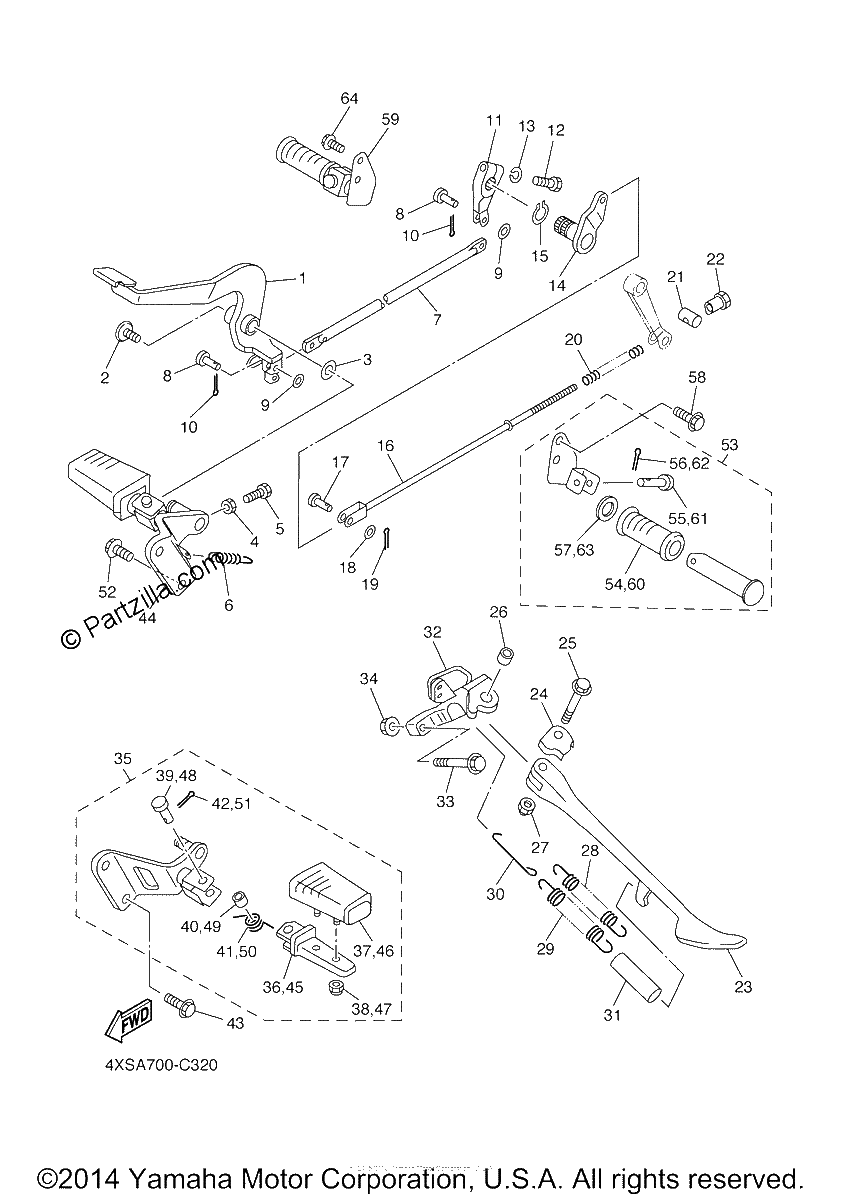

Diagrama de STAND FOOTREST

Repuestos

#1
5KP-27211-10-00
PEDAL, BRAKE
$139.89¢69 944
1
#2
90110-06119-00
BOLT, HEXAGON SOCKET
$5.95¢2 975
1
#3
90206-14086-00
WASHER, WAVE
$7.35¢3 675
1
#4
95317-06700-00
NUT(JN5)
$7.95¢3 975
1
#5
97017-06025-00
BOLT,HEXAGON (replaces 97007-06025-00)
$3.55¢1 775
1
#6
90506-20193-00
SPRING, TENSION
$14.36¢7 181
1
#7
5KP-27247-00-00
ROD 1
$66.10¢33 050
1
#8
90240-06108-00
PIN, CLEVIS
$7.86¢3 931
1
#9
90201-062P7-00
WASHER, PLATE
$4.86¢2 431
1
#10
91401-20012-00
PIN, COTTER
$2.20¢1 100
1
#11
4TR-27243-00-00
BOSS, BRAKE PEDAL
$51.81¢25 906
1
#12
90109-06468-00
BOLT
$7.09¢3 544
1
#13
92907-06100-00
WASHER, SPRING
$1.23¢613
1
#14
4TR-27212-00-00
SHAFT, BRAKE PEDAL
$34.67¢17 338
1
#15
99009-19400-00
CIRCLIP
$7.34¢3 669
1
#16
4TR-27231-00-00
ROD, BRAKE
$37.35¢18 675
1
#17
90240-06108-00
PIN, CLEVIS
$7.86¢3 931
1
#18
90201-062P7-00
WASHER, PLATE
$4.86¢2 431
1
#19
91401-20012-00
PIN, COTTER
$2.20¢1 100
1
#20
90501-10245-00
SPRING, COMPRESSION
$7.34¢3 669
1
#21
90249-12008-00
PIN
$7.34¢3 669
1
#22
90179-06411-00
NUT
$6.25¢3 125
1
#23
4KU-27311-13-00
STAND, SIDE
$226.08¢113 038
1
#24
5KP-27322-00-00
WASHER
$28.42¢14 212
1
#25
90105-10728-00
BOLT, WASHER BASED (replaces 90105-102A6-00)
$8.92¢4 462
1
#26
90387-1003G-00
COLLAR
$21.92¢10 962
1
#27
95607-10200-00
NUT,SELF-LOCKING
$3.96¢1 981
1
#28
90506-23490-00
SPRING, TENSION
$10.66¢5 331
1
#29
90506-29507-00
SPRING, TENSION
$15.34¢7 669
1
#30
5EL-27315-00-00
LINK, SIDE STAND
$9.04¢4 519
1
#31
90445-16641-00
HOSE (L60)
$7.28¢3 638
1
#32
5KP-27321-00-00
BRACKET, SIDE STAND
$322.29¢161 144
1
#33
90105-10727-00
BOLT, FLANGE
$5.95¢2 975
1
#34
95607-10200-00
NUT,SELF-LOCKING
$3.96¢1 981
1
#35
5KP-27410-01-00
FRONT FOOTREST ASSY (LEFT)
$178.56¢89 281
1
#36
1NH-27451-00-00
FOOTREST
$40.14¢20 069
1
#37
4VR-27413-00-00
COVER, FOOTREST
$42.39¢21 194
1
#38
95617-06100-00
NUT,U (replaces 95602-06100-00)
$2.86¢1 431
1
#39
91701-08038-00
PIN
$4.65¢2 325
1
#39
4TR-27430-10-00
REAR FOOTREST ASSY 1
$93.42¢46 713
1
#40
90387-087K5-00
COLLAR
$8.88¢4 438
1
#41
90508-18054-00
SPRING, TORSION
$6.41¢3 206
1
#42
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#43
90105-102A3-00
BOLT, WASHER BASED
$8.30¢4 150
1
#44
5KP-27420-01-00
FRONT FOOTREST ASSY (RIGHT)
$177.03¢88 513
1
#45
1NH-27461-00-00
FOOTREST
$36.58¢18 288
1
#46
4VR-27413-00-00
COVER, FOOTREST
$42.39¢21 194
1
#47
95617-06100-00
NUT,U (replaces 95602-06100-00)
$2.86¢1 431
1
#48
91701-08038-00
PIN
$4.65¢2 325
1
#49
90387-087K5-00
COLLAR
$8.88¢4 438
1
#50
90508-18054-00
SPRING, TORSION
$6.41¢3 206
1
#51
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#52
90105-102A3-00
BOLT, WASHER BASED
$8.30¢4 150
1
#54
120-27433-00-00
COVER, REAR FOOTREST
$8.97¢4 488
1
#55
91701-06032-00
PIN
$8.16¢4 081
1
#56
91490-20015-00
PIN. COTTER
$2.20¢1 100
1
#57
90201-20279-00
WASHER, PLATE
$8.24¢4 119
1
#58
90105-082A5-00
BOLT, FLANGE
$3.25¢1 625
1
#59
4TR-27440-10-00
REAR FOOTREST ASSY 2
$99.81¢49 906
1
#60
120-27433-00-00
COVER, REAR FOOTREST
$8.97¢4 488
1
#61
91701-06032-00
PIN
$8.16¢4 081
1
#62
91490-20015-00
PIN. COTTER
$2.20¢1 100
1
#63
90201-20279-00
WASHER, PLATE
$8.24¢4 119
1
#64
90105-082A5-00
BOLT, FLANGE
$3.25¢1 625
1
