FUEL TANK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

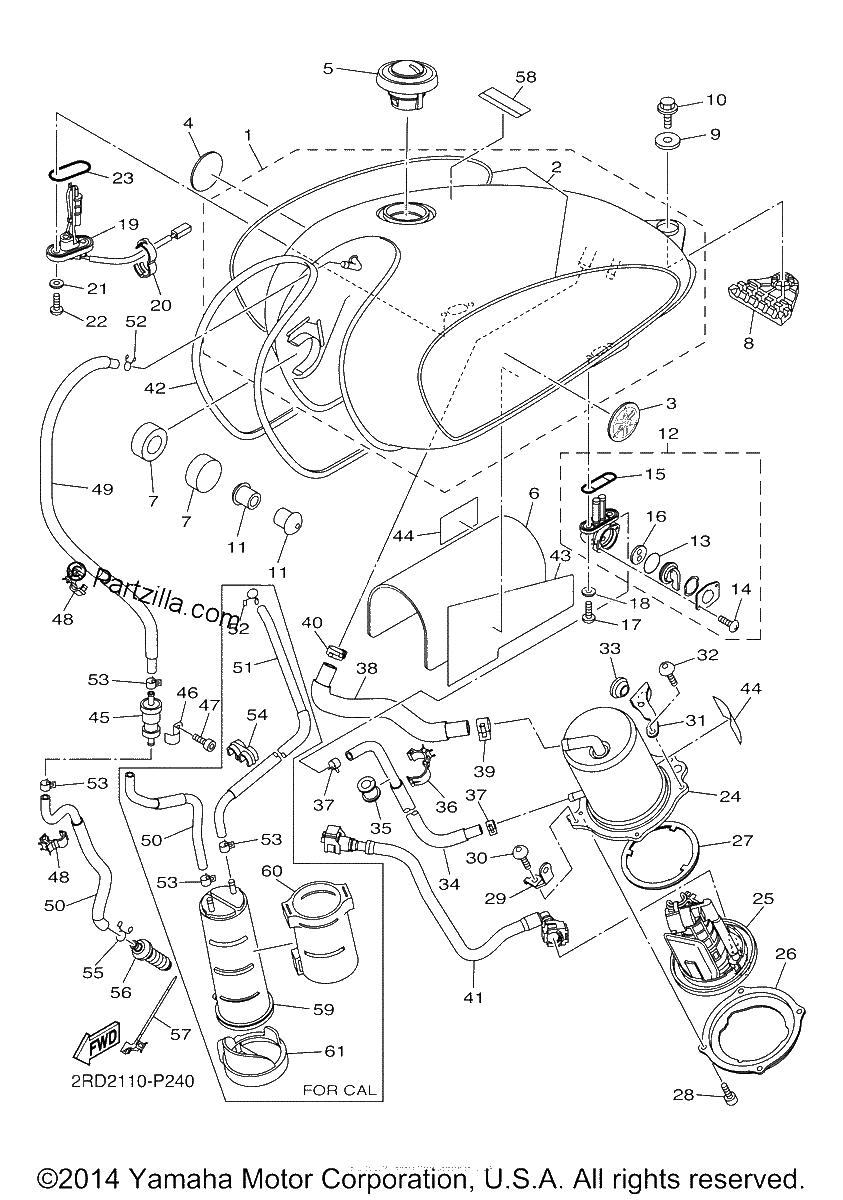

Diagrama de FUEL TANK

Repuestos

#0
4NK-24602-20-00
CAP ASSY
$136.76¢68 381
1
#0
3HT-24314-00-00
PIPE 4 | FOR U49
$11.85¢5 925
1
#1
3HT-Y2410-10-07
FUEL TANK COMP. | DNMN
$1088.74¢544 369
1
#2
2RD-24240-30-00
GRAPHIC SET
No Disponible
1
#3
1JN-24161-10-00
EMBLEM
$21.99¢10 994
1
#4
1JN-24162-10-00
EMBLEM
$21.99¢10 994
1
#5
5BN-24602-10-00
CAP ASSY
$217.26¢108 631
1
#6
90520-03008-00
DAMPER, PLATE
$35.91¢17 956
1
#7
2J2-24181-00-00
DAMPER, LOCATING 1
$8.20¢4 100
1
#8
1J7-24182-01-00
DAMPER, LOCATING 2
$37.13¢18 563
1
#9
90209-08008-00
WASHER
$5.80¢2 900
1
#10
95817-08012-00
BOLT, FLANGE
$4.72¢2 363
1
#11
2J2-24183-01-00
DAMPER, LOCATING 3
$5.21¢2 606
1
#12
4DP-24500-10-00
FUEL COCK ASSY 1
$98.20¢49 100
1
#13
3AJ-24534-10-00
SEAL, COCK
$8.43¢4 213
1
#14
98517-03008-00
SCREW, PAN HEAD
$3.26¢1 631
1
#15
4X8-24512-10-00
GASKET
$13.06¢6 531
1
#16
3AC-24523-00-00
VALVE PACKING
$13.81¢6 906
1
#17
90149-06108-00
SCREW
$1.14¢569
1
#18
90202-05187-00
WASHER, PLATE
$1.57¢788
1
#19
3HT-85752-01-00
SENDER UNIT ASSY, FUEL METER
$144.13¢72 063
1
#20
90464-16001-00
CLAMP
$2.04¢1 019
1
#21
90202-05187-00
WASHER, PLATE
$1.57¢788
1
#22
90149-06108-00
SCREW
$1.14¢569
1
#23
42X-85753-00-00
GASKET, SENDER UNIT
$8.03¢4 013
1
#24
3HT-244A0-00-00
PUMP CASE COMP.
$473.41¢236 706
1
#25
3HT-13907-00-00
FUEL PUMP COMP.
$296.51¢148 256
1
#26
35C-24491-00-00
BRACKET, FUEL PUMP
$24.09¢12 044
1
#27
1S4-24486-00-00
O-Ring
$49.42¢24 713
1
#28
91312-05010-00
BOLT
$5.86¢2 931
1
#29
3HT-24425-00-00
BRACKET, FUEL PUMP 1
$9.19¢4 594
1
#30
92012-06010-00
BOLT, BUTTON HEAD
$2.91¢1 456
1
#31
3HT-24426-00-00
BRACKET, FUEL PUMP 2
$7.06¢3 531
1
#32
92012-06010-00
BOLT, BUTTON HEAD
$2.91¢1 456
1
#33
90480-15004-00
GROMMET
$4.15¢2 075
1
#34
2RD-24311-00-00
PIPE, FUEL 1
$11.25¢5 625
1
#35
90480-20543-00
GROMMET
$7.94¢3 969
1
#36
90464-20191-00
Clamp
$8.76¢4 381
1
#37
90467-10135-00
CLIP
$8.24¢4 119
1
#38
2RD-24312-00-00
PIPE 2
$39.74¢19 869
1
#39
90467-090A1-00
CLIP | FOR U49
$7.69¢3 844
1
#39
90467-160A2-00
CLIP
$5.19¢2 594
1
#40
5PX-2411M-00-00
CLIP
$10.54¢5 269
1
#41
3HT-13971-00-00
PIPE, FUEL 1
$66.81¢33 406
1
#42
3EB-24189-10-00
PLATE, MOLD
$35.88¢17 938
1
#43
3HT-21735-00-00
SEAL 2
$32.56¢16 281
1
#44
1JK-21735-00-00
SEAL 2
$6.51¢3 256
1
#45
5PX-24180-00-00
ROLL OVER VALVE ASSY | FOR CAL
$62.61¢31 306
1
#46
5PX-24136-00-00
CLAMP 2
$3.77¢1 888
1
#47
91317-05010-00
BOLT,HEX.SOCKET HEAD
$2.00¢1 000
1
#48
90464-10190-00
CLAMP
$8.64¢4 319
1
#49
3HT-24313-00-00
PIPE 3
$46.39¢23 194
1
#50
2RD-24314-00-00
PIPE 4 | FOR CALIFORNIA
$40.48¢20 238
1
#51
2RD-24315-00-00
PIPE 5 | FOR CALIFORNIA
$58.50¢29 250
1
#52
90467-090A2-00
Clip
$2.97¢1 487
1
#54
90464-12224-00
CLAMP | FOR CALIFORNIA
$3.94¢1 969
1
#55
90467-11106-00
Clip
$3.25¢1 625
1
#56
5UX-24481-00-00
PLUG
$3.77¢1 888
1
#57
90464-15200-00
CLAMP
$4.51¢2 256
1
#58
1TP-2118K-A1-00
LABEL, CAUTION
$7.16¢3 581
1
#59
2RC-24170-00-00
CANISTER ASSY | FOR CAL
$576.76¢288 381
1
#60
2RD-24181-00-00
DAMPER, LOCATING 1 | FOR CALIFORNIA
$183.13¢91 563
1
#61
2RD-2419E-00-00
COVER, CANISTER | FOR CALIFORNIA
$163.78¢81 888
1
