FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

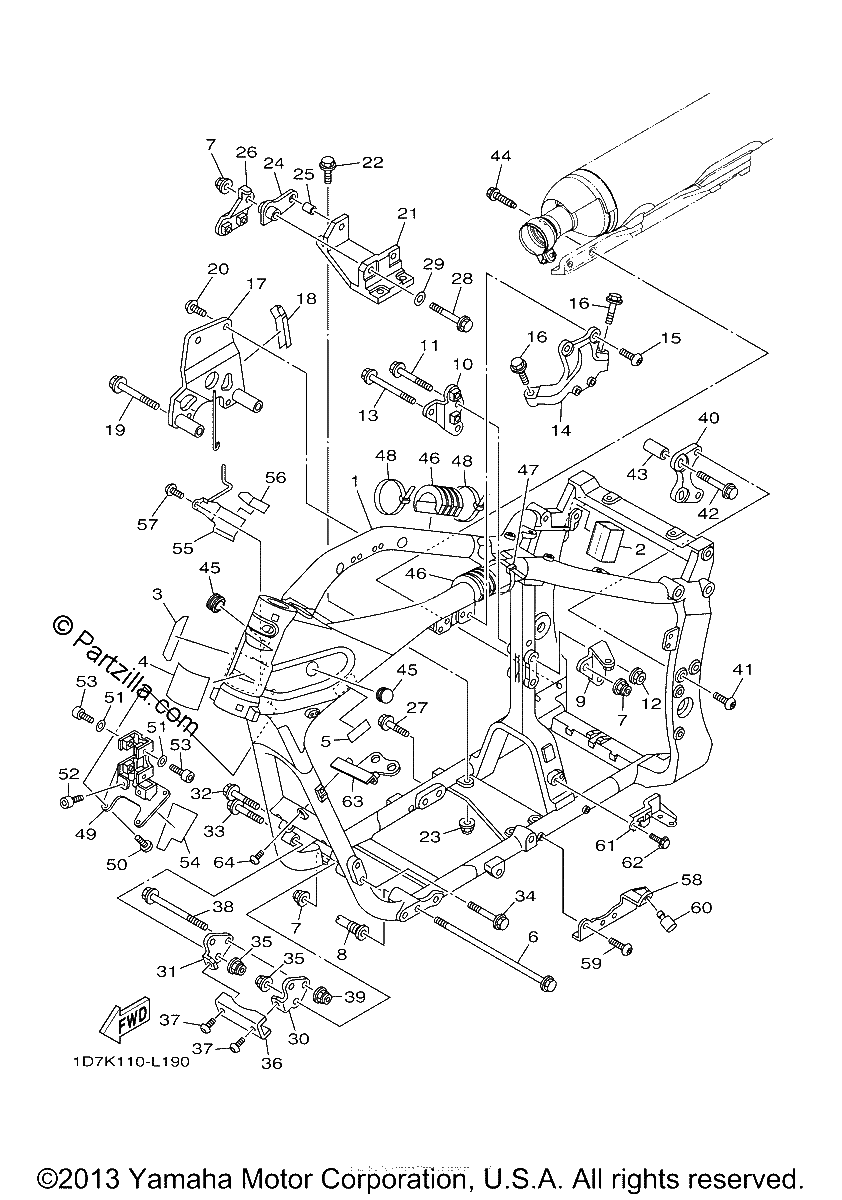

Diagrama de FRAME

Repuestos

#1
1D7-21110-01-00
FRAME COMP.
No Disponible
1
#2
1D7-21779-00-00
DAMPER, LOCATING 2
$10.60¢5 300
1
#3
1D7-24141-00-00
PROTECTOR, FUEL TANK
$10.34¢5 169
1
#4
1D7-2639G-00-00
SEAL
$6.76¢3 381
1
#5
5PX-21268-00-00
SEAL
$7.67¢3 838
1
#6
90105-126A6-00
BOLT, FLANGE
$22.83¢11 413
1
#7
95602-12200-00
NUT, SELF-LOCKING
$4.55¢2 275
1
#8
5PX-21495-01-00
BOLT, ENGINE ADJUSTING
$36.74¢18 369
1
#9
1D7-21315-00-00
STAY, ENGINE 1
$34.81¢17 406
1
#10
5PX-21316-00-00
STAY, ENGINE 2
$17.99¢8 994
1
#11
90105-10737-00
BOLT, FLANGE
$12.09¢6 044
1
#12
95602-10200-00
NUT, U FLANGE
$2.73¢1 363
1
#13
90105-12689-00
BOLT, FLANGE
No Disponible
1
#14
1D7-21317-00-00
STAY, ENGINE 3
$200.03¢100 013
1
#15
90111-10003-00
BOLT,HEX. SOCKET BUTTON
$7.34¢3 669
1
#16
90105-12018-00
BOLT, FLANGE
$11.95¢5 975
1
#17
1D7-21319-10-00
STAY, ENGINE 6
$120.33¢60 163
1
#18
1D7-21669-00-00
SEAL
$9.15¢4 575
1
#19
90105-12038-00
BOLT, FLANGE
$9.91¢4 956
1
#20
90111-10003-00
BOLT,HEX. SOCKET BUTTON
$7.34¢3 669
1
#21
1D7-21318-01-00
STAY, ENGINE 4
$342.48¢171 238
1
#22
95817-10030-00
BOLT,FLANGE (replaces 95827-10030-00)
$7.34¢3 669
1
#23
95602-10200-00
NUT, U FLANGE
$2.73¢1 363
1
#24
1D7-2142G-00-00
STAY 1
$42.69¢21 344
1
#25
90387-12033-00
COLLAR
$7.76¢3 881
1
#26
1D7-21387-00-00
STAY, ENGINE 7
$21.76¢10 881
1
#27
95817-10045-00
BOLT, FLANGE
$5.40¢2 700
1
#28
90101-12025-00
BOLT
$14.82¢7 413
1
#29
90201-12045-00
WASHER, PLATE
$6.14¢3 069
1
#30
1D7-2142H-01-00
STAY 2
No Disponible
1
#31
1D7-2142J-01-00
STAY 3
No Disponible
1
#32
90105-10049-00
BOLT, FLANGE
$7.95¢3 975
1
#33
90105-10060-00
BOLT, FLANGE
$6.72¢3 363
1
#34
90105-10167-00
BOLT, FLANGE
$9.38¢4 688
1
#35
90185-10008-00
NUT, SELF-LOCKING
$6.81¢3 406
1
#36
1D7-2115L-00-00
BRACKET, MEMBER 1
$26.69¢13 344
1
#37
92014-08020-00
BOLT, BUTTON HEAD
$7.94¢3 969
1
#38
90105-12016-00
BOLT, FLANGE
$13.86¢6 931
1
#39
90110-06114-00
BOLT, HEXAGON SOCKET HEAD
$8.39¢4 194
1
#39
90185-12002-00
NUT, SELF-LOCKING
$11.96¢5 981
1
#40
1D7-2137F-00-00
STAY 1
$52.09¢26 044
1
#41
90111-10009-00
BOLT,HEX. SOCKET BUTTON
$6.61¢3 306
1
#42
95812-10075-00
BOLT, FLANGE
$4.66¢2 331
1
#43
1D7-21116-01-00
COLLAR
$10.56¢5 281
1
#44
90105-10166-00
BOLT, FLANGE
$8.38¢4 188
1
#45
90338-27009-00
PLUG
$12.35¢6 175
1
#46
4YR-24183-01-00
DAMPER, LOCATING 3
$17.29¢8 644
1
#47
90464-80002-00
CLAMP
$6.14¢3 069
1
#48
90464-80002-00
CLAMP
$6.14¢3 069
1
#49
1D7-21359-00-00
BRACKET, COIL
$99.83¢49 913
1
#50
92012-06014-00
BOLT, BUTTON HEAD
$7.35¢3 675
1
#51
90201-06045-00
WASHER, PLATE
$7.35¢3 675
1
#52
91314-06020-00
BOLT (3JB) (replaces 91312-06020-00)
$2.44¢1 219
1
#54
1D7-2139X-00-00
DAMPER
$4.60¢2 300
1
#55
1D7-21598-00-00
HOLDER, WIRE 2
$33.34¢16 669
1
#56
1D7-21269-00-00
SEAL
$7.03¢3 513
1
#57
90111-06146-00
BOLT,HEX. SOCKET BUT
$1.17¢587
1
#58
1D7-21343-00-00
BRACKET, HORN
$59.75¢29 875
1
#59
90111-08027-00
BOLT, HEX. SOCKET BUTTON
$2.65¢1 325
1
#60
1D7-27114-00-00
STOPPER, MAIN STAND
$6.36¢3 181
1
#61
1D7-21453-00-00
BRACKET, SWITCH
$26.59¢13 294
1
#62
90105-06696-00
BOLT, FLANGE
$7.48¢3 738
1
#63
1D7-2136H-00-00
STAY, OIL COOLER
$27.99¢13 994
1
#64
92017-06020-00
BOLT, BUTTON HEAD
$3.04¢1 519
1
