CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

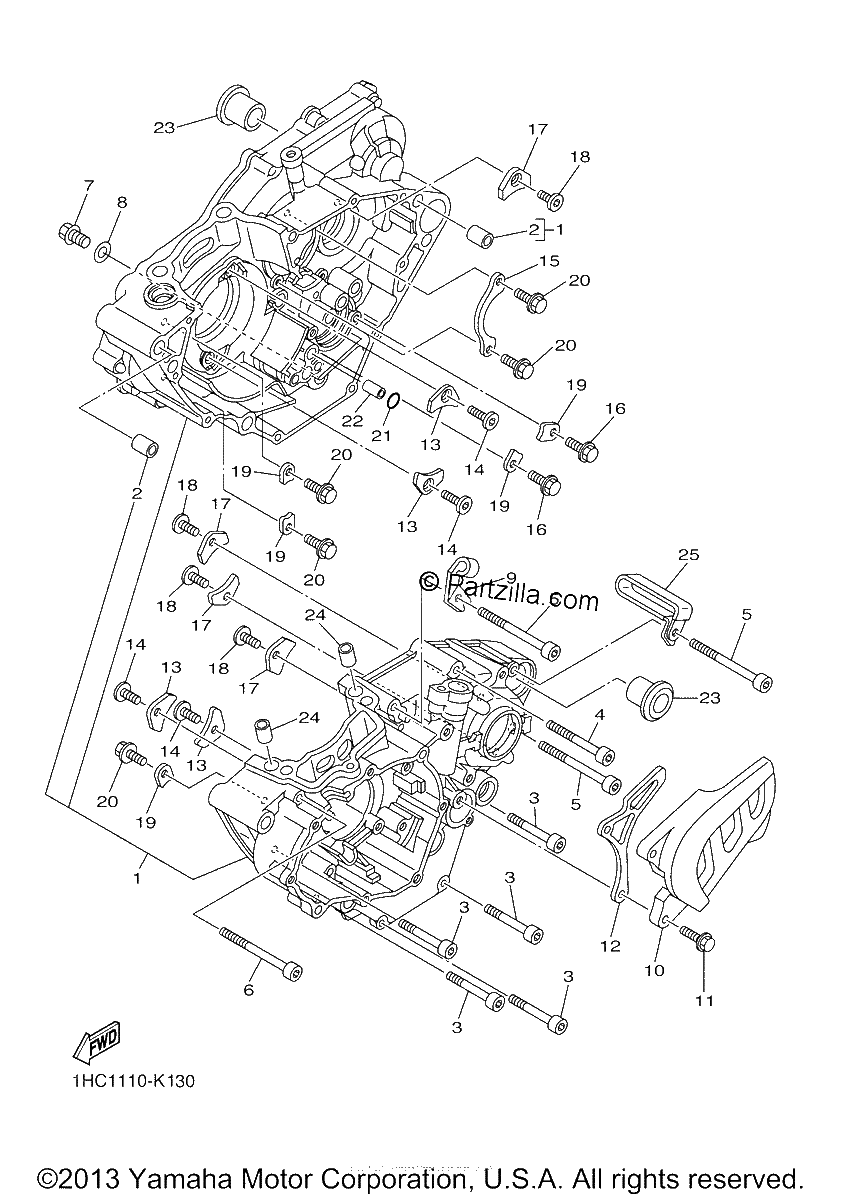

Diagrama de CRANKCASE

Repuestos

#1
5UM-15100-28-YX
CRANKCASE ASSY
$1124.29¢562 143
1
#2
93612-16254-00
PIN,DOWEL
$4.77¢2 386
1
#3
91312-06045-00
BOLT
$3.68¢1 840
1
#4
91312-06055-00
BOLT
$6.03¢3 013
1
#5
91312-06070-00
BOLT
$3.92¢1 961
1
#6
91311-06100-00
BOLT, SOCKET HEAD
No Disponible
1
#7
95022-10016-00
BOLT, FLANGE
$6.88¢3 439
1
#8
90430-10188-00
Gasket
$6.77¢3 387
1
#9
5NL-15441-01-00
HOLDER, CLUTCH CABLE
$17.69¢8 844
1
#10
5BE-15421-30-00
COVER, CRANKCASE 2
$22.61¢11 305
1
#11
90105-06189-00
Bolt, Flange
$6.75¢3 375
1
#12
5NL-17466-00-00
GUIDE, CHAIN
$18.78¢9 390
1
#13
5BE-15383-01-00
PLATE, BEARING COVER
$9.97¢4 985
1
#14
90151-06044-00
SCREW, COUNTERSUNK
$3.91¢1 955
1
#15
5NL-15388-00-00
PLATE, BEARING COVER
$7.34¢3 669
1
#16
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#17
4JT-15381-01-00
PLATE, BEARING COV
$11.53¢5 767
1
#18
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$6.99¢3 496
1
#19
5DH-18562-00-00
PLATE, STOPPER 2
$7.38¢3 691
1
#20
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#21
93210-10197-00
O-RING
$6.43¢3 214
1
#22
99530-10014-00
PIN, DOWEL
$2.50¢1 248
1
#23
90387-18007-00
COLLAR
$32.79¢16 393
1
#24
99530-10116-00
PIN, DOWEL
$3.68¢1 840
1
#25
90465-10013-00
CLAMP
$20.80¢10 402
1
