CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

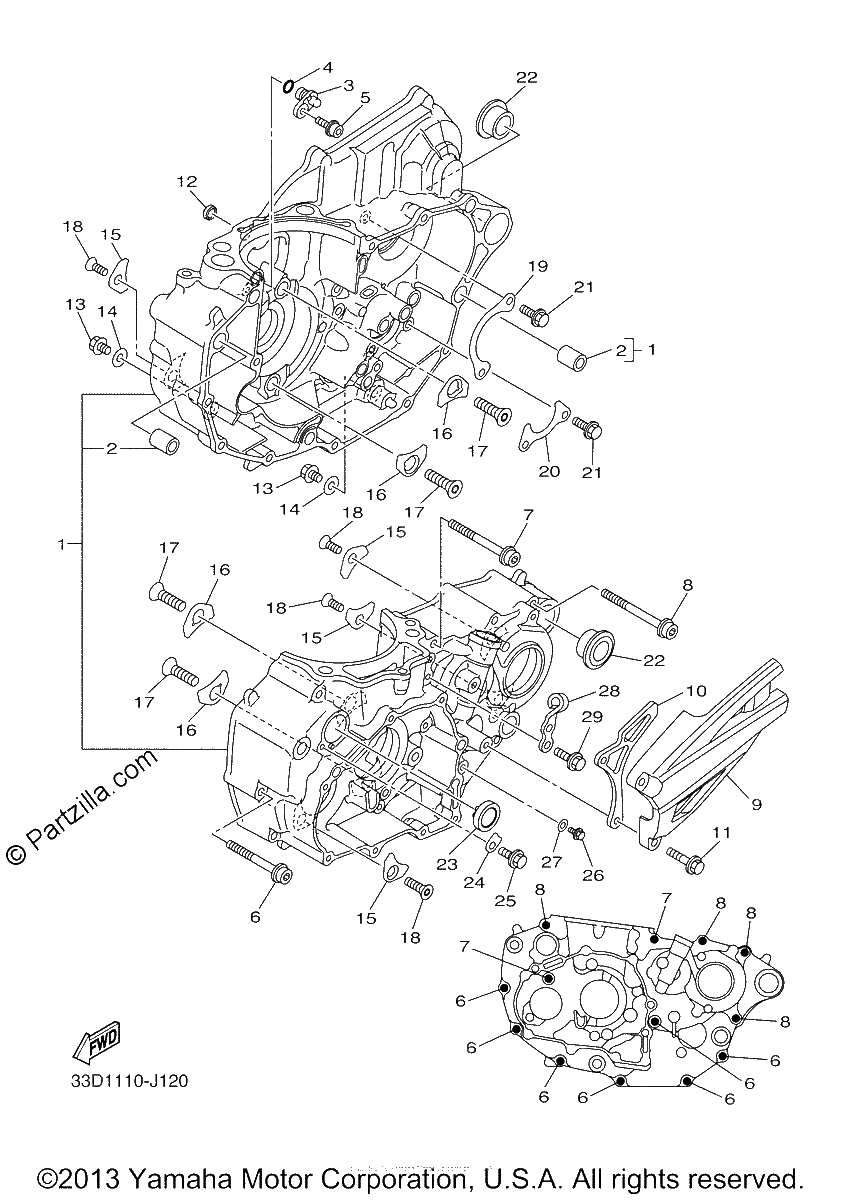

Diagrama de CRANKCASE

Repuestos

#1
33D-15100-09-00
CRANKCASE ASSY
$1435.46¢717 732
1
#2
99530-14016-00
PIN, DOWEL
$3.51¢1 754
1
#3
17D-15155-00-00
NOZZLE 3
$54.03¢27 013
1
#4
93210-07001-00
O-RING
No Disponible
1
#5
90110-05028-00
BOLT, HEXAGON SOCKET HEAD
$6.88¢3 439
1
#6
90110-06362-00
BOLT, HEXAGON SOCKET HEAD
$3.59¢1 794
1
#7
90110-06363-00
BOLT, HEXAGON SOCKET HEAD
$2.75¢1 374
1
#8
90110-06364-00
BOLT, HEXAGON SOCKET HEAD
$2.56¢1 282
1
#9
33D-15421-00-00
COVER, CRANKCASE 2
$32.88¢16 439
1
#10
2S2-17466-00-00
GUIDE, CHAIN
$15.72¢7 860
1
#11
90105-06189-00
Bolt, Flange
$6.75¢3 375
1
#12
90430-08002-00
GASKET
$8.14¢4 071
1
#13
95814-08016-00
BOLT,FLANGE (replaces 95802-08016-00)
$7.30¢3 651
1
#14
90430-08119-00
GASKET
$6.36¢3 180
1
#15
4JT-15381-01-00
PLATE, BEARING COV
$11.53¢5 767
1
#16
18P-15383-00-00
PLATE, BEARING COVER
$7.38¢3 691
1
#17
90151-08003-00
SCREW, COUNTERSUNK
$6.07¢3 036
1
#18
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$6.99¢3 496
1
#19
2S2-15388-00-00
PLATE, BEARING COVER
$5.40¢2 702
1
#20
33D-18562-00-00
PLATE, STOPPER 2
$4.54¢2 271
1
#21
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#22
90387-17015-00
Collar
$25.32¢12 661
1
#23
3Y1-15361-00-00
GAUGE,LEVEL
$27.95¢13 973
1
#24
5XC-15118-00-00
HOLDER
$4.52¢2 260
1
#25
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#26
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#27
90430-06014-00
GASKET
$7.59¢3 795
1
#28
33D-15441-10-00
HOLDER, CLUTCH CABLE
$21.40¢10 701
1
#29
90105-06100-00
BOLT, FLANGE (replaces 90105-06099-00)
$6.11¢3 053
1
