FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

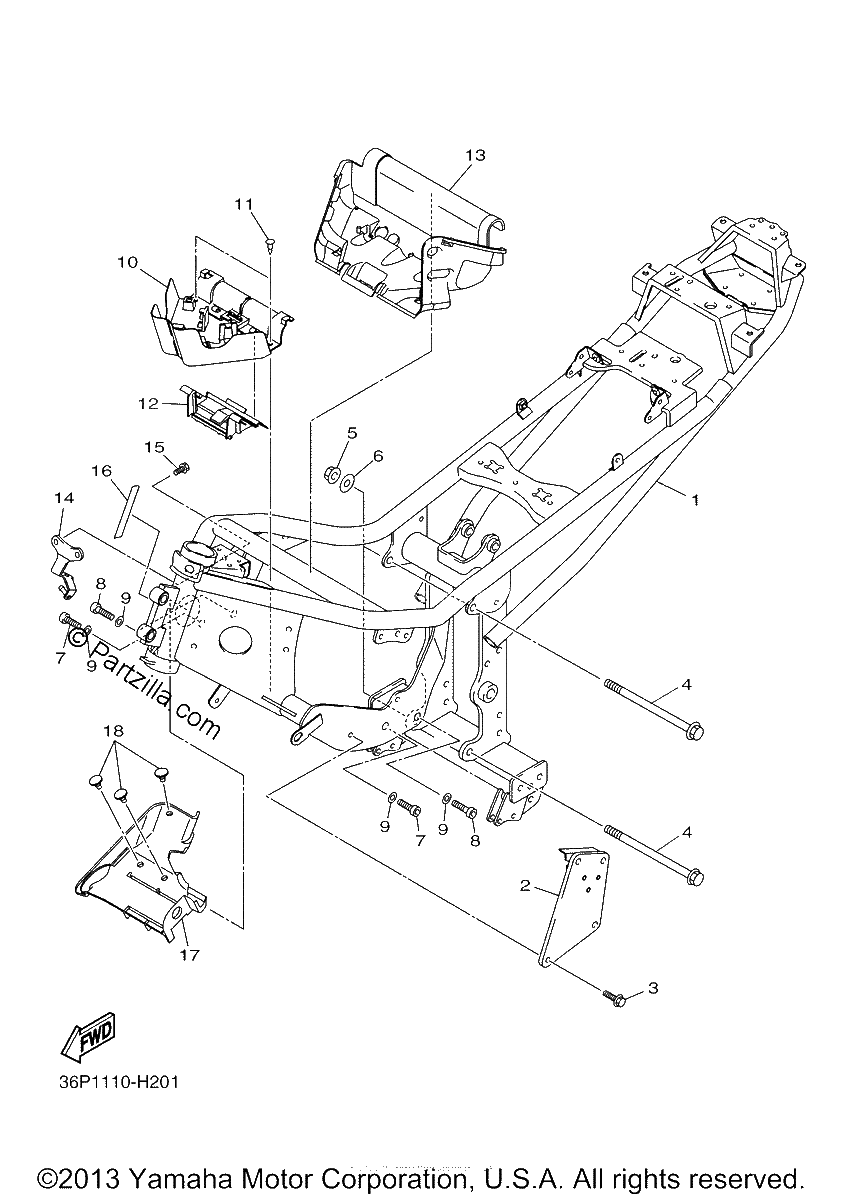

Diagrama de FRAME

Repuestos

#1
1CW-21110-00-00
FRAME COMP.
$1881.24¢940 619
1
#2
20S-21136-00-00
GUSSET
$78.35¢39 175
1
#3
95817-08020-00
BOLT, FLANGE
$8.31¢4 156
1
#4
90105-10297-00
BOLT, FLANGE
$14.60¢7 300
1
#5
95704-10500-00
NUT, FLANGE
$2.10¢1 050
1
#6
90201-10051-00
WASHER, PLATE
$8.94¢4 469
1
#7
91314-10035-00
bolt
$4.60¢2 300
1
#8
91312-10045-00
BOLT
$4.95¢2 475
1
#9
90201-10030-00
WASHER, PLATE
$6.50¢3 250
1
#10
20S-2117N-00-00
COVER 3
$17.79¢8 894
1
#11
90269-07007-00
RIVET
$4.00¢2 000
1
#12
20S-2117R-00-00
COVER 4
$23.90¢11 950
1
#13
20S-2117T-00-00
COVER 5
$96.23¢48 113
1
#14
20S-21249-00-00
BRACKET
$9.61¢4 806
1
#15
95817-06010-00
BOLT,FLANGE (replaces 95827-06010-00)
$4.65¢2 325
1
#16
3D8-2117G-00-00
PROTECTOR
$6.65¢3 325
1
#17
36P-2117U-00-00
COVER 6
$35.49¢17 744
1
#18
90269-05074-00
RIVET
$1.90¢950
1
