ELECTRICAL 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

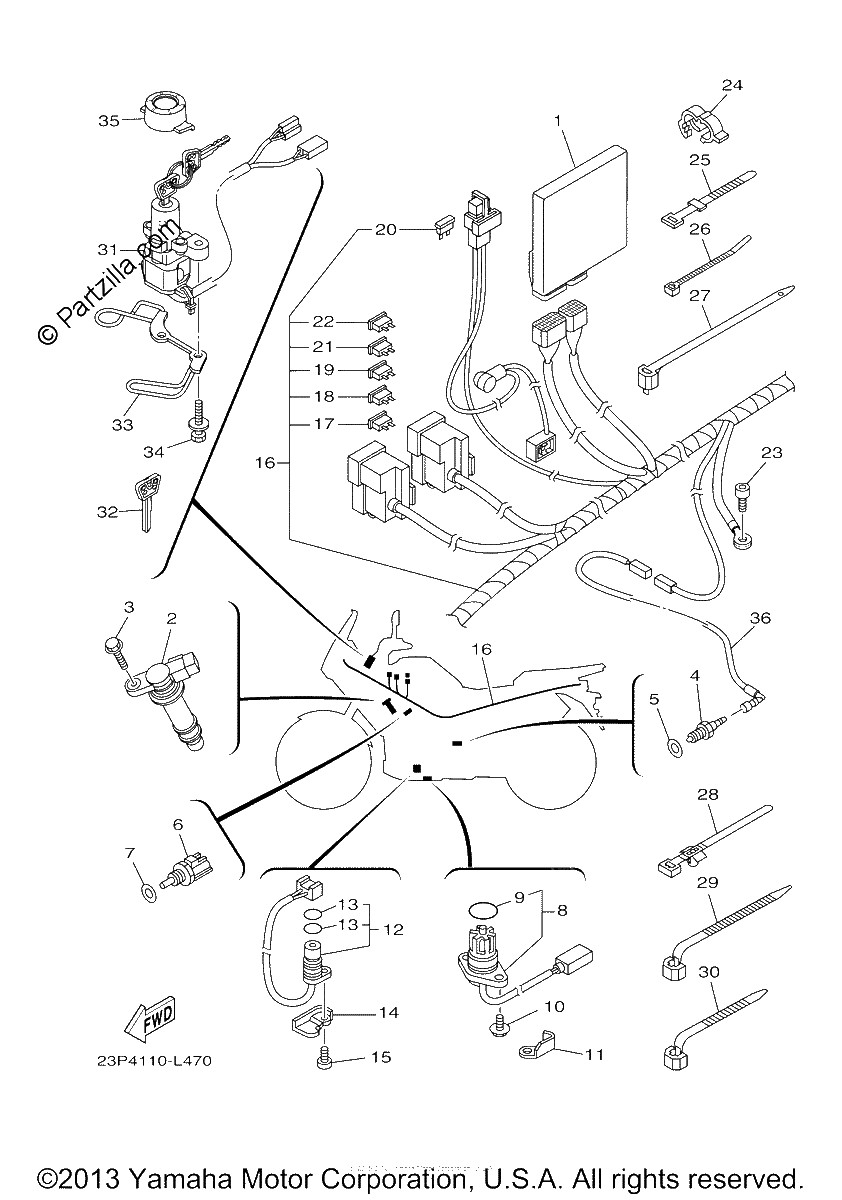

Diagrama de ELECTRICAL 1

Repuestos

#1
23P-8591A-70-00
ENGINE CONTROL UNIT ASSY
$2576.24¢1 288 119
1
#2
23P-82310-00-00
IGNITION COIL ASSY
$226.96¢113 481
1
#3
90105-06197-00
BOLT, FLANGE
$3.49¢1 744
1
#4
3GB-82540-01-00
NEUTRAL SWITCH ASSY
$62.85¢31 425
1
#5
90430-10148-00
Gasket
$5.66¢2 831
1
#6
8CC-85790-01-00
THERMOSENSOR ASSY
$106.45¢53 225
1
#7
90201-12790-00
WASHER, PLATE
$8.16¢4 081
1
#8
23P-85720-00-00
OIL LEVEL GAUGE ASSY
$113.30¢56 650
1
#9
5VY-8A8E0-00-00
O-RING
$13.04¢6 519
1
#10
95022-06016-00
BOLT, FLANGE
$3.96¢1 981
1
#11
90465-10040-00
CLAMP
$8.79¢4 394
1
#12
23P-81670-00-00
PICK-UP ASSY
$157.75¢78 875
1
#13
5VY-8A8E1-00-00
O-RING 1
$7.08¢3 538
1
#14
23P-15589-00-00
PLATE
$7.44¢3 719
1
#15
91317-06016-00
BOLT
$1.46¢731
1
#16
23P-82590-10-00
WIRE HARNESS ASSY
$1521.24¢760 619
1
#17
5JJ-82151-00-00
FUSE (7.5A-BL)
$7.08¢3 538
1
#18
67F-82151-40-00
FUSE (10A)
$7.75¢3 875
1
#19
5JJ-82151-20-00
FUSE (20A-BL)
$7.63¢3 813
1
#20
5JW-82151-10-00
FUSE (50A)
$17.01¢8 506
1
#21
67F-82151-30-00
FUSE (3A)
$5.99¢2 994
1
#22
67F-82151-50-00
FUSE (15A)
$4.44¢2 219
1
#23
91317-06012-00
BOLT
$7.34¢3 669
1
#24
90464-16003-00
CLAMP
$7.46¢3 731
1
#25
437-83936-01-00
BAND,SWITCH CORD
$5.70¢2 850
1
#26
90465-10098-00
CLAMP
$2.78¢1 388
1
#27
90464-55001-00
CLAMP
$1.61¢806
1
#28
90464-34002-00
CLAMP
$1.98¢988
1
#29
90464-15195-00
CLAMP
$3.30¢1 650
1
#30
90464-15195-00
CLAMP
$3.30¢1 650
1
#31
23P-82501-10-00
MAIN SWITCH STEERING LOCK
$242.73¢121 363
1
#32
4BH-82511-09-00
BLANK KEY | AP
$29.11¢14 556
1
#33
23P-23389-00-00
GUIDE, CABLE
$30.04¢15 019
1
#34
90109-08196-00
BOLT
$7.35¢3 675
1
#35
3P6-82568-00-00
COVER, MAIN SWITCH
$39.77¢19 888
1
#36
23P-82541-00-00
WIRE, LEAD
$8.45¢4 225
1
