ELECTRICAL 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

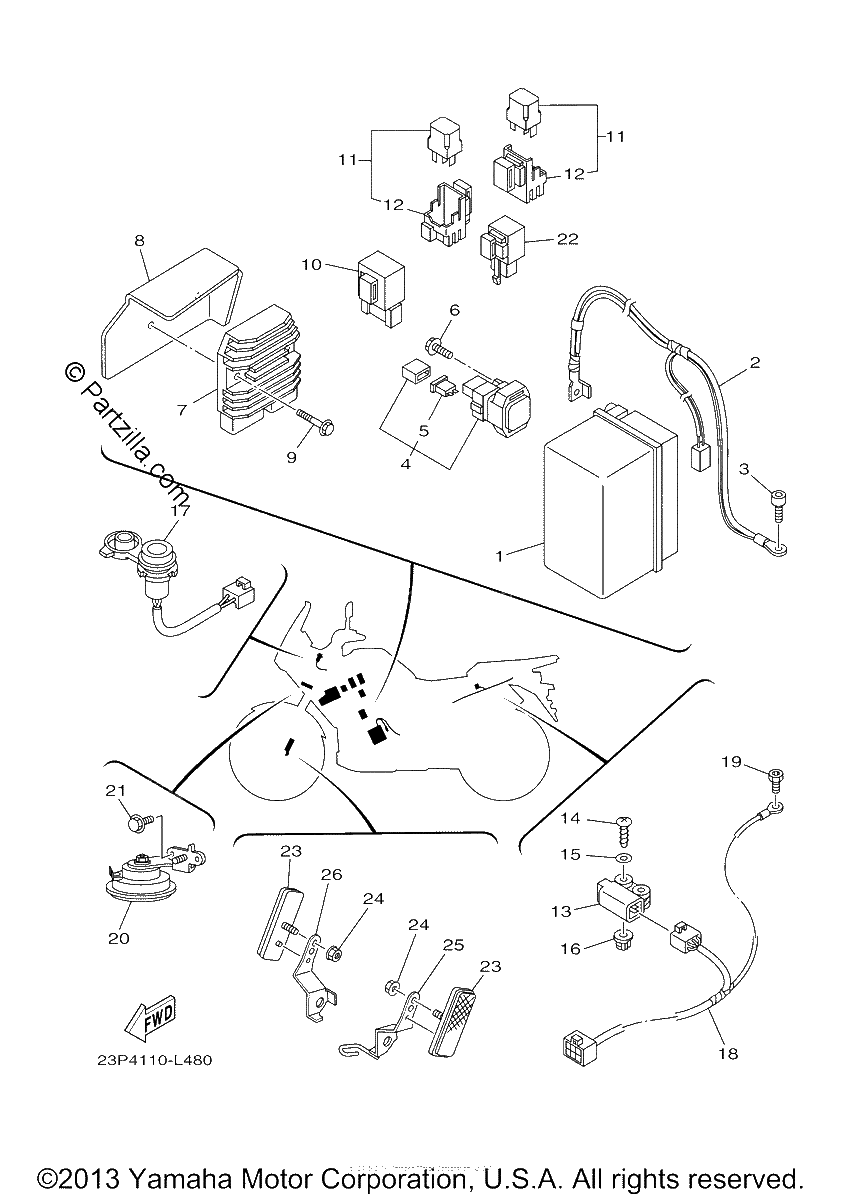

Diagrama de ELECTRICAL 2

Repuestos

#1
YTZ-12S00-00-00
YTZ12S YUASA BATTER
$297.39¢148 694
1
#2
23P-82116-00-00
WIRE, MINUS LEAD
$49.16¢24 581
1
#3
91317-06012-00
BOLT
$7.34¢3 669
1
#4
4YR-81940-02-00
STARTER RELAY ASSY (RC19-018)
$148.40¢74 200
1
#5
1AE-82151-00-00
FUSE (30A-BL)
$7.41¢3 706
1
#6
95022-06008-00
BOLT, FLANGE
$7.46¢3 731
1
#7
1D7-81960-01-00
RECTIFIER REGULATOR ASSY
$335.25¢167 625
1
#8
23P-81975-00-00
PLATE, RECTIFIER FITTING
$49.77¢24 888
1
#9
95817-06030-00
BOLT,FLANGE (replaces 95807-06030-00)
$4.65¢2 325
1
#10
5VK-81950-40-00
RELAY ASSY (5VK-40)
$70.70¢35 350
1
#11
5JJ-81950-20-00
RELAY ASSY (5JJ-20)
$58.80¢29 400
1
#12
5JJ-81952-00-00
HOLDER, RELAY
$9.46¢4 731
1
#13
5VU-82576-01-00
SENSOR, LEAN ANGLE
$102.81¢51 406
1
#14
97702-40025-00
SCREW, TAPPING
$0.30¢150
1
#15
90201-04030-00
WASHER, PLATE
$1.80¢900
1
#16
4B4-84334-00-00
NUT, ADJUSTING
$4.96¢2 481
1
#17
23P-8254B-00-00
TERMINAL COMP.
$96.17¢48 088
1
#18
23P-82509-10-00
WIRE, SUB LEAD
$51.14¢25 569
1
#19
90153-06044-00
SCREW, HEXAGON
$2.31¢1 156
1
#20
23P-83371-00-00
HORN
$84.01¢42 006
1
#21
90105-06181-00
Bolt, Flange
$1.79¢894
1
#22
4MY-83350-01-00
FLASHER RELAY ASSY
$55.98¢27 988
1
#23
11H-85110-01-00
REFLECTOR ASSY
$24.93¢12 463
1
#24
95702-05500-00
NUT,FLANGE (SILVER)
$0.91¢456
1
#25
23P-85112-01-00
BRACKET, REFLECTOR 1
$28.86¢14 431
1
#26
23P-85122-01-00
BRACKET, REFLECTOR 2
$28.86¢14 431
1
