SIDE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

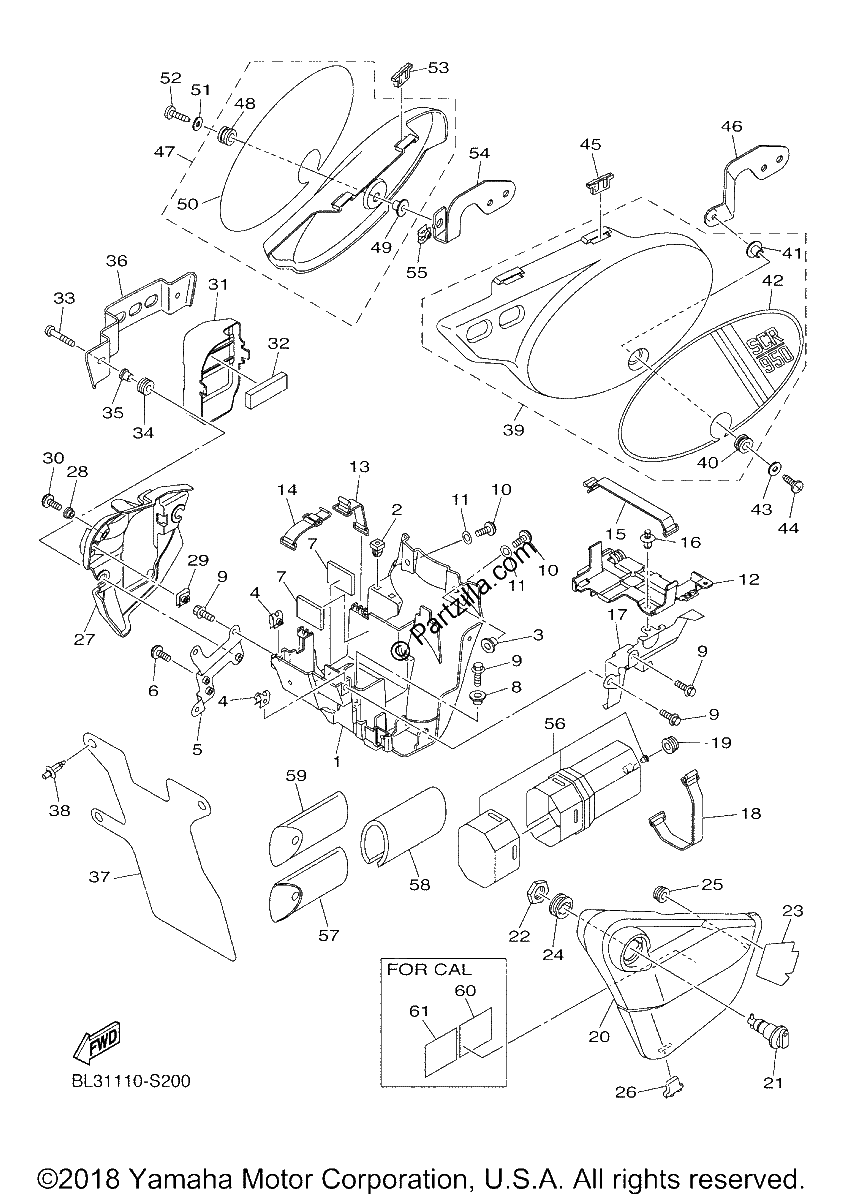

Diagrama de SIDE COVER

Repuestos

#1
1TP-2177G-00-00
BOX, BATTERY
$23.68¢11 839
1
#2
90480-07003-00
GROMMET
$1.01¢506
1
#3
90387-06239-00
COLLAR
$1.66¢828
1
#4
90183-060A6-00
NUT, SPRING
$4.58¢2 289
1
#5
1TP-2172E-00-00
STAY, SIDE COVER 1
$13.39¢6 693
1
#6
92017-06012-00
BOLT, BUTTON HEAD
$2.24¢1 121
1
#7
5S7-2139X-00-00
DAMPER
$1.66¢828
1
#8
90387-06267-00
COLLAR
$5.92¢2 961
1
#9
95022-06014-00
BOLT, FLANGE
$2.89¢1 443
1
#10
92012-06014-00
BOLT, BUTTON HEAD
$6.76¢3 381
1
#11
90201-062P7-00
WASHER, PLATE
$4.47¢2 237
1
#12
1TP-2177A-00-00
BOX
$9.68¢4 842
1
#13
3TJ-82131-00-00
BAND, BATTERY
$21.98¢10 988
1
#14
1TP-82131-00-00
BAND, BATTERY
$11.67¢5 836
1
#15
7H3-82131-00-00
BAND,BATTERY (replaces 18G-82131-00-00)
$17.58¢8 792
1
#16
90269-07077-00
RIVET
$7.59¢3 795
1
#17
1TP-28170-00-00
HOLDER, TOOL
$16.33¢8 165
1
#18
7H3-82131-00-00
BAND,BATTERY (replaces 18G-82131-00-00)
$17.58¢8 792
1
#19
90480-20001-00
GROMMET
$4.51¢2 254
1
#20
1TP-21711-00-00
COVER, SIDE 1
$25.20¢12 598
1
#21
55K-21708-00-00
LOCK ASSY 2
$75.68¢37 841
1
#22
90170-22187-00
NUT
$9.12¢4 560
1
#23
BL3-21732-00-00
SEAL 1
$10.29¢5 146
1
#24
90480-24186-00
GROMMET
$7.30¢3 651
1
#25
90480-13014-00
GROMMET
$7.51¢3 755
1
#26
2N4-21717-00-00
Damper
$6.99¢3 496
1
#27
1TP-21721-00-00
COVER, SIDE 2
$23.89¢11 943
1
#28
90387-06173-00
COLLAR
$7.07¢3 536
1
#29
90183-060A6-00
NUT, SPRING
$4.58¢2 289
1
#30
90111-06038-00
BOLT, HEX. SOCKET BUTTON
$3.78¢1 892
1
#31
1TP-2124E-00-00
COVER, BATTERY
$11.99¢5 997
1
#32
4D3-24181-00-00
DAMPER, LOCATING 1
$2.05¢1 023
1
#33
90111-06030-00
BOLT, HEX. SOCKET BUTTON
$3.66¢1 829
1
#34
90480-14003-00
GROMMET
$6.83¢3 415
1
#35
90387-0602X-00
COLLAR
$9.12¢4 560
1
#36
1TP-2176E-00-00
PLATE
$49.59¢24 794
1
#37
1TP-2172W-00-00
COVER
$24.89¢12 443
1
#38
90269-06008-00
RIVET
$8.10¢4 048
1
#39
BL3-W2173-00-00
COVER, SIDE 3 (replaces BL3-Y2173-00-00)
$73.91¢36 955
1
#40
90480-14003-00
GROMMET
$6.83¢3 415
1
#41
90387-067K8-00
COLLAR
$5.69¢2 846
1
#42
BL3-2173E-00-00
GRAPHIC 1
$25.21¢12 604
1
#43
90201-06055-00
WASHER, PLATE
$3.22¢1 610
1
#44
90146-06021-00
SCREW, OVAL FILLISTE
$3.14¢1 570
1
#45
2N4-21717-00-00
Damper
$6.99¢3 496
1
#46
BL3-2172E-00-00
STAY, SIDE COVER 1
$15.33¢7 665
1
#47
BL3-Y2174-00-00
COVER, SIDE 4
$178.63¢89 315
1
#48
90480-14003-00
GROMMET
$6.83¢3 415
1
#49
90387-067K8-00
COLLAR
$5.69¢2 846
1
#50
BL3-2173F-00-00
GRAPHIC 2
$24.53¢12 265
1
#51
90201-06055-00
WASHER, PLATE
$3.22¢1 610
1
#52
90146-06021-00
SCREW, OVAL FILLISTE
$3.14¢1 570
1
#53
2N4-21717-00-00
Damper
$6.99¢3 496
1
#54
BL3-2174E-00-00
STAY, SIDE COVER 2
$13.56¢6 779
1
#55
90183-060A6-00
NUT, SPRING
$4.58¢2 289
1
#56
BL3-21107-00-00
TOOL BOX COMP.
$39.92¢19 958
1
#57
B33-28100-00-00
TOOL KIT
$22.25¢11 126
1
#58
90520-08003-00
DAMPER, PLATE
$4.19¢2 093
1
#59
B33-28100-10-00
TOOL KIT
$22.48¢11 241
1
#60
34B-21684-00-00
PLATE, ROUTING | FOR CALIFORNIA
$7.31¢3 657
1
#61
5RU-21686-00-00
PLATE, ROUTING 2
$5.61¢2 806
1
