CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

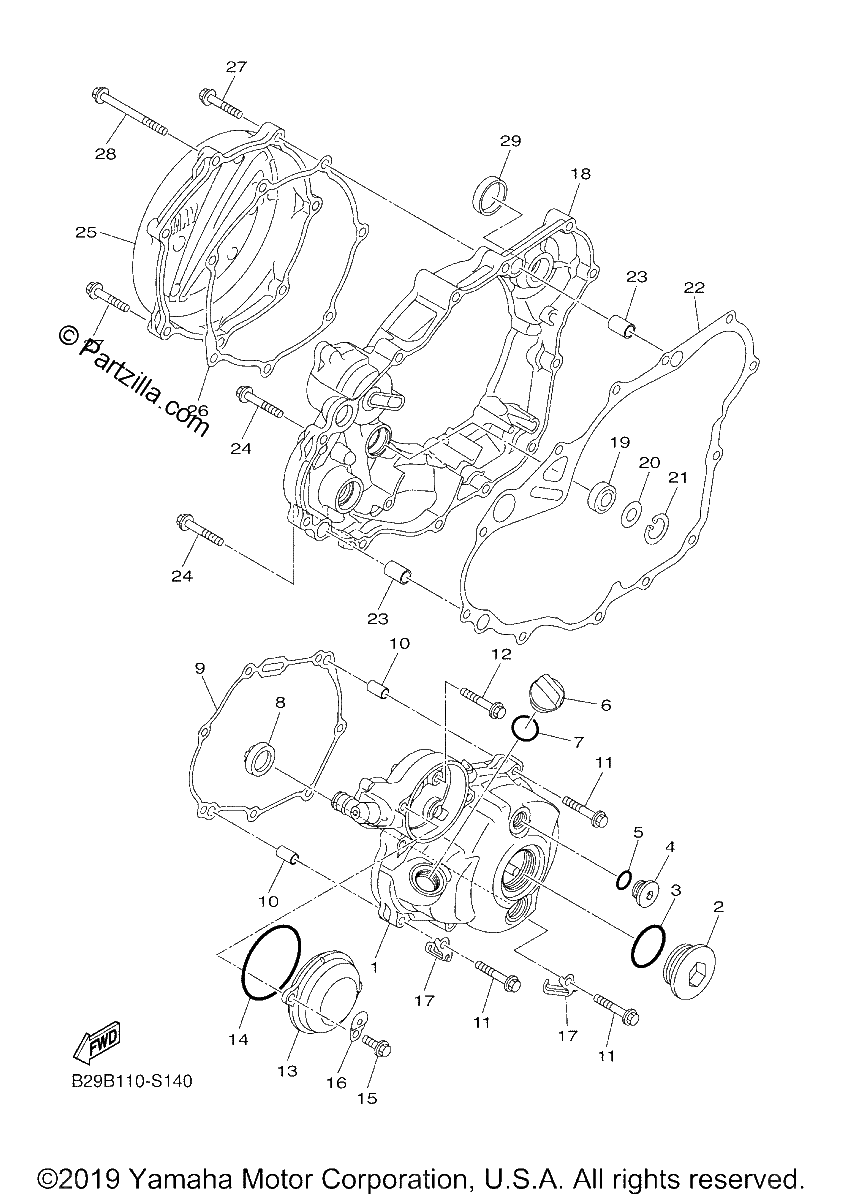

Diagrama de CRANKCASE COVER 1

Repuestos

#1
2GB-15411-00-00
COVER, CRANKCASE 1
$230.40¢115 200
1
#2
90340-36002-00
PLUG, STRAIGHT SCREW
$15.94¢7 969
1
#3
93210-357A3-00
O-RING
$0.59¢294
1
#4
90340-14011-00
PLUG, STRAIGHT SCREW
$23.49¢11 744
1
#5
93210-14369-00
O-Ring
$6.91¢3 456
1
#6
3Y1-15363-10-00
PLUG, OIL
$20.35¢10 175
1
#7
93210-19123-00
O-Ring
$8.24¢4 119
1
#8
3Y6-15361-00-00
GAUGE,LEVEL
$34.71¢17 356
1
#9
1SM-15451-00-00
GASKET, CRANKCASE COVER 1
$24.09¢12 044
1
#10
91808-16023-00
PIN, DOWEL
$6.71¢3 356
1
#11
95022-06030-00
BOLT, FLANGE
$1.68¢838
1
#12
95022-06020-00
BOLT, FLANGE
$3.96¢1 981
1
#13
5TJ-1549B-30-00
COVER ASSY 2
$101.54¢50 769
1
#14
93210-58346-00
O-RING
$10.77¢5 387
1
#15
95022-06014-00
BOLT, FLANGE
$3.14¢1 569
1
#16
2GB-15199-00-00
BRACKET
$4.96¢2 481
1
#17
90465-08062-00
CLAMP
$4.40¢2 200
1
#18
1SM-15431-00-00
COVER, CRANKCASE 3
$168.89¢84 444
1
#19
93101-14164-00
OIL SEAL
$11.55¢5 775
1
#20
90201-15701-00
WASHER, PLATE (T=1.0)
$7.34¢3 669
1
#21
99009-22500-00
CIRCLIP
$7.35¢3 675
1
#22
1SM-15462-00-00
GASKET, CRANKCASE COVER 3
$26.29¢13 144
1
#23
99530-12016-00
PIN, DOWEL
$4.91¢2 456
1
#24
90105-06102-00
BOLT, FLANGE
$3.89¢1 944
1
#25
1SM-15415-00-00
COVER, 1
$197.99¢98 994
1
#26
1SM-15453-00-00
GASKET
$12.29¢6 144
1
#27
95022-06025-00
BOLT, FLANGE
$1.75¢875
1
#28
95022-06060-00
BOLT, FLANGE
$7.46¢3 731
1
#29
90338-30096-00
PLUG,SPEC'L SHAPE
$13.71¢6 856
1
