FUEL TANK 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

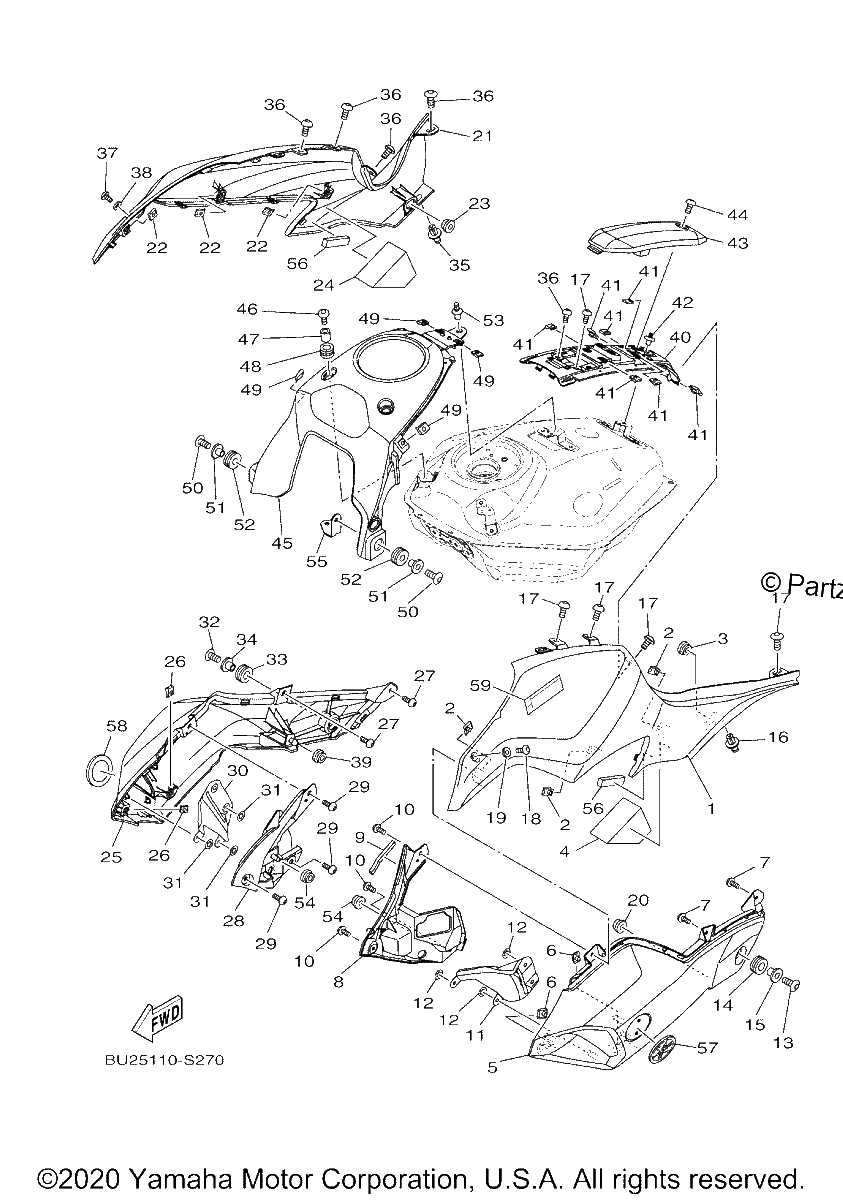

Diagrama de FUEL TANK 2

Repuestos

#1
1WS-24129-00-P2
COVER, SIDE 1
$148.61¢74 306
1
#2
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#3
90480-01559-00
Grommet
$5.72¢2 863
1
#4
1WS-2414P-00-00
DAMPER, PLATE 5
$3.94¢1 969
1
#5
1WS-2137W-00-00
SCOOP, AIR 1
$106.86¢53 431
1
#6
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#7
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#8
1WS-2836K-00-00
PANEL, INNER 1
$13.06¢6 531
1
#9
90520-10023-00
DAMPER, PLATE
$1.54¢769
1
#10
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#11
1WS-2837N-00-00
GRILL, AIR INTAKE 1
$55.00¢27 500
1
#12
90183-05M02-00
NUT, SPRING
$0.50¢250
1
#13
90110-06087-00
BOLT, HEXAGON SOCKET HEAD
$4.49¢2 244
1
#14
90480-17007-00
GROMMET
$7.52¢3 762
1
#15
90387-10107-00
COLLAR
$5.41¢2 706
1
#16
90269-07077-00
RIVET
$8.25¢4 125
1
#17
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#18
90111-05037-00
BOLT, HEX. SOCKET BUTTON
$6.95¢3 475
1
#19
90202-05088-00
WASHER, PLATE
$7.29¢3 644
1
#20
90480-01558-00
Grommet
$4.69¢2 344
1
#21
1WS-24139-00-P2
COVER, SIDE 2
$148.61¢74 306
1
#22
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#23
90480-01559-00
Grommet
$5.72¢2 863
1
#24
1WS-2414R-00-00
DAMPER, PLATE 6
$3.43¢1 713
1
#25
1WS-2137X-00-00
SCOOP, AIR 2
$98.35¢49 175
1
#26
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#27
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#28
1WS-2836L-00-00
PANEL, INNER 2
$13.15¢6 575
1
#29
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#30
1WS-2837R-00-00
GRILL, AIR INTAKE 2
$55.14¢27 569
1
#31
90183-05M02-00
NUT, SPRING
$0.50¢250
1
#32
90110-06087-00
BOLT, HEXAGON SOCKET HEAD
$4.49¢2 244
1
#33
90480-17007-00
GROMMET
$7.52¢3 762
1
#34
90387-10107-00
COLLAR
$5.41¢2 706
1
#35
90269-07077-00
RIVET
$8.25¢4 125
1
#36
90111-05003-00
BOLT, HEX. SOCKET BUTTON
$7.34¢3 669
1
#37
90111-05037-00
BOLT, HEX. SOCKET BUTTON
$6.95¢3 475
1
#38
90202-05088-00
WASHER, PLATE
$7.29¢3 644
1
#39
90480-01558-00
Grommet
$4.69¢2 344
1
#40
1WS-2171A-00-P2
COVER, TOP
$72.42¢36 213
1
#41
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#42
90269-07077-00
RIVET
$8.25¢4 125
1
#43
1WS-28219-00-00
COVER 1
$10.39¢5 194
1
#44
90111-05007-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#45
1XB-2464E-00-00
COVER, CAP
$19.24¢9 619
1
#46
90111-05007-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#47
90387-0611W-00
COLLAR
$3.79¢1 894
1
#48
90480-13018-00
GROMMET
$7.43¢3 713
1
#49
90183-050A6-00
NUT, SPRING
$2.82¢1 412
1
#50
90111-06084-00
BOLT, HEX. SOCKET BUTTON
$5.86¢2 931
1
#51
90387-07042-00
COLLAR
$4.94¢2 469
1
#52
90480-14452-00
GROMMET
$7.94¢3 969
1
#53
90269-07077-00
RIVET
$8.25¢4 125
1
#54
90480-01559-00
Grommet
$5.72¢2 863
1
#55
1WS-2463E-00-00
BRACKET, CAP
$5.11¢2 556
1
#56
90520-09002-00
DAMPER, PLATE
$1.64¢819
1
#57
1RC-2413B-01-00
EMBLEM (replaces 1RC-2413B-00-00)
$23.89¢11 944
1
#58
1RC-2413B-01-00
EMBLEM (replaces 1RC-2413B-00-00)
$23.89¢11 944
1
#59
1TP-2118K-A1-00
LABEL, CAUTION
$7.16¢3 581
1
