CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

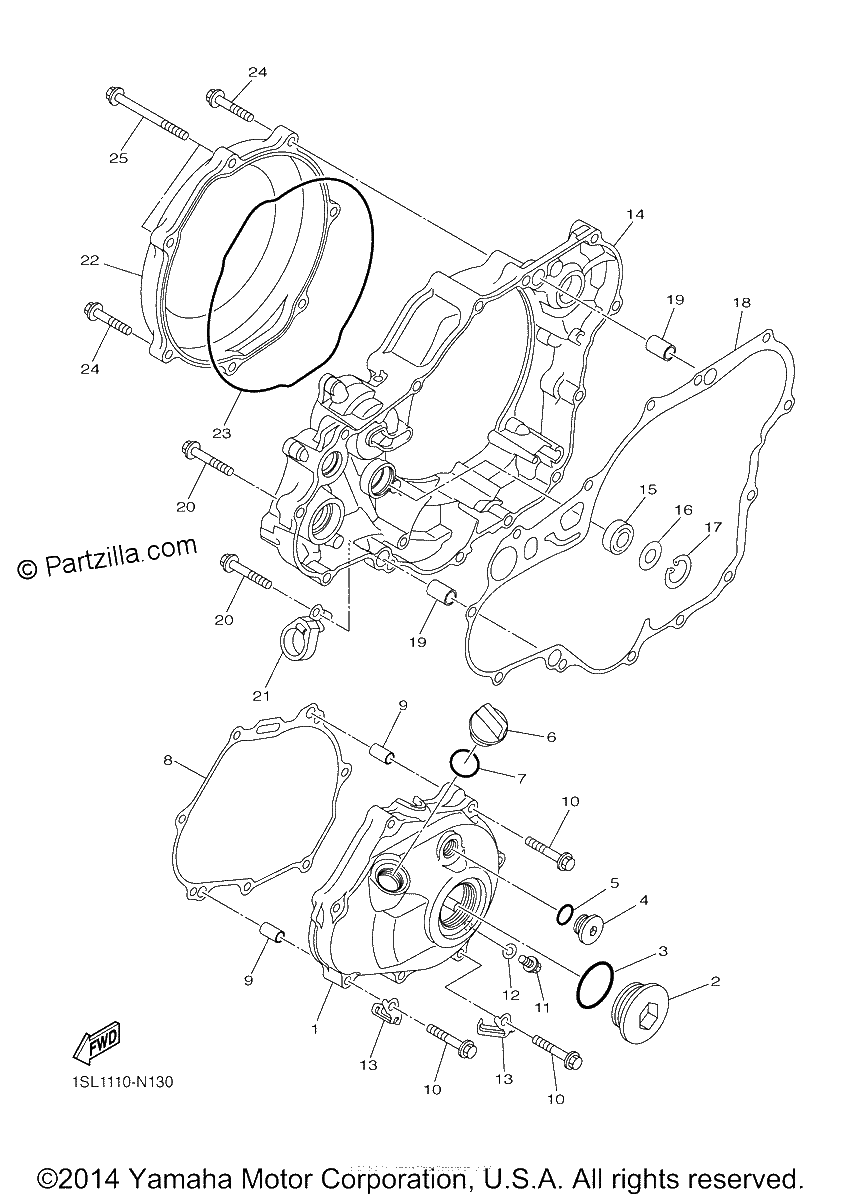

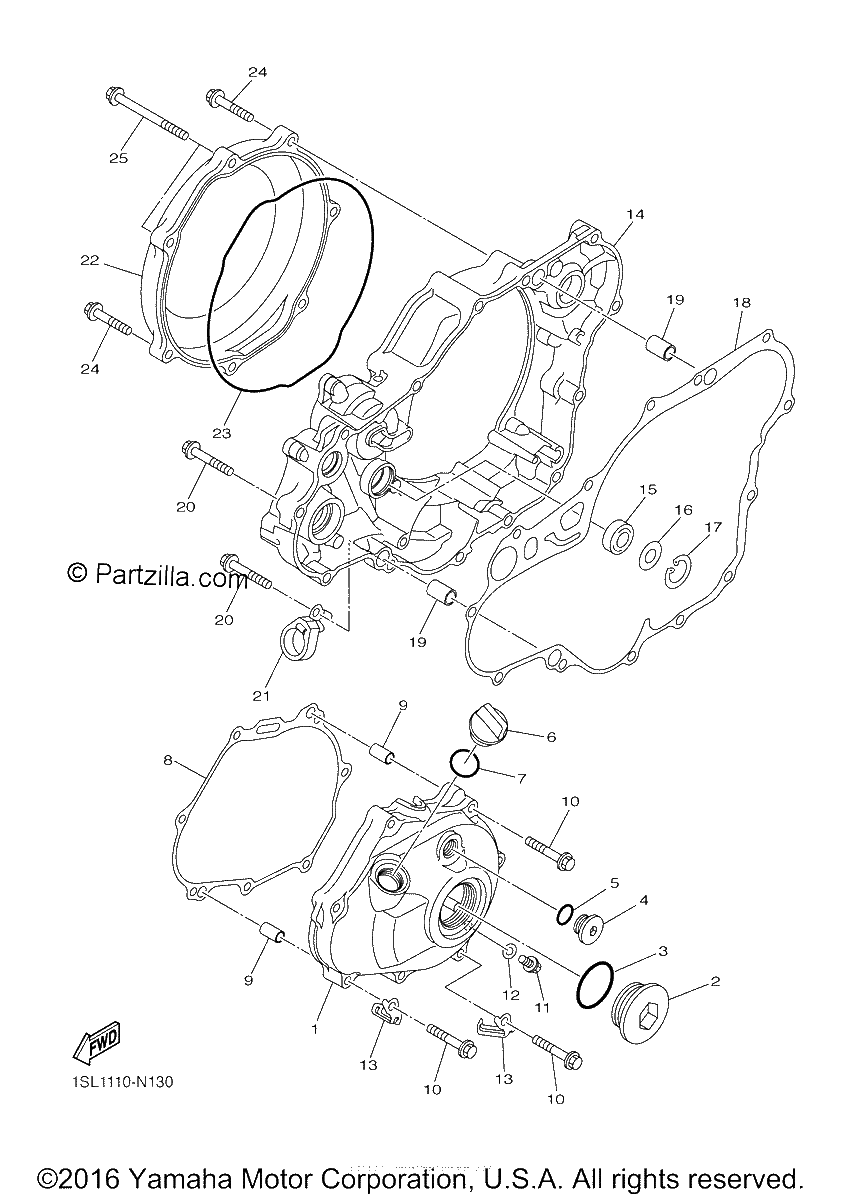

Diagrama de CRANKCASE COVER 1

Repuestos

#1
1SL-15411-00-00
COVER, CRANKCASE 1
$118.67¢59 338
1
#2
90340-36002-00
PLUG, STRAIGHT SCREW
$15.94¢7 969
1
#3
93210-357A3-00
O-RING
$0.59¢294
1
#4
90340-14011-00
PLUG, STRAIGHT SCREW
$23.49¢11 744
1
#5
93210-14369-00
O-Ring
$6.91¢3 456
1
#6
3Y1-15363-10-00
PLUG, OIL
$20.35¢10 175
1
#7
93210-19123-00
O-Ring
$8.24¢4 119
1
#8
1SL-15451-00-00
GASKET, CRANKCASE COVER 1 | INCL. IN BOTTOM END GASKET KIT
$13.29¢6 644
1
#9
91808-16023-00
PIN, DOWEL
$6.71¢3 356
1
#10
95022-06030-00
BOLT, FLANGE
$1.68¢838
1
#11
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
#12
90430-06014-00
GASKET
$8.25¢4 125
1
#13
90465-08062-00
CLAMP
$4.40¢2 200
1
#14
1SL-15431-00-00
COVER, CRANKCASE 3
$254.96¢127 481
1
#15
93101-14164-00
OIL SEAL
$11.55¢5 775
1
#16
90201-15701-00
WASHER, PLATE (T=1.0)
$7.34¢3 669
1
#17
99009-22500-00
CIRCLIP
$7.35¢3 675
1
#18
1SL-15462-00-00
GASKET, CRANKCASE COVER 3 | INCL. IN BOTTOM END GASKET KIT
$32.63¢16 313
1
#19
99530-12016-00
PIN, DOWEL
$4.91¢2 456
1
#20
95022-06030-00
BOLT, FLANGE
$1.68¢838
1
#21
1SL-15378-00-00
HOLDER
$28.19¢14 094
1
#22
33D-15415-10-00
COVER, 1
$359.52¢179 763
1
#23
33D-15453-00-00
GASKET | INCL. IN BOTTOM END GASKET KIT
$29.36¢14 681
1
#24
95022-06025-00
BOLT, FLANGE
$1.75¢875
1
#25
95022-06070-00
BOLT, FLANGE
$2.40¢1 200
1
