CRANKCASE

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

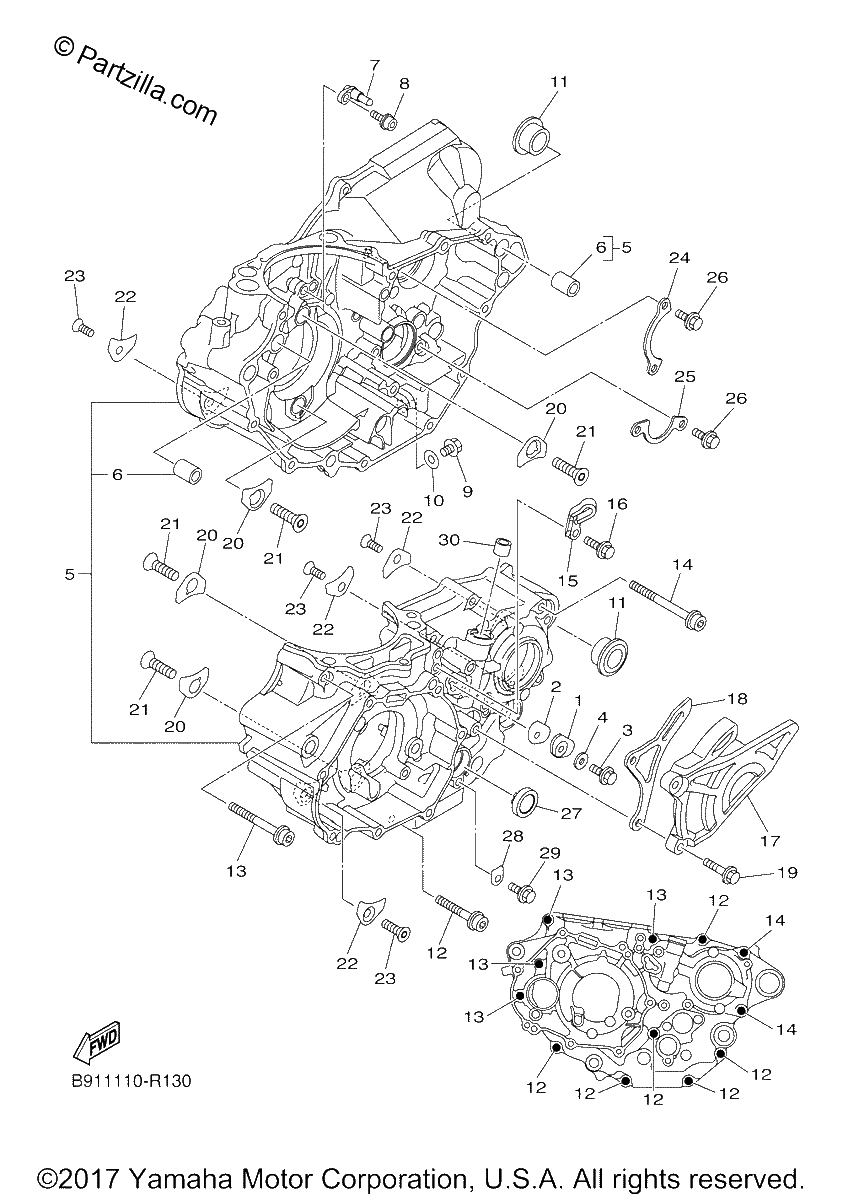

Diagrama de CRANKCASE

Repuestos

#1
BR9-13371-00-00
PLATE (replaces 1SL-13371-00-00)
$11.85¢5 923
1
#2
1SL-13475-00-00
Gasket
$13.03¢6 515
1
#3
90105-06203-00
BOLT, FLANGE
$1.98¢989
1
#4
90430-06166-00
GASKET
$3.78¢1 892
1
#5
1SL-15100-09-00
Crankcase Assy
$1818.69¢909 345
1
#6
99530-14016-00
PIN, DOWEL
$3.51¢1 754
1
#7
1SL-15155-00-00
NOZZLE 3
$40.51¢20 257
1
#8
91312-06014-00
bolt
$5.20¢2 599
1
#9
95022-10016-00
BOLT, FLANGE
$6.88¢3 439
1
#10
90430-10188-00
Gasket
$6.77¢3 387
1
#11
90387-17015-00
Collar
$25.32¢12 661
1
#12
90110-06391-00
BOLT, HEXAGON SOCKET HEAD
$1.94¢972
1
#13
90110-06363-00
BOLT, HEXAGON SOCKET HEAD
$2.75¢1 374
1
#14
90110-06392-00
BOLT, HEXAGON SOCKET HEAD
$3.44¢1 719
1
#15
2GC-15441-00-00
HOLDER, CLUTCH CABLE
$8.07¢4 036
1
#16
90105-06100-00
BOLT, FLANGE (replaces 90105-06099-00)
$6.11¢3 053
1
#17
1SL-15421-00-00
COVER, CRANKCASE 2
$15.65¢7 826
1
#18
1SL-17466-00-00
Guide, Chain
$16.08¢8 038
1
#19
90105-06189-00
Bolt, Flange
$6.75¢3 375
1
#20
18P-15383-00-00
PLATE, BEARING COVER
$7.38¢3 691
1
#21
90151-08003-00
SCREW, COUNTERSUNK
$6.07¢3 036
1
#22
4JT-15381-01-00
PLATE, BEARING COV
$11.53¢5 767
1
#23
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$6.99¢3 496
1
#24
1SL-15388-00-00
PLATE, BEARING COVER
$4.00¢2 001
1
#25
1SL-18562-00-00
PLATE, STOPPER 2
$6.50¢3 249
1
#26
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#27
3Y1-15361-00-00
GAUGE,LEVEL
$27.95¢13 973
1
#28
5XC-15118-00-00
HOLDER
$4.52¢2 260
1
#29
95022-06010-00
BOLT, FLANGE
$5.97¢2 984
1
#30
90384-06003-00
BUSH, BIMETAL FORMED
$4.57¢2 283
1
