STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

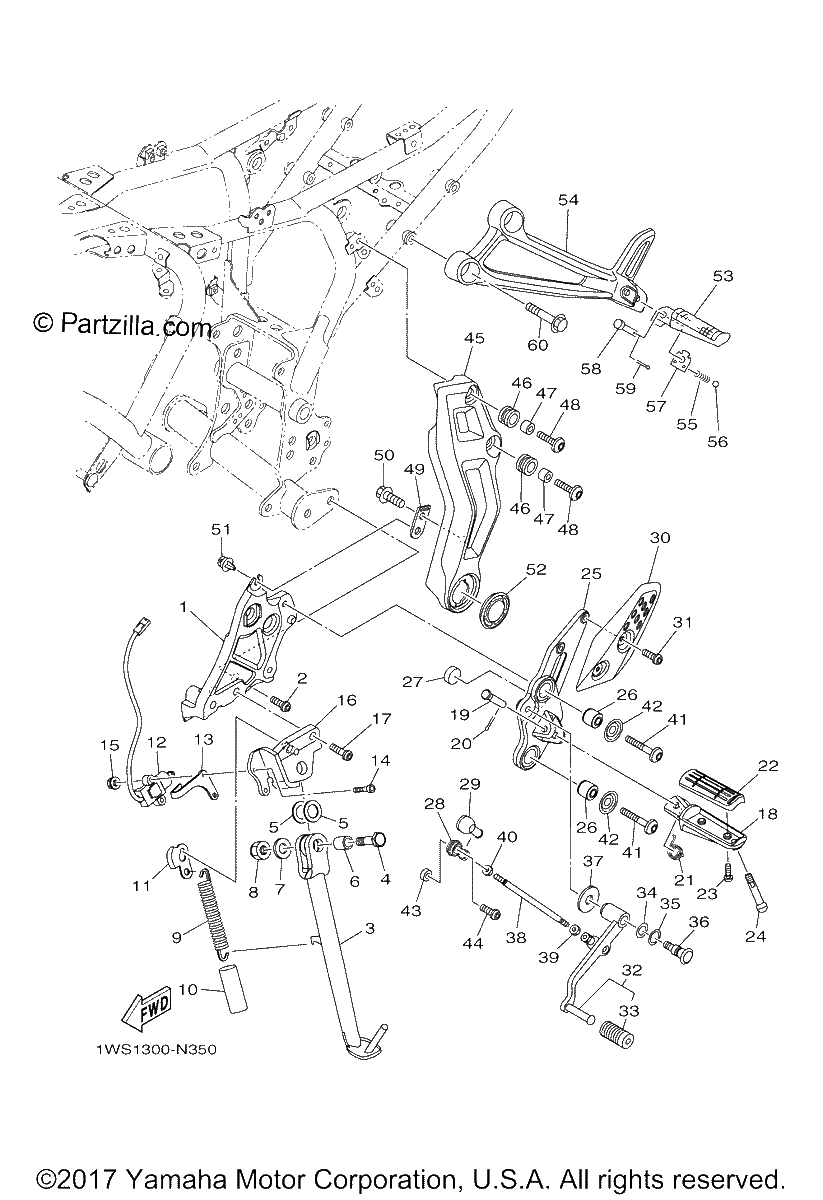

Diagrama de STAND FOOTREST

Repuestos

#1
1WS-274A3-00-00
BRACKET, ADAPTER 1
$126.00¢63 000
1
#2
90111-10060-00
BOLT, HEX. SOCKET BUTTON
$5.50¢2 750
1
#3
1WS-27311-00-00
STAND, SIDE
$80.38¢40 188
1
#4
90101-10025-00
bolt
$9.24¢4 619
1
#5
90201-17018-00
WASHER, PLATE
$1.75¢875
1
#6
90387-10050-00
COLLAR
$24.00¢12 000
1
#7
90201-10035-00
WASHER, plate
$4.25¢2 125
1
#8
90185-10023-00
NUT, SELF-LOCKING
$6.70¢3 350
1
#9
90506-23018-00
Spring, Tension
$23.68¢11 838
1
#10
5VX-27351-00-00
GUIDE, SIDE STAND
$7.91¢3 956
1
#11
5VX-27315-00-00
LINK, SIDE STAND
$7.08¢3 538
1
#12
1WS-82566-00-00
SWITCH, SIDE STAND
$59.90¢29 950
1
#13
1WS-2419A-00-00
HOLDER
$8.68¢4 338
1
#14
90110-05071-00
BOLT, HEXAGON SOCK
$2.91¢1 456
1
#15
95607-05200-00
NUT,U FLANGE (replaces 95602-05200-00)
$8.16¢4 081
1
#16
1WS-27321-00-00
BRACKET, SIDE STAN
$77.88¢38 938
1
#17
90111-10058-00
BOLT, HEX. SOCKET BUTTON
$5.38¢2 688
1
#18
1WS-27451-00-00
Footrest
$37.81¢18 906
1
#19
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#20
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#21
90508-18056-00
SPRING, TORSION
$1.57¢788
1
#22
3YX-27413-00-00
COVER, FOOTREST
$30.05¢15 025
1
#23
98580-05014-00
SCREW, PAN HEAD
$8.74¢4 369
1
#24
90109-08225-00
BOLT
$6.14¢3 069
1
#25
1WS-27442-00-00
BRACKET 2
$165.76¢82 881
1
#26
36Y-27414-00-00
DAMPER, FOOTREST
$25.92¢12 962
1
#27
5VX-27114-00-00
STOPPER, MAIN STAND
$7.86¢3 931
1
#28
5VX-18116-00-00
JOINT, ROD 1
$71.86¢35 931
1
#29
5VX-18154-00-00
COVER, DUST
$6.06¢3 031
1
#30
1WS-27445-00-00
PLATE 1
$44.44¢22 219
1
#31
92014-06012-00
BOLT,BUTTON HEAD
$2.95¢1 475
1
#32
1WS-18110-00-00
SHIFT PEDAL ASSY
$74.70¢37 350
1
#33
1WS-18113-00-00
COVER, SHIFT PEDAL
$5.34¢2 669
1
#34
90201-12051-00
WASHER, PLATE
$7.48¢3 738
1
#35
90206-12074-00
WASHER,WAVE
$8.31¢4 156
1
#36
4BP-27434-11-00
BOLT
$3.04¢1 519
1
#37
90201-08053-00
WASHER, PLATE
$6.94¢3 469
1
#38
5A8-18115-00-00
ROD,SHIFT
$33.09¢16 544
1
#39
90170-06026-00
Nut
$7.49¢3 744
1
#40
95314-06700-00
Nut
$7.46¢3 731
1
#41
90110-08071-00
BOLT, HEXAGON SOCKET HEAD
$8.34¢4 169
1
#42
90209-08295-00
WASHER
$7.94¢3 969
1
#43
90387-06106-00
COLLAR
$6.45¢3 225
1
#44
92012-06020-00
BOLT, BUTTON HEAD
$7.48¢3 738
1
#45
1WS-27453-10-00
COVER 1
$84.16¢42 081
1
#45
1WS-27453-00-00
COVER 1
$87.27¢43 637
1
#46
90480-14003-00
GROMMET
$7.43¢3 713
1
#47
90387-06057-00
COLLAR
$7.34¢3 669
1
#48
90149-06105-00
SCREW
$5.26¢2 631
1
#49
1WS-27425-00-00
BRACKET, FOOTREST 2
$2.20¢1 100
1
#50
95D02-06010-00
BOLT, FLANGE DEEP RECESS
$0.30¢150
1
#51
90269-08008-00
RIVET
$1.93¢963
1
#52
1WS-27475-00-P0
CAP 1 | MBL2
$41.88¢20 938
1
#53
3VR-27431-02-00
FOOTREST, REAR 1
$29.59¢14 794
1
#54
1WS-2741L-01-00
BRACKET 4
$91.33¢45 663
1
#55
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#56
93501-04011-00
BALL
$7.46¢3 731
1
#57
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#58
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#59
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#60
90110-08231-00
BOLT, HEXAGON SOCKET HEAD
$7.52¢3 762
1
