FRONT FORK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

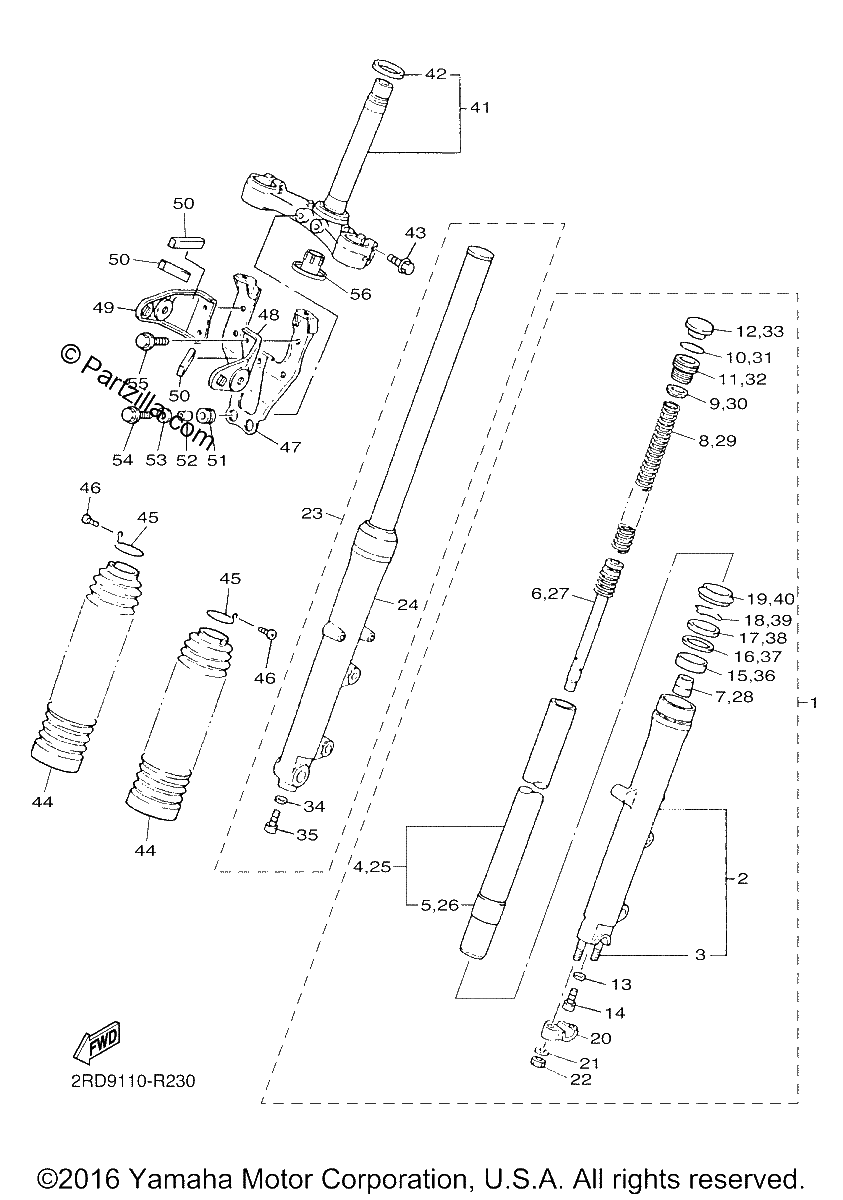

Diagrama de FRONT FORK

Repuestos

#1
3HT-23102-11-00
FRONT FORK ASSY (L.H) (replaces 3HT-23102-10-00)
$394.61¢197 306
1
#2
3HT-23126-10-00
TUBE, OUTER (L.H)
$276.19¢138 094
1
#3
90116-08261-00
BOLT, STUD
$4.88¢2 438
1
#4
3HT-23110-10-00
INNER TUBE COMP. 1
$264.04¢132 019
1
#5
5JX-23171-00-00
PISTON, FRONT FORK
$24.59¢12 294
1
#6
3HT-23170-10-00
CYLINDER COMP., FRONT FORK
$96.33¢48 163
1
#7
5JX-23173-00-00
SPINDLE, TAPER
$12.35¢6 175
1
#8
3HT-23141-10-00
SPRING, FRONT FORK
$34.52¢17 263
1
#9
1JN-23149-00-00
WASHER, SPRING UPPER
$3.01¢1 506
1
#10
2F0-23114-00-00
GASKET
$5.55¢2 775
1
#11
2J4-23111-30-00
BOLT, CAP
$38.77¢19 388
1
#12
1T3-23168-50-00
CAP, FRONT FORK
$8.68¢4 338
1
#13
509-23158-L0-00
GASKET | (KYB)
$17.09¢8 544
1
#14
3D8-23181-00-00
BOLT, HEXAGON SOCKET HEAD
$9.10¢4 550
1
#15
5JX-23125-00-00
METAL, SLIDE 1
$20.80¢10 400
1
#16
5K5-23149-00-00
WASHER, SPRING UPPER
$9.13¢4 563
1
#17
5JX-23145-00-00
OIL SEAL
$15.59¢7 794
1
#18
4A1-23156-00-00
RING, SNAP
$5.66¢2 831
1
#19
5JX-23144-00-00
SEAL, DUST
$17.01¢8 506
1
#20
341-23167-50-00
HOLDER, AXLE
$55.26¢27 631
1
#21
92990-08600-00
WASHER, PLATE
$2.76¢1 381
1
#22
3HT-23357-10-00
NUT
$6.06¢3 031
1
#23
3HT-23103-11-00
FRONT FORK ASSY (R.H) (replaces 3HT-23103-10-00)
$394.61¢197 306
1
#24
3HT-23136-10-00
TUBE, OUTER (R.H)
$278.75¢139 375
1
#25
3HT-23110-10-00
INNER TUBE COMP. 1
$264.04¢132 019
1
#26
5JX-23171-00-00
PISTON, FRONT FORK
$24.59¢12 294
1
#27
3HT-23170-10-00
CYLINDER COMP., FRONT FORK
$96.33¢48 163
1
#28
5JX-23173-00-00
SPINDLE, TAPER
$12.35¢6 175
1
#29
3HT-23141-10-00
SPRING, FRONT FORK
$34.52¢17 263
1
#30
1JN-23149-00-00
WASHER, SPRING UPPER
$3.01¢1 506
1
#31
2F0-23114-00-00
GASKET
$5.55¢2 775
1
#32
2J4-23111-30-00
BOLT, CAP
$38.77¢19 388
1
#33
1T3-23168-50-00
CAP, FRONT FORK
$8.68¢4 338
1
#34
509-23158-L0-00
GASKET | (KYB)
$17.09¢8 544
1
#35
3D8-23181-00-00
BOLT, HEXAGON SOCKET HEAD
$9.10¢4 550
1
#36
5JX-23125-00-00
METAL, SLIDE 1
$20.80¢10 400
1
#37
5K5-23149-00-00
WASHER, SPRING UPPER
$9.13¢4 563
1
#38
5JX-23145-00-00
OIL SEAL
$15.59¢7 794
1
#39
4A1-23156-00-00
RING, SNAP
$5.66¢2 831
1
#40
5JX-23144-00-00
SEAL, DUST
$17.01¢8 506
1
#41
3HT-23340-10-00
UNDER BRACKET COMP.
$296.99¢148 494
1
#42
164-23462-00-00
SEAL, DUST
$7.63¢3 813
1
#43
95814-08035-00
BOLT,FLANGE (replaces 95824-08035-00)
$7.94¢3 969
1
#44
1JN-23191-00-00
BOOT | GLOSS BLACK
$46.78¢23 388
1
#45
1JN-23192-00-00
BAND
$5.10¢2 550
1
#46
98517-05010-00
SCREW,PAN HEAD(3SX (replaces 98507-05010-00)
$4.20¢2 100
1
#47
2J2-23121-04-00
COVER, UPPER 1
$60.60¢30 300
1
#48
3HT-23131-00-00
STEY, HEADLIGHT
$50.45¢25 225
1
#49
3HT-23174-00-00
STAY, HEADLIGHT
$51.39¢25 694
1
#50
3HT-2317J-01-00
DAMPER 1
$1.47¢737
1
#51
90480-14052-00
GROMMET
$5.22¢2 613
1
#52
90387-07573-00
COLLAR
$8.89¢4 444
1
#53
90201-06380-00
WASHER PLAIN
$0.69¢344
1
#54
95817-06016-00
BOLT, FLANGE
$1.79¢894
1
#55
95817-06012-00
BOLT, FLANGE (replaces 95827-06012-00)
$1.79¢894
1
#56
4KM-23123-01-00
COVER, UNDER 1
$14.65¢7 325
1
