SIDE COVER

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

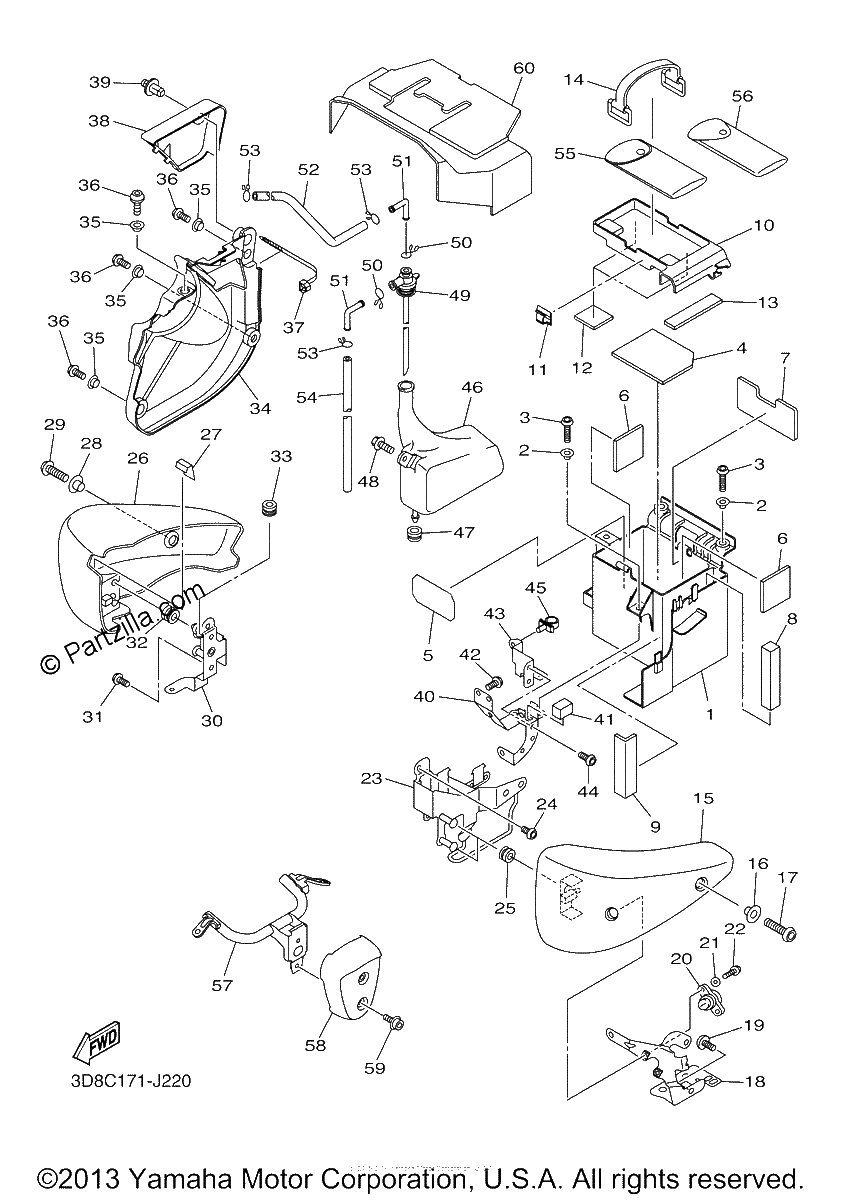

Diagrama de SIDE COVER

Repuestos

#0
3D8-21721-00-P8
COVER, SIDE 2 | UR FOR VPBC5
$78.26¢39 129
1
#0
3D8-21711-00-P8
COVER, SIDE 1 | UR FOR VPBC5
$63.69¢31 844
1
#1
3D8-2177G-02-00
BOX, BATTERY
$32.26¢16 129
1
#2
90387-06109-00
COLLAR
$5.92¢2 961
1
#3
92012-06020-00
BOLT, BUTTON HEAD
$6.88¢3 439
1
#4
51Y-82122-00-00
SEAT, BATTERY
$7.50¢3 749
1
#5
5PX-21652-00-00
PROTECTOR
$8.45¢4 226
1
#6
3D8-2174Y-00-00
DAMPER
$1.55¢776
1
#7
3D8-2174X-00-00
DAMPER
$3.82¢1 909
1
#8
3D8-21779-00-00
DAMPER, LOCATING 2
$1.66¢828
1
#9
3D8-2177M-00-00
DAMPER, LOCATING 3
$1.49¢747
1
#10
3D8-28173-10-00
BOX, TOOL
No Disponible
1
#11
90464-07002-00
CLAMP
$2.91¢1 455
1
#12
2GH-24185-00-00
DAMPER, LOCATING 5
$1.13¢564
1
#13
1AE-2834E-00-00
DAMPER 3
$6.99¢3 496
1
#14
22F-82131-00-00
BAND, BATTERY
$25.69¢12 846
1
#15
3D8-21711-00-P0
COVER, SIDE 1 | Use for Color Black Metallic X ( SMX / 0903 )
$113.22¢56 609
1
#16
90387-06173-00
COLLAR
$7.07¢3 536
1
#17
90149-06023-00
SCREW
$5.06¢2 530
1
#18
3D8-2175T-00-00
BRACKET 1
$40.08¢20 039
1
#19
97707-50012-00
SCREW, TRUSS HEAD TAPPING
$3.54¢1 771
1
#20
5PX-W2470-00-00
ROTOR SET
$136.30¢68 149
1
#21
90201-06034-00
WASHER, PLATE
$7.13¢3 565
1
#22
95024-06016-00
BOLT, WASHER BASED
$7.30¢3 651
1
#23
3D8-2172M-10-00
BRACKET 3
$47.59¢23 793
1
#24
92012-06012-00
BOLT, BUTTON HEAD
$2.74¢1 368
1
#25
90480-12550-00
GROMMET
$7.30¢3 651
1
#26
3D8-21721-00-P0
COVER, SIDE 2 | Use for Color Black Metallic X ( SMX / 0903 )
$87.09¢43 545
1
#27
3MA-27491-00-00
PROTECTOR
$9.10¢4 548
1
#28
90387-06173-00
COLLAR
$7.07¢3 536
1
#29
90111-06038-00
BOLT, HEX. SOCKET BUTTON
$3.78¢1 892
1
#30
3D8-2172N-00-00
BRACKET 4
$61.86¢30 929
1
#31
92012-06012-00
BOLT, BUTTON HEAD
$2.74¢1 368
1
#32
90480-12550-00
GROMMET
$7.30¢3 651
1
#33
90480-18495-00
GROMMET
$7.58¢3 789
1
#34
3D8-21741-10-00
COVER, SIDE 4
$43.49¢21 746
1
#35
90387-06184-00
COLLAR
$4.98¢2 490
1
#36
90111-06038-00
BOLT, HEX. SOCKET BUTTON
$3.78¢1 892
1
#37
90464-15195-00
CLAMP
$3.04¢1 518
1
#38
3D8-2176E-10-00
PLATE
$40.77¢20 384
1
#39
90467-08003-00
CLIP
$6.90¢3 450
1
#39
90269-07077-00
RIVET
$7.59¢3 795
1
#40
3D8-2172K-01-00
BRACKET 1
$42.81¢21 407
1
#41
3D8-21778-00-00
DAMPER, LOCATING 1
$0.67¢333
1
#42
92012-06012-00
BOLT, BUTTON HEAD
$2.74¢1 368
1
#43
3D8-2172L-00-00
BRACKET 2
$14.92¢7 458
1
#44
92012-06012-00
BOLT, BUTTON HEAD
$2.74¢1 368
1
#45
90464-12001-00
CLAMP
$2.53¢1 265
1
#46
3D8-21871-00-00
TANK, RECOVERY
$57.73¢28 865
1
#47
90480-13567-00
GROMMET
$4.25¢2 128
1
#48
90119-06137-00
BOLT, WITH WASHER
$6.83¢3 415
1
#49
3D8-21875-00-00
CAP
$16.67¢8 337
1
#50
90467-11M08-00
CLIP
$2.88¢1 438
1
#51
26H-21828-00-00
ELBOW
$24.05¢12 023
1
#52
3D8-21826-00-00
PIPE, BREATHER
$10.15¢5 077
1
#54
90445-092K1-00
HOSE (L420)
$12.04¢6 020
1
#55
3D8-28100-10-00
TOOL KIT
$33.90¢16 951
1
#56
3D8-28110-00-00
TOOL KIT, 2
$25.76¢12 880
1
#57
3D8-1541E-00-00
STAY, COVER
$67.08¢33 540
1
#58
5EL-14283-00-00
COVER, CARBURETOR 1
$73.94¢36 973
1
#59
90110-05057-00
BOLT, HEXAGON SOCKET HEAD
$5.65¢2 823
1
#60
3D8-24796-00-00
COVER
No Disponible
1
