FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

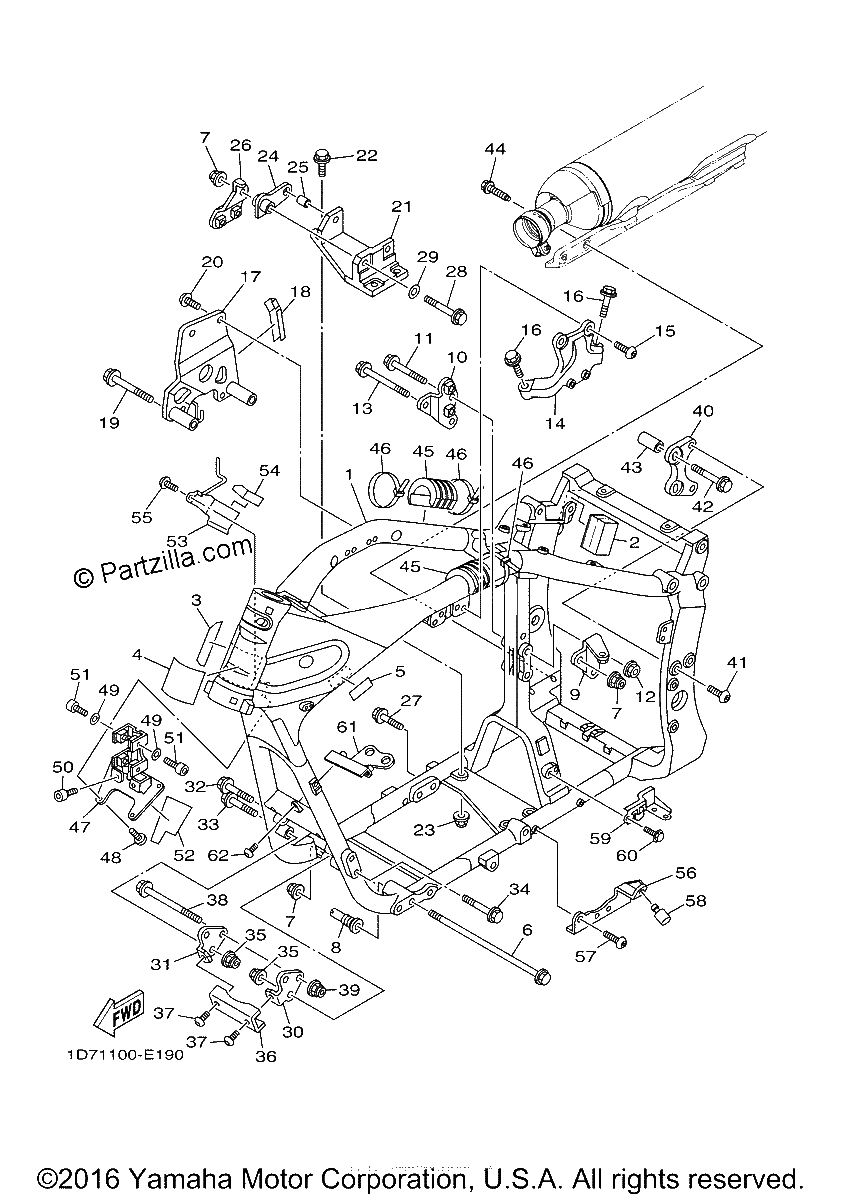

Diagrama de FRAME

Repuestos

#1
1D7-21110-01-00
FRAME COMP.
No Disponible
1
#2
1D7-21779-00-00
DAMPER, LOCATING 2
$9.75¢4 876
1
#3
1D7-24141-00-00
PROTECTOR, FUEL TANK
$9.51¢4 755
1
#4
1D7-2639G-00-00
SEAL
$6.22¢3 111
1
#5
5PX-21268-00-00
SEAL
$7.06¢3 530
1
#6
90105-126A6-00
BOLT, FLANGE
$21.00¢10 500
1
#7
95607-12200-00
NUT, SELF-LOCKING
$5.93¢2 967
1
#8
5PX-21495-01-00
BOLT, ENGINE ADJUSTING
$33.80¢16 899
1
#9
1D7-21315-00-00
STAY, ENGINE 1
$32.03¢16 014
1
#10
5PX-21316-00-00
STAY, ENGINE 2
$16.55¢8 274
1
#11
90105-10737-00
BOLT, FLANGE
$11.12¢5 560
1
#12
95607-10200-00
NUT,SELF-LOCKING
$3.65¢1 823
1
#13
90105-12689-00
BOLT, FLANGE
No Disponible
1
#14
1D7-21317-00-00
STAY, ENGINE 3
$184.02¢92 012
1
#15
90111-10003-00
BOLT,HEX. SOCKET BUTTON
$6.75¢3 375
1
#16
90105-12018-00
BOLT, FLANGE
$10.99¢5 497
1
#17
1D7-21319-00-00
STAY, ENGINE 6
$91.67¢45 833
1
#18
1D7-21669-00-00
SEAL
$8.42¢4 209
1
#19
90105-12025-00
BOLT, FLANGE (replaces 90105-12800-00)
$17.49¢8 746
1
#20
90111-10003-00
BOLT,HEX. SOCKET BUTTON
$6.75¢3 375
1
#21
1D7-21318-01-00
STAY, ENGINE 4
$315.08¢157 539
1
#22
95817-10030-00
BOLT,FLANGE (replaces 95827-10030-00)
$6.75¢3 375
1
#23
95607-10200-00
NUT,SELF-LOCKING
$3.65¢1 823
1
#24
1D7-2142G-00-00
STAY 1
$39.27¢19 636
1
#25
90387-12033-00
COLLAR
$7.14¢3 571
1
#26
1D7-21387-00-00
STAY, ENGINE 7
$20.02¢10 011
1
#27
95817-10045-00
BOLT, FLANGE
$4.97¢2 484
1
#28
90101-12025-00
BOLT
$13.64¢6 819
1
#29
90201-126A7-00
WASHER, PLATE
$6.88¢3 439
1
#30
1D7-2142H-01-00
STAY 2
No Disponible
1
#31
1D7-2142J-01-00
STAY 3
No Disponible
1
#32
90105-10049-00
BOLT, FLANGE
$7.31¢3 657
1
#33
90105-10060-00
BOLT, FLANGE
$6.19¢3 093
1
#34
90105-10167-00
BOLT, FLANGE
$8.63¢4 313
1
#35
90185-10008-00
NUT, SELF-LOCKING
$6.27¢3 134
1
#36
1D7-2115L-00-00
BRACKET, MEMBER 1
$24.55¢12 276
1
#37
92014-08020-00
BOLT, BUTTON HEAD
$7.30¢3 651
1
#38
90105-12016-00
BOLT, FLANGE
$12.75¢6 377
1
#39
90185-12002-00
NUT, SELF-LOCKING
$11.01¢5 503
1
#39
1D7-21598-00-00
HOLDER, WIRE 2
$30.67¢15 335
1
#40
1D7-2137F-00-00
STAY 1
$47.92¢23 960
1
#41
90111-10009-00
BOLT,HEX. SOCKET BUTTON
$6.08¢3 042
1
#42
95817-10075-00
BOLT, FLANGE
$5.54¢2 772
1
#43
1D7-21116-01-00
COLLAR
$9.72¢4 859
1
#44
90105-10166-00
BOLT, FLANGE
$7.70¢3 852
1
#45
4YR-24183-01-00
DAMPER, LOCATING 3
$15.90¢7 952
1
#46
3MA-82591-00-00
BAND
$6.95¢3 473
1
#47
1D7-21359-00-00
BRACKET, COIL
$91.84¢45 920
1
#48
92017-06014-00
BOLT, BUTTON HEAD
$3.06¢1 529
1
#49
90201-06045-00
WASHER, PLATE
$6.76¢3 381
1
#50
91317-06020-00
BOLT (4FL)
$2.39¢1 196
1
#51
90110-06114-00
BOLT, HEXAGON SOCKET HEAD
$7.72¢3 858
1
#52
1D7-2139X-00-00
DAMPER
$4.23¢2 116
1
#54
1D7-21269-00-00
SEAL
$6.46¢3 231
1
#55
90111-06146-00
BOLT,HEX. SOCKET BUT
$1.08¢541
1
#56
1D7-21343-00-00
BRACKET, HORN
$54.97¢27 485
1
#57
90111-08027-00
BOLT, HEX. SOCKET BUTTON
$2.44¢1 219
1
#58
1D7-27114-00-00
STOPPER, MAIN STAND
$5.85¢2 927
1
#59
1D7-21453-00-00
BRACKET, SWITCH
$24.46¢12 230
1
#60
90105-06696-00
BOLT, FLANGE
$6.88¢3 439
1
#61
1D7-2136H-00-00
STAY, OIL COOLER
$25.75¢12 874
1
#62
92017-06020-00
BOLT, BUTTON HEAD
$2.79¢1 397
1
