STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

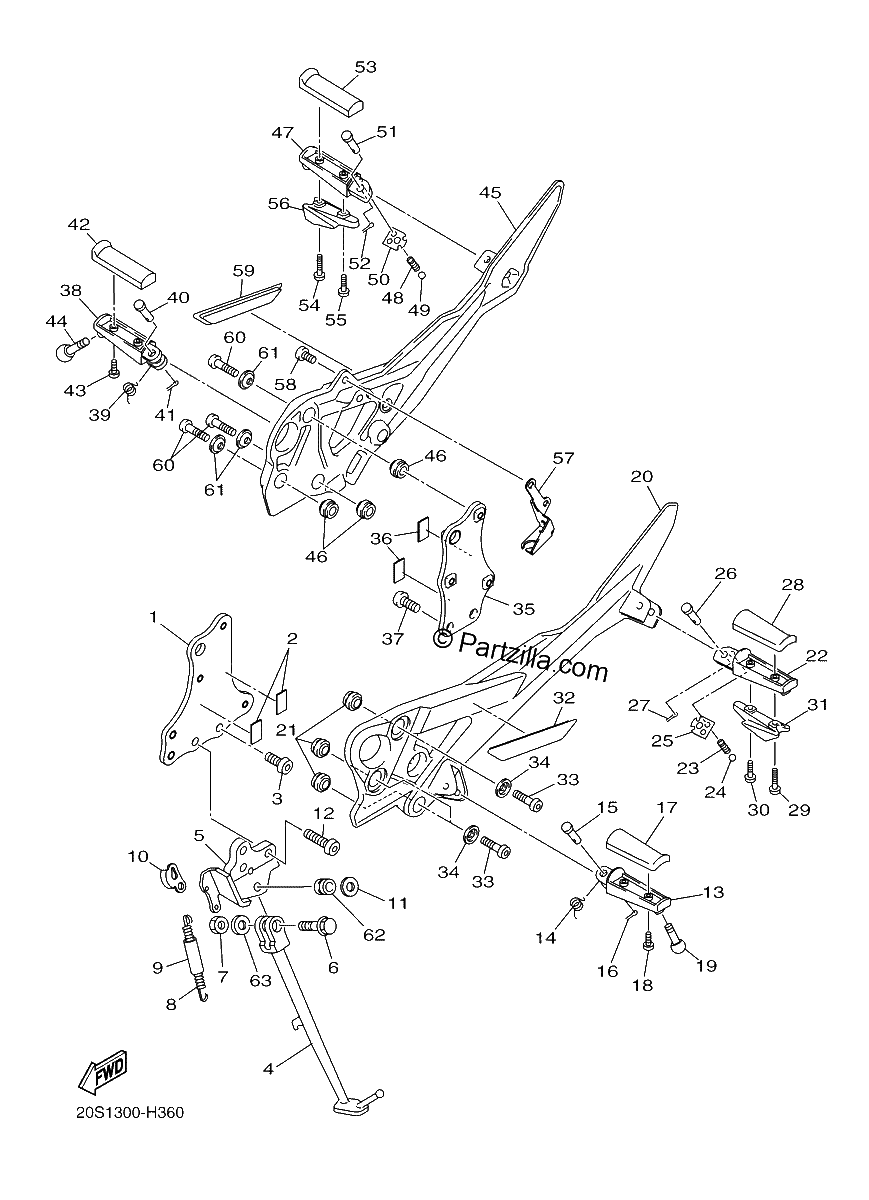

Diagrama de STAND FOOTREST

Repuestos

#1
20S-274A3-00-00
BRACKET, ADAPTER 1
$77.67¢38 838
1
#2
4RR-21485-00-00
DAMPER, RUBBER 1
$7.86¢3 931
1
#3
90111-10043-00
BOLT, HEX. SOCKET BUTTON
$4.40¢2 200
1
#4
20S-27311-00-00
STAND, SIDE
$83.54¢41 769
1
#5
20S-27321-00-00
BRACKET, SIDE STAND
$91.91¢45 956
1
#6
90105-10365-00
Bolt, Flange
$8.13¢4 063
1
#7
90185-10023-00
NUT, SELF-LOCKING
$6.70¢3 350
1
#8
90506-23018-00
Spring, Tension
$23.68¢11 838
1
#9
5VX-27351-00-00
GUIDE, SIDE STAND
$7.91¢3 956
1
#10
5VX-27315-00-00
LINK, SIDE STAND
$7.08¢3 538
1
#11
90201-10051-00
WASHER, PLATE
$8.94¢4 469
1
#12
90111-10045-00
BOLT, HEX. SOCKET BUTTON
$6.47¢3 238
1
#13
4BH-27451-01-00
FOOTREST
$60.51¢30 256
1
#14
90508-20572-00
SPRING, TORSION
$7.94¢3 969
1
#15
91701-08042-00
PIN
$3.69¢1 844
1
#16
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#17
4BP-27413-00-00
COVER, FOOTREST
$32.09¢16 044
1
#18
90157-05025-00
SCREW, PAN HEAD
$2.99¢1 494
1
#19
90109-08203-00
BOLT
$6.60¢3 300
1
#20
20S-27442-00-00
BRACKET 2
$447.35¢223 675
1
#21
5VX-27424-00-00
DAMPER, FOOTREST 2
$14.28¢7 138
1
#22
5RT-27431-00-00
FOOTREST, REAR 1
$35.72¢17 862
1
#23
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#24
93501-04011-00
BALL
$7.46¢3 731
1
#25
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#26
91701-08042-00
PIN
$3.69¢1 844
1
#27
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#28
4BP-27413-00-00
COVER, FOOTREST
$32.09¢16 044
1
#29
90159-05187-00
SCREW, WITH WASHER
$7.94¢3 969
1
#30
90159-05004-00
SCREW, WITH WASHER
$2.88¢1 438
1
#31
5LV-2741E-01-00
ARM 2
$62.95¢31 475
1
#32
20S-27453-00-00
COVER 1
No Disponible
1
#33
90111-08066-00
BOLT, HEXAGON SOCKET HEAD
$6.99¢3 494
1
#34
90209-08295-00
WASHER
$7.94¢3 969
1
#35
20S-274A4-00-00
BRACKET,ADAPTER 2
$63.89¢31 944
1
#36
4RR-21485-00-00
DAMPER, RUBBER 1
$7.86¢3 931
1
#37
90111-10036-00
BOLT, HEX. SOCKET BUTTON
$4.30¢2 150
1
#38
4BH-27461-01-00
FOOTREST
$60.30¢30 150
1
#39
90508-20572-00
SPRING, TORSION
$7.94¢3 969
1
#40
91701-08042-00
PIN
$3.69¢1 844
1
#41
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#42
4BP-27413-00-00
COVER, FOOTREST
$32.09¢16 044
1
#43
90157-05025-00
SCREW, PAN HEAD
$2.99¢1 494
1
#44
90109-08203-00
BOLT
$6.60¢3 300
1
#45
20S-27443-00-00
BRACKET 3
$481.78¢240 888
1
#46
5VX-27424-00-00
DAMPER, FOOTREST 2
$14.28¢7 138
1
#47
5RT-27441-00-00
FOOTREST, REAR 2
$36.06¢18 031
1
#48
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#49
93501-04011-00
BALL
$7.46¢3 731
1
#50
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#51
91701-08042-00
PIN
$3.69¢1 844
1
#52
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#53
4BP-27413-00-00
COVER, FOOTREST
$32.09¢16 044
1
#54
90159-05187-00
SCREW, WITH WASHER
$7.94¢3 969
1
#55
90159-05004-00
SCREW, WITH WASHER
$2.88¢1 438
1
#56
5LV-2741E-01-00
ARM 2
$62.95¢31 475
1
#57
20S-2144G-00-00
STAY, STOP SWITCH
$16.18¢8 088
1
#58
92014-08020-00
BOLT, BUTTON HEAD
$7.94¢3 969
1
#59
20S-27463-00-00
COVER 2
No Disponible
1
#60
90111-08066-00
BOLT, HEXAGON SOCKET HEAD
$6.99¢3 494
1
#61
90209-08295-00
WASHER
$7.94¢3 969
1
#62
90387-1003G-00
COLLAR
$21.92¢10 962
1
#63
90201-10035-00
WASHER, plate
$4.25¢2 125
1
