FUEL TANK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

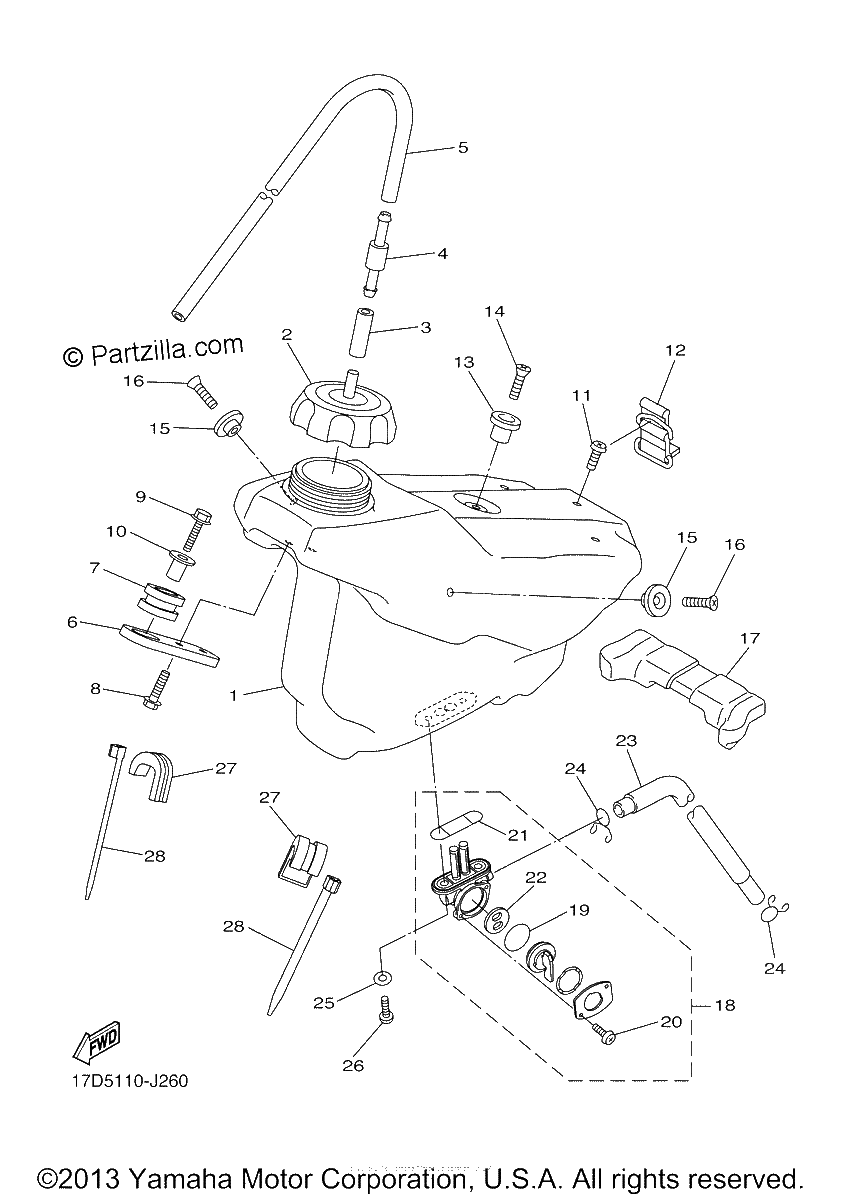

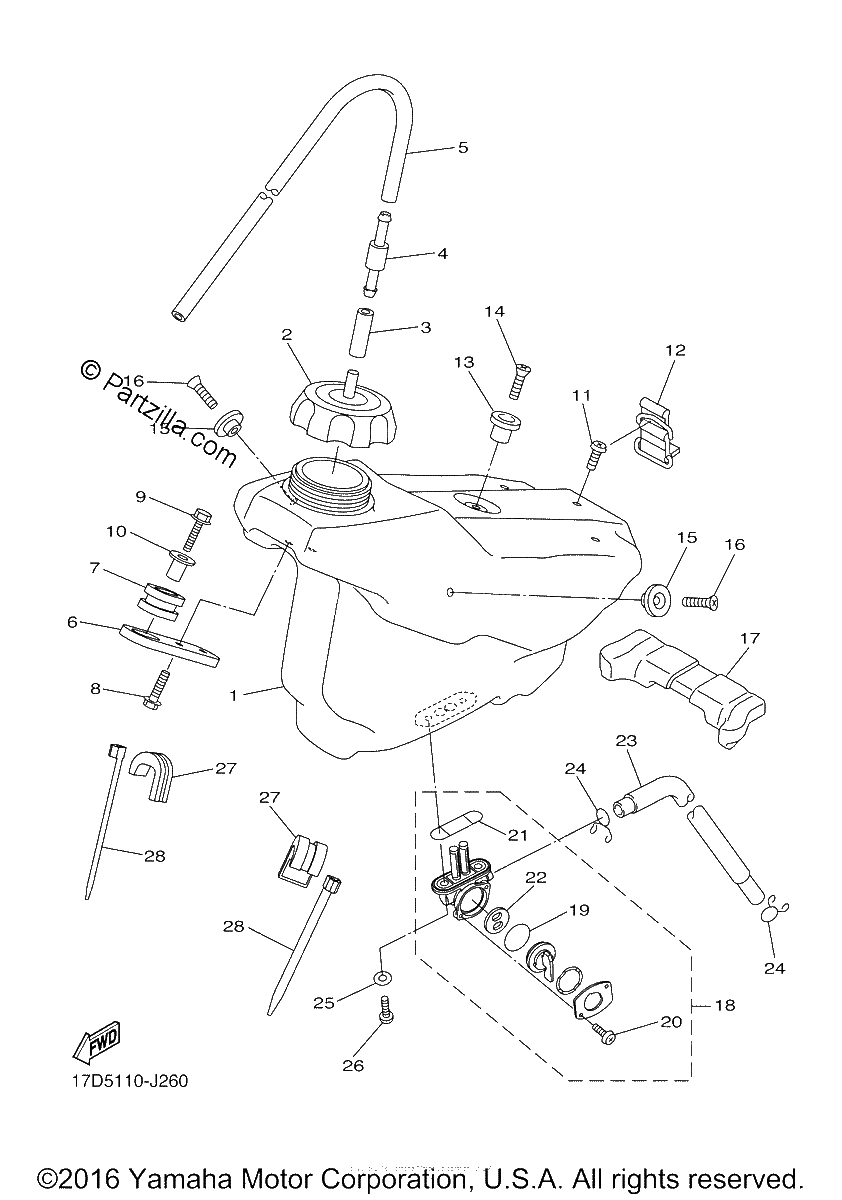

Diagrama de FUEL TANK

Repuestos

#1
17D-24110-50-00
FUEL TANK COMP.
$427.16¢213 581
1
#2
5NY-24610-10-00
CAP ASSY
$65.79¢32 894
1
#3
90445-092K1-00
HOSE (L420)
$13.09¢6 544
1
#4
3XJ-24380-00-00
PIPE JOINT ASSY
$37.21¢18 606
1
#5
90445-092K1-00
HOSE (L420)
$13.09¢6 544
1
#6
17D-24144-00-00
HOLDER, DAMPER
$18.34¢9 169
1
#7
90480-17008-00
GROMMET
$7.21¢3 606
1
#8
90105-06107-00
BOLT, FLANGE
$7.34¢3 669
1
#9
90105-06111-00
Bolt, Flange
$7.34¢3 669
1
#10
3JD-24186-00-00
WASHER,SPECIAL (replaces 1B2-F4186-00-00)
$13.14¢6 569
1
#11
98907-06025-00
SCREW,BIND
$7.35¢3 675
1
#12
5SF-24173-00-00
BAND, TANK FITTING 1
$36.39¢18 194
1
#13
4EW-2412F-00-00
BRACKET,SEAT (replaces 1B2-F412F-00-00)
$15.13¢7 563
1
#14
98702-06025-00
Screw, Flat Head
$7.34¢3 669
1
#15
17D-2412F-00-00
BRACKET, SEAT
$5.06¢2 531
1
#16
98707-06020-00
SCREW, FLAT
$7.95¢3 975
1
#17
17D-24181-50-00
DAMPER, LOCATING 1
$21.66¢10 831
1
#18
4DP-24500-10-00
FUEL COCK ASSY 1
$98.20¢49 100
1
#19
3AJ-24534-01-00
SEAL, COCK
$11.10¢5 550
1
#20
98517-03008-00
SCREW, PAN HEAD
$3.26¢1 631
1
#21
4X8-24512-00-00
O-RING
$7.97¢3 988
1
#22
3AC-24523-00-00
VALVE PACKING
$13.81¢6 906
1
#23
90445-11059-00
HOSE
$23.98¢11 988
1
#24
90467-100A1-00
CLIP | FOR CALIFORNIA
$7.60¢3 800
1
#25
90202-05187-00
WASHER, PLATE
$1.57¢788
1
#26
90149-06108-00
SCREW
$1.14¢569
1
#27
17D-24182-50-00
DAMPER, LOCATING 2
$8.71¢4 356
1
#28
25G-83936-01-00
BAND, SWITCH CORD
$4.91¢2 456
1
