ELECTRICAL 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

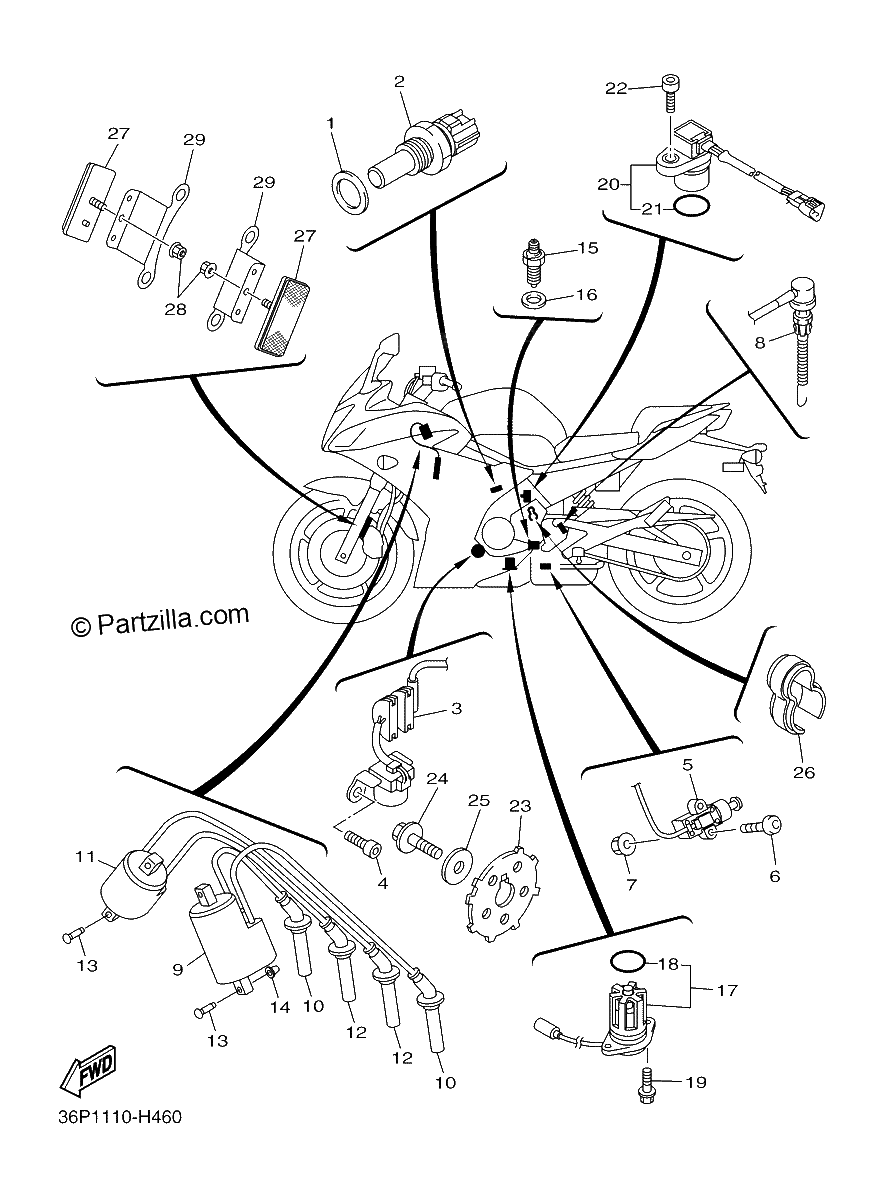

Diagrama de ELECTRICAL 1

Repuestos

#1
90201-12790-00
WASHER, PLATE
$8.16¢4 081
1
#2
8CC-85790-01-00
THERMOSENSOR ASSY
$106.45¢53 225
1
#3
20S-81670-00-00
PICK-UP ASSY
$140.72¢70 363
1
#4
90110-06161-00
BOLT (4MY)
$1.46¢731
1
#5
20S-82566-60-00
SWITCH, SIDE STAND
$133.81¢66 906
1
#6
92012-05025-00
BOLT, BUTTON HEAD
$4.00¢2 000
1
#7
95602-05200-00
NUT, SELF-LOCKING
$8.16¢4 081
1
#8
20S-82530-00-00
STOP SWITCH ASSY
$47.64¢23 819
1
#9
20S-82310-00-00
IGNITION COIL ASSY
$116.65¢58 325
1
#10
20S-82370-01-00
PLUG CAP ASSY
$77.67¢38 838
1
#11
20S-82320-00-00
IGNITION COIL ASSY
$102.71¢51 356
1
#12
20S-82370-01-00
PLUG CAP ASSY
$77.67¢38 838
1
#13
97702-60525-00
SCREW, TAPPING
$0.60¢300
1
#14
90338-08226-00
PLUG
$1.94¢969
1
#15
3GB-82540-01-00
NEUTRAL SWITCH ASSY
$62.85¢31 425
1
#16
90430-10148-00
Gasket
$5.66¢2 831
1
#17
5VX-85720-01-00
Oil Level Gauge Assy
$254.60¢127 300
1
#18
5VY-8A8E0-00-00
O-RING
$13.04¢6 519
1
#19
90105-06187-00
BOLT, FLANGE
$3.96¢1 981
1
#20
4WM-83755-02-00
SENSOR, SPEED
$136.76¢68 381
1
#21
4D9-81168-00-00
O-RING
$5.15¢2 575
1
#22
91312-06016-00
BOLT
$5.84¢2 919
1
#23
20S-81673-00-00
ROTOR
$23.81¢11 906
1
#24
90105-08113-00
Bolt, Flange
$5.72¢2 863
1
#25
90201-08054-00
WASHER, plate
$7.48¢3 738
1
#26
90464-15065-00
CLAMP
$6.81¢3 406
1
#27
11H-85110-01-00
REFLECTOR ASSY
$24.93¢12 463
1
#28
95602-05200-00
NUT, SELF-LOCKING
$8.16¢4 081
1
#29
36P-85112-00-00
BRACKET, REFLECTOR 1
$12.42¢6 212
1
