FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

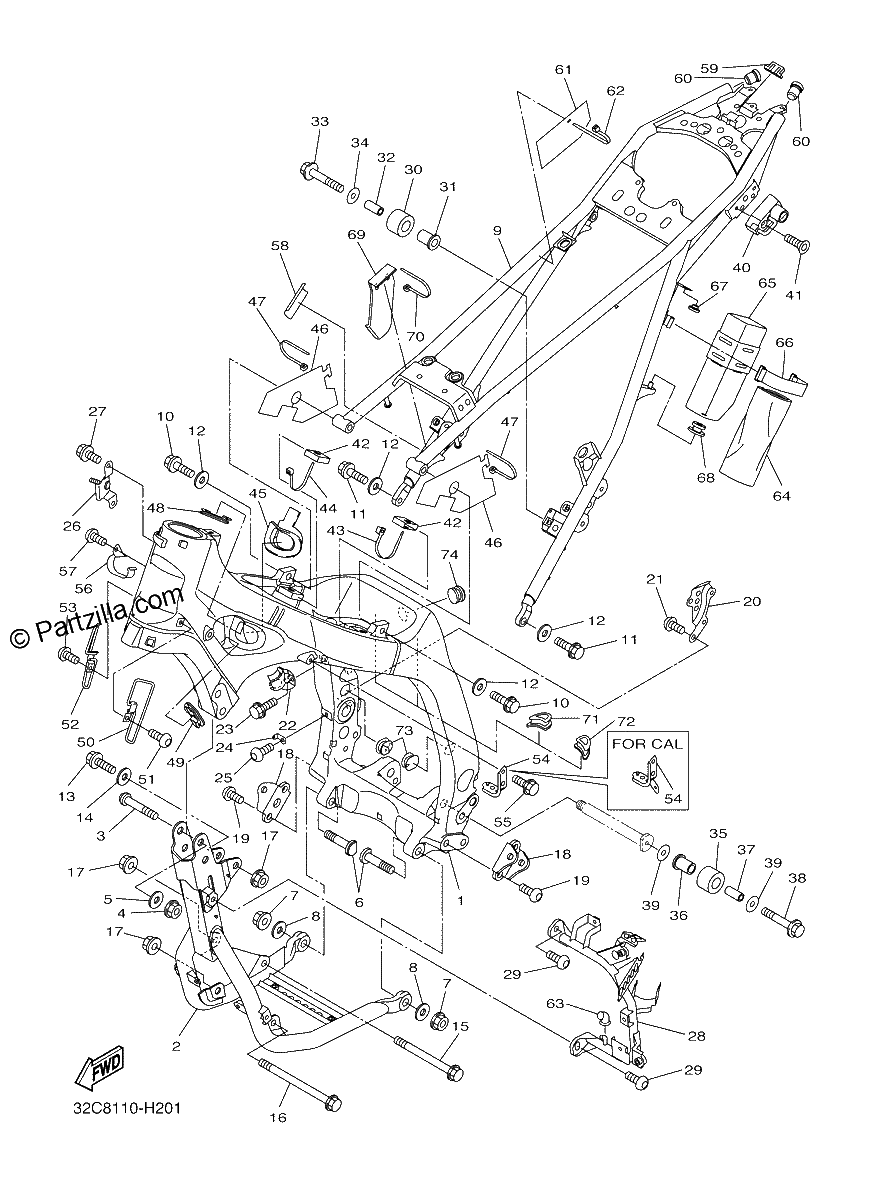

Diagrama de FRAME

Repuestos

#1
3D7-21110-01-00
FRAME COMP.
No Disponible
1
#2
3D7-21280-00-00
DOWNTUBE COMP.
$547.52¢273 763
1
#3
90111-12001-00
bolt
$9.85¢4 925
1
#4
90179-12657-00
NUT,SPEC'L SHAPE (replaces 90179-12248-00)
$6.32¢3 162
1
#5
90201-12044-00
WASHER, plate
$7.10¢3 550
1
#6
3D7-21481-00-00
BOLT, ENGINE MOUNTIN
$10.95¢5 475
1
#7
90179-12657-00
NUT,SPEC'L SHAPE (replaces 90179-12248-00)
$6.32¢3 162
1
#8
90201-12044-00
WASHER, plate
$7.10¢3 550
1
#9
32C-21190-00-00
REAR FRAME COMP.
$1103.74¢551 869
1
#10
90105-10246-00
BOLT, FLANGE
$5.38¢2 688
1
#11
90105-10244-00
Bolt, Flange
$7.43¢3 713
1
#12
90201-10057-00
WASHER
$6.67¢3 338
1
#13
90105-10012-00
BOLT, WASHER BASED
$11.75¢5 875
1
#14
90201-11015-00
WASHER, plate
$2.65¢1 325
1
#15
90105-10226-00
Bolt, Flange
$9.56¢4 781
1
#16
90105-10228-00
Bolt, Flange
$13.57¢6 788
1
#17
90179-10658-00
NUT,SPEC'L SHAPE
$9.22¢4 613
1
#18
3D7-21447-00-00
BRACKET, FOOTREST
$19.03¢9 513
1
#19
90149-10031-00
SCREW
$6.49¢3 244
1
#20
3D7-2133F-00-00
BRACKET, MASTER CYLI
$17.90¢8 950
1
#21
92012-08014-00
BOLT, BUTTON HEAD
$7.56¢3 781
1
#22
3D7-21441-00-00
BRACKET, STOP SWITCH
$26.50¢13 250
1
#23
95022-06010-00
BOLT, FLANGE
$6.49¢3 244
1
#24
3D7-21451-00-00
Bolt, Flange
$4.40¢2 200
1
#25
92012-06010-00
BOLT, BUTTON HEAD
$2.91¢1 456
1
#26
3D7-2142K-00-00
BRACKET, RADIATOR
$18.31¢9 156
1
#27
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
#28
3D7-21321-00-00
STAY, SIDE COVER 1
$216.57¢108 288
1
#29
90111-08072-00
BOLT,HEX. SOCKET BUTTON
$7.94¢3 969
1
#30
3TB-22178-00-00
TENSIONER
$26.43¢13 213
1
#31
10V-22184-00-00
Bush
$8.03¢4 013
1
#32
90387-08024-00
Collar
$7.52¢3 762
1
#33
95022-08040-00
BOLT, FLANGE
$7.34¢3 669
1
#34
90201-08045-00
WASHER, PLATE
$5.66¢2 831
1
#35
30X-22178-00-00
TENSIONER
$37.55¢18 775
1
#36
10V-22184-00-00
Bush
$8.03¢4 013
1
#37
90387-08024-00
Collar
$7.52¢3 762
1
#38
95022-08040-00
BOLT, FLANGE
$7.34¢3 669
1
#39
90201-08045-00
WASHER, PLATE
$5.66¢2 831
1
#40
4R8-21308-01-00
HELMET HANGER ASSY
$87.00¢43 500
1
#41
90151-06067-00
SCREW, COUNTERSUNK
$5.80¢2 900
1
#42
3D7-2139X-00-00
Damper
$4.28¢2 138
1
#43
3MA-82591-00-00
BAND
$7.55¢3 775
1
#44
90464-16061-00
BAND
$8.35¢4 175
1
#45
3D7-2117F-00-00
Cover
$18.52¢9 263
1
#46
3D7-2117M-00-00
COVER 2
$8.15¢4 075
1
#47
90465-10098-00
CLAMP
$2.78¢1 388
1
#48
3D7-2117N-00-00
COVER 3
$8.34¢4 169
1
#49
3D7-2117R-00-00
COVER 4
$9.04¢4 519
1
#50
3D7-21288-00-00
GUIDE, CABLE
$25.33¢12 663
1
#51
92017-06010-00
BOLT, BUTTON HEAD
$3.65¢1 825
1
#52
3D7-21339-00-00
GUIDE, WIRE
$25.38¢12 688
1
#53
92017-06010-00
BOLT, BUTTON HEAD
$3.65¢1 825
1
#54
3D7-21161-00-00
HOLDER, CABLE
$14.01¢7 006
1
#55
95027-06010-00
BOLT,FLANGE(4MY)
$2.95¢1 475
1
#56
3D7-21162-00-00
HOLDER, CLUTCH CABLE
$12.42¢6 212
1
#57
92017-06010-00
BOLT, BUTTON HEAD
$3.65¢1 825
1
#58
5XT-25839-10-00
LABEL, BRAKE FLUID
$12.35¢6 175
1
#59
2N4-21717-00-00
Damper
$7.60¢3 800
1
#60
90338-16148-00
PLUG,SPEC'L SHAPE
$11.81¢5 906
1
#61
3D7-2163A-00-00
COVER, REAR FENDER 1 This item has been discontinued and may not be available. Contact us for more information.
No Disponible
1
#62
90464-16061-00
BAND
$8.35¢4 175
1
#63
3D7-21773-00-00
GROMMET This item has been discontinued and may not be available. Contact us for more information.
$9.56¢4 781
1
#64
3D7-28100-00-00
Tool Kit
$70.92¢35 463
1
#65
4GY-21107-10-00
TOOL BOX COMP.
$28.90¢14 450
1
#66
7H3-82131-00-00
BAND,BATTERY (replaces 18G-82131-00-00)
$19.11¢9 556
1
#67
90338-09130-00
PLUG,SPEC'L SHAPE
$6.91¢3 456
1
#68
90480-10017-00
Grommet
$8.09¢4 044
1
#69
3D7-8252U-00-00
Cover
$9.74¢4 869
1
#70
90464-16061-00
BAND
$8.35¢4 175
1
#71
3D7-2117T-00-00
COVER 5
$9.49¢4 744
1
#72
3D7-2117U-00-00
COVER 6
$9.53¢4 763
1
#73
3D7-2117W-00-00
COVER 8
$5.10¢2 550
1
#74
90338-15004-00
PLUG
$7.46¢3 731
1
