STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

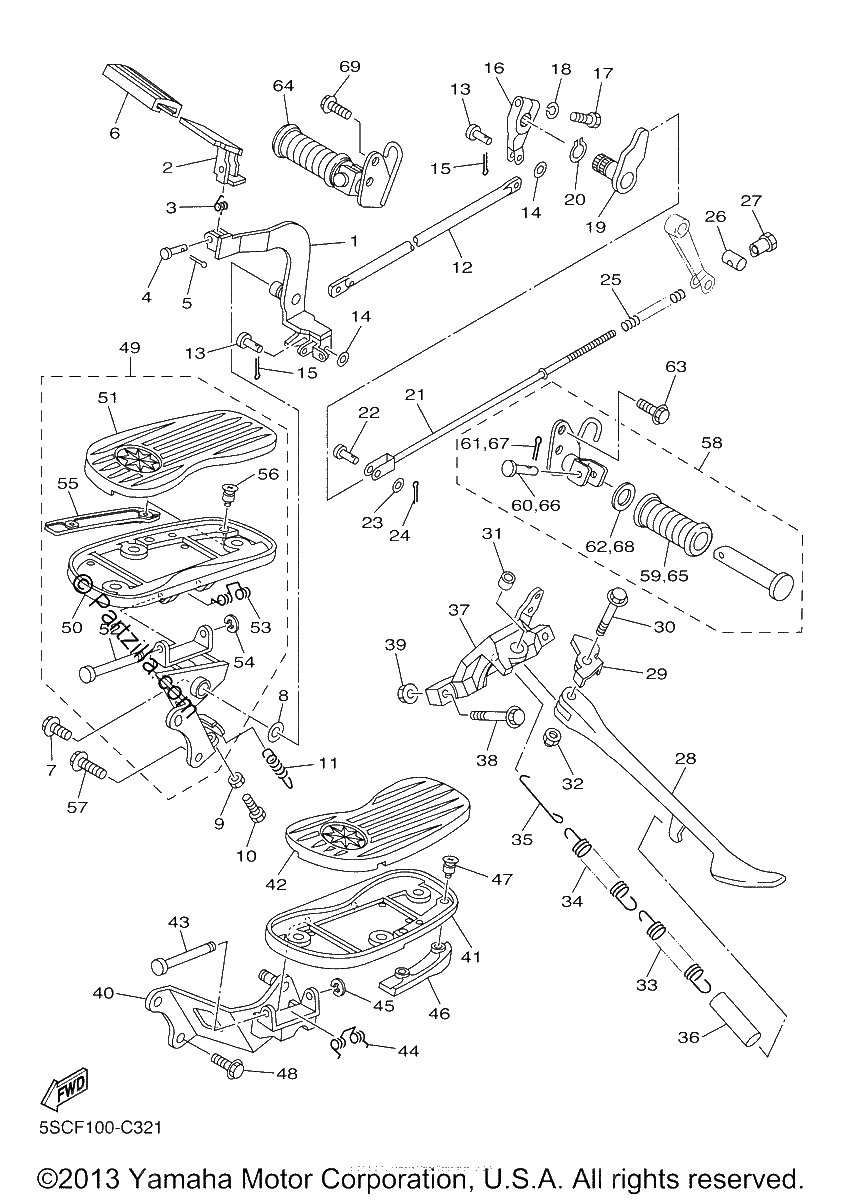

Diagrama de STAND FOOTREST

Repuestos

#1
5BN-27211-01-00
PEDAL, BRAKE
$165.95¢82 975
1
#2
4NK-27242-00-00
PEDAL, BRAKE
$43.31¢21 656
1
#3
90508-18023-00
SPRING, TORSION
$6.57¢3 287
1
#4
91701-06022-00
PIN
$2.16¢1 081
1
#5
91490-20015-00
PIN. COTTER
$2.20¢1 100
1
#6
4NK-27285-00-00
CAP
$38.71¢19 356
1
#7
90110-06119-00
BOLT, HEXAGON SOCKET
$5.95¢2 975
1
#8
90206-14086-00
WASHER, WAVE
$7.35¢3 675
1
#9
95317-06700-00
NUT(JN5)
$7.95¢3 975
1
#10
97017-06025-00
BOLT,HEXAGON (replaces 97007-06025-00)
$3.55¢1 775
1
#11
90506-20369-00
SPRING, TENSION
$5.46¢2 731
1
#12
4TR-27247-00-00
ROD 1
$44.04¢22 019
1
#13
90240-06108-00
PIN, CLEVIS
$7.86¢3 931
1
#14
90201-062P7-00
WASHER, PLATE
$4.86¢2 431
1
#15
91401-20012-00
PIN, COTTER
$2.20¢1 100
1
#16
4TR-27243-00-00
BOSS, BRAKE PEDAL
$51.81¢25 906
1
#17
90109-06468-00
BOLT
$7.09¢3 544
1
#18
92907-06100-00
WASHER, SPRING
$1.23¢613
1
#19
4TR-27212-00-00
SHAFT, BRAKE PEDAL
$34.67¢17 338
1
#20
99009-19400-00
CIRCLIP
$7.34¢3 669
1
#21
4TR-27231-00-00
ROD, BRAKE
$37.35¢18 675
1
#22
90240-06108-00
PIN, CLEVIS
$7.86¢3 931
1
#23
90201-062P7-00
WASHER, PLATE
$4.86¢2 431
1
#24
91401-20012-00
PIN, COTTER
$2.20¢1 100
1
#25
90501-10245-00
SPRING, COMPRESSION
$7.34¢3 669
1
#26
90249-12008-00
PIN
$7.34¢3 669
1
#27
90179-06411-00
NUT
$6.25¢3 125
1
#28
4KU-27311-13-00
STAND, SIDE
$226.08¢113 038
1
#29
5EL-27322-01-00
WASHER
$20.99¢10 494
1
#30
90105-10012-00
BOLT, WASHER BASED
$11.75¢5 875
1
#31
90387-1003G-00
COLLAR
$21.92¢10 962
1
#32
95607-10200-00
NUT,SELF-LOCKING
$3.96¢1 981
1
#33
90506-23490-00
SPRING, TENSION
$10.66¢5 331
1
#34
90506-29507-00
SPRING, TENSION
$15.34¢7 669
1
#35
5EL-27315-00-00
LINK, SIDE STAND
$9.04¢4 519
1
#36
90445-16641-00
HOSE (L60)
$7.28¢3 638
1
#37
5BN-27321-01-00
BRACKET, SIDE STAND
$298.41¢149 206
1
#38
90105-10727-00
BOLT, FLANGE
$5.95¢2 975
1
#39
4NK-27426-00-00
SPRING, RETURN
$7.55¢3 775
1
#39
95607-10200-00
NUT,SELF-LOCKING
$3.96¢1 981
1
#40
5BN-27412-03-00
BRACKET, FOOTREST 1
$278.23¢139 113
1
#41
5BN-27451-00-00
FOOTREST
$83.69¢41 844
1
#42
5BN-27413-00-00
COVER, FOOTREST
$36.54¢18 269
1
#43
3D8-27427-00-00
SHAFT
$7.31¢3 656
1
#44
4NK-27426-00-00
SPRING, RETURN
$7.55¢3 775
1
#45
99001-06600-00
CIRCLIP
$1.02¢513
1
#46
4WM-27496-00-00
MOLE 1
$65.17¢32 588
1
#47
98707-05010-00
SCREW, COUNTERSUNK
$6.91¢3 456
1
#48
90105-102A3-00
BOLT, WASHER BASED
$8.30¢4 150
1
#49
5BN-27420-00-00
FRONT FOOTREST ASSY (RIGHT)
$261.46¢130 731
1
#50
5BN-27461-00-00
FOOTREST
$134.56¢67 281
1
#51
5BN-27423-00-00
COVER, FOOTREST
$63.85¢31 925
1
#52
3D8-27427-00-00
SHAFT
$7.31¢3 656
1
#54
99001-06600-00
CIRCLIP
$1.02¢513
1
#55
4WM-27497-00-00
MOLE 2
$65.14¢32 569
1
#56
98707-05010-00
SCREW, COUNTERSUNK
$6.91¢3 456
1
#57
90105-102A3-00
BOLT, WASHER BASED
$8.30¢4 150
1
#58
4TR-27430-10-00
REAR FOOTREST ASSY 1
$93.42¢46 713
1
#59
120-27433-00-00
COVER, REAR FOOTREST
$8.97¢4 488
1
#60
91701-06032-00
PIN
$8.16¢4 081
1
#61
91490-20015-00
PIN. COTTER
$2.20¢1 100
1
#62
90201-20279-00
WASHER, PLATE
$8.24¢4 119
1
#63
90105-082A5-00
BOLT, FLANGE
$3.25¢1 625
1
#64
4TR-27440-10-00
REAR FOOTREST ASSY 2
$99.81¢49 906
1
#65
120-27433-00-00
COVER, REAR FOOTREST
$8.97¢4 488
1
#66
91701-06032-00
PIN
$8.16¢4 081
1
#67
91490-20015-00
PIN. COTTER
$2.20¢1 100
1
#68
90201-20279-00
WASHER, PLATE
$8.24¢4 119
1
#69
90105-082A5-00
BOLT, FLANGE
$3.25¢1 625
1
