TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

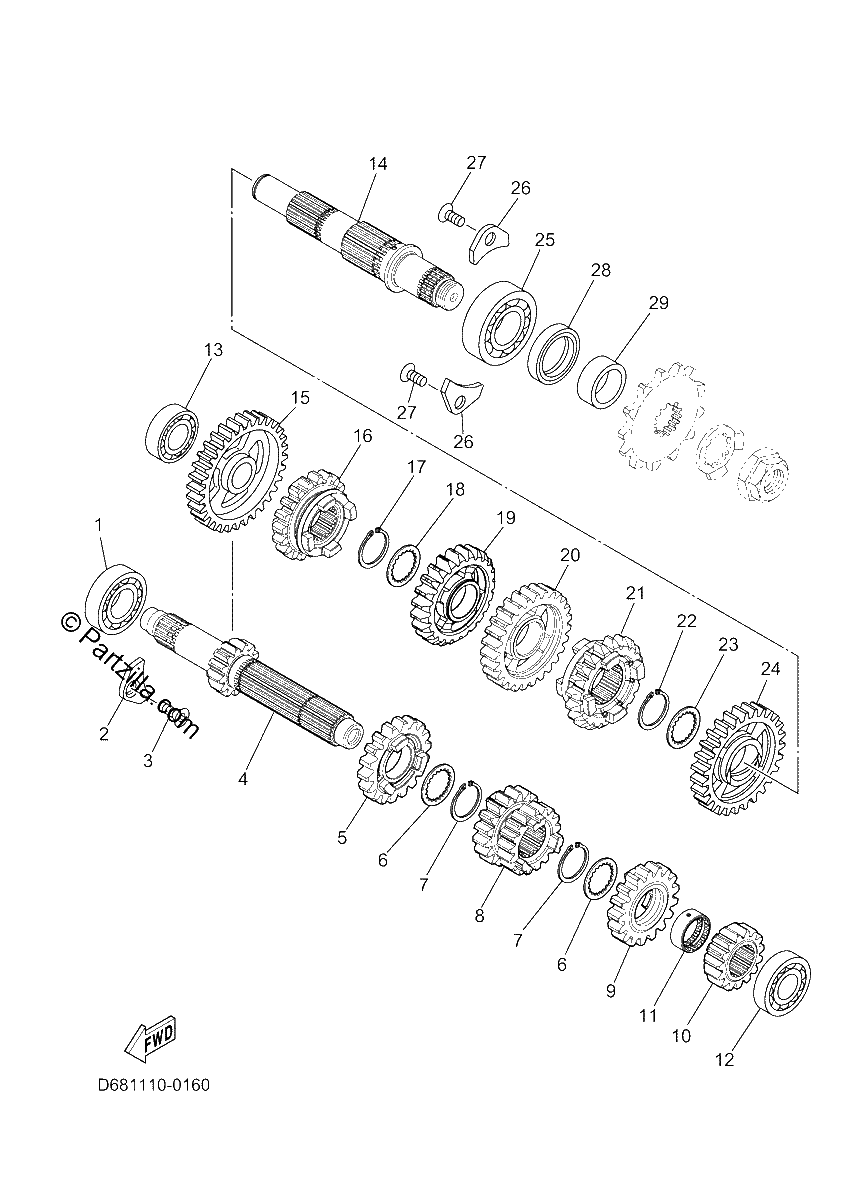

Diagrama de TRANSMISSION

Repuestos

#1
93306-00442-00
BEARING
$41.89¢20 944
1
#2
4JT-15381-01-00
PLATE, BEARING COV
$12.54¢6 269
1
#3
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$7.60¢3 800
1
#4
B4X-17411-00-00
AXLE, MAIN (13T)
$192.53¢96 263
1
#5
B4X-17161-00-00
GEAR, 6TH PINION (18T)
$103.05¢51 525
1
#6
90209-20008-00
WASHER
$10.21¢5 106
1
#7
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#8
B4X-17131-00-00
GEAR, 3RD PINION (17T/17T)
$258.06¢129 031
1
#9
B4X-17151-00-00
GEAR, 5TH PINION (17T)
$100.95¢50 475
1
#10
B4X-17121-00-00
GEAR, 2ND PINION (15T)
$100.33¢50 163
1
#11
90387-20006-00
Collar
$31.65¢15 825
1
#12
93306-20351-00
BEARING
$40.65¢20 325
1
#13
93306-00326-00
BEARING
$38.46¢19 231
1
#14
B4X-17421-00-00
AXLE, DRIVE
$189.44¢94 719
1
#15
1C3-17211-10-00
GEAR, 1ST WHEEL (31T)
$126.00¢63 000
1
#16
B4X-17261-00-00
GEAR, 6TH WHEEL (19T)
$198.72¢99 363
1
#17
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#18
90209-20008-00
WASHER
$10.21¢5 106
1
#19
B4X-17241-00-00
GEAR, 4TH WHEEL (23T)
$157.03¢78 513
1
#20
B4X-17231-00-00
GEAR, 3RD WHEEL (27T)
$185.63¢92 813
1
#21
B4X-17251-00-00
GEAR, 5TH WHEEL (20T)
$195.60¢97 800
1
#22
93410-26067-00
CIRCLIP,S-TYPE
$8.84¢4 419
1
#23
90209-23012-00
WASHER
$5.99¢2 994
1
#24
B4X-17221-00-00
GEAR, 2ND WHEEL (29T)
$165.63¢82 813
1
#25
93306-20447-00
BEARING (replaces 93306-20427-00)
$41.60¢20 800
1
#26
4JT-15381-01-00
PLATE, BEARING COV
$12.54¢6 269
1
#27
90151-06052-00
SCREW, COUNTERSUNK (replaces 90149-06074-00)
$7.60¢3 800
1
#28
93102-28012-00
Oil Seal
$17.48¢8 738
1
#29
90387-22004-00
COLLAR
$39.58¢19 788
1
