FRONT FORK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

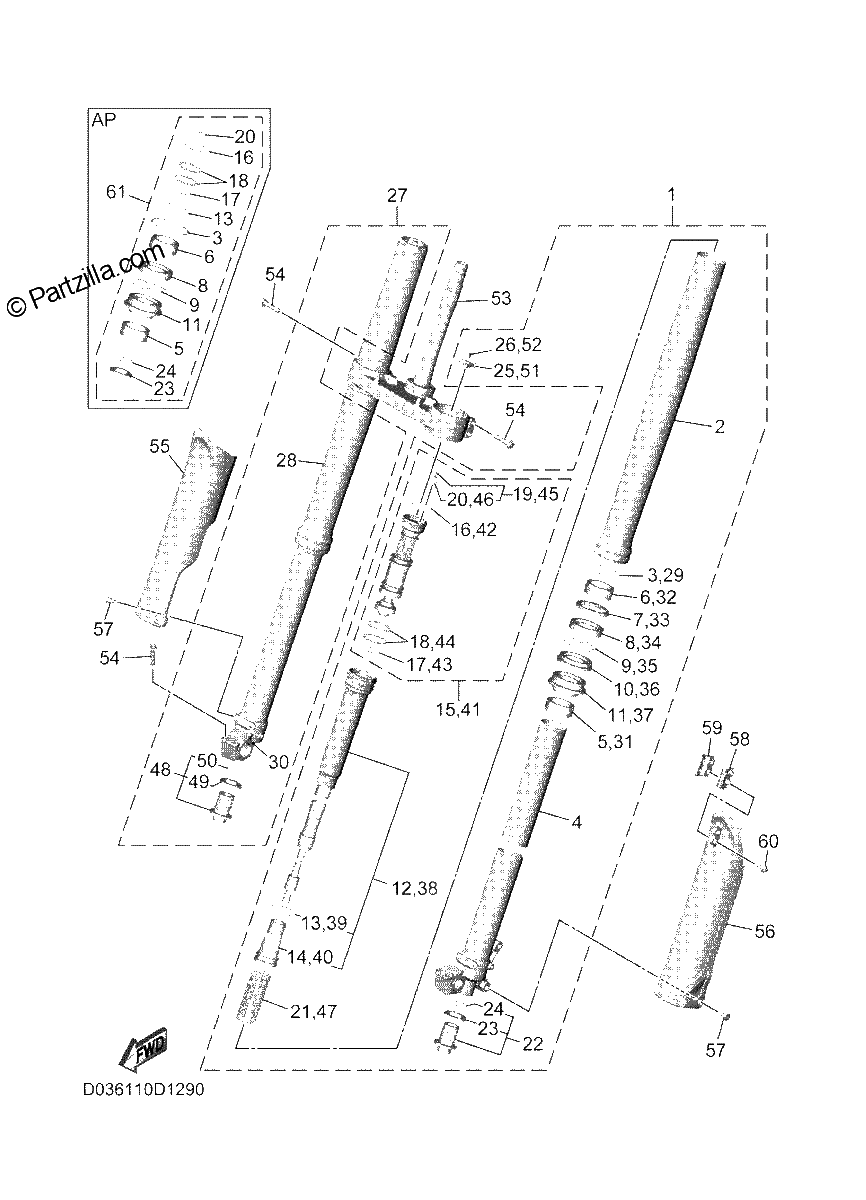

Diagrama de FRONT FORK

Repuestos

#1
D03-23102-00-00
FRONT FORK ASSY (L.H)
$1279.94¢639 969
1
#2
33D-23136-00-00
TUBE, OUTER
$822.24¢411 119
1
#3
17D-23153-00-00
RING, SNAP
$4.58¢2 289
1
#4
BR9-23120-01-00
INNER TUBE COMP2
$436.02¢218 011
1
#5
5XE-23171-L0-00
PISTON, FRONT FORK
$22.67¢11 333
1
#6
5XE-23125-L0-00
METAL, SLIDE 1
$23.02¢11 511
1
#7
5XC-23146-00-00
WASHER, OIL SEAL
$13.39¢6 693
1
#8
B29-23145-00-00
Oil Seal
$21.75¢10 873
1
#9
5XE-23153-L0-00
RING, SNAP
$7.04¢3 519
1
#10
B29-4381D-00-00
SCRAPER
$18.14¢9 068
1
#11
BHR-23144-00-00
SEAL, DUST
$21.87¢10 936
1
#12
D03-23170-00-00
CYLINDER COMP, FRONT FORK
$1032.69¢516 344
1
#13
1C3-23147-L1-00
O-RING
$3.51¢1 754
1
#14
BR9-23142-01-00
SEAT, SPRING UPPER
$55.67¢27 836
1
#15
D03-2316A-00-00
VALVE COMP
$453.38¢226 688
1
#16
1C3-23188-L2-00
O-RING
$7.61¢3 807
1
#17
1C3-23188-P0-00
O-RING
$6.51¢3 254
1
#18
1AE-23147-01-00
O-RING
$4.80¢2 398
1
#19
1C3-23190-L1-00
AIR VALVE COMP
$21.98¢10 988
1
#20
1C3-23188-R1-00
O-RING
$3.00¢1 501
1
#21
BR9-23141-70-00
SPRING, FRONT FORK (K=5.0)
$136.84¢68 419
1
#22
5XC-23111-01-00
BOLT, CAP
$75.81¢37 904
1
#23
2HH-23158-L0-00
GASKET
$10.43¢5 215
1
#24
276-23114-02-00
GASKET
$3.68¢1 840
1
#25
BHR-2319W-00-00
CAP
$9.99¢4 997
1
#26
1MC-23119-10-00
SCREW
$1.46¢730
1
#27
D03-23103-00-00
FRONT FORK ASSY (R.H)
$1356.39¢678 195
1
#28
33D-23136-00-00
TUBE, OUTER
$822.24¢411 119
1
#29
17D-23153-00-00
RING, SNAP
$4.58¢2 289
1
#30
BR9-23110-01-00
INNER TUBE COMP1
$436.02¢218 011
1
#31
5XE-23171-L0-00
PISTON, FRONT FORK
$22.67¢11 333
1
#32
5XE-23125-L0-00
METAL, SLIDE 1
$23.02¢11 511
1
#33
5XC-23146-00-00
WASHER, OIL SEAL
$13.39¢6 693
1
#34
B29-23145-00-00
Oil Seal
$21.75¢10 873
1
#35
5XE-23153-L0-00
RING, SNAP
$7.04¢3 519
1
#36
B29-4381D-00-00
SCRAPER
$18.14¢9 068
1
#37
BHR-23144-00-00
SEAL, DUST
$21.87¢10 936
1
#38
D03-23170-00-00
CYLINDER COMP, FRONT FORK
$1032.69¢516 344
1
#39
1C3-23147-L1-00
O-RING
$3.51¢1 754
1
#40
BR9-23142-01-00
SEAT, SPRING UPPER
$55.67¢27 836
1
#41
D03-2316A-00-00
VALVE COMP
$453.38¢226 688
1
#42
1C3-23188-L2-00
O-RING
$7.61¢3 807
1
#43
1C3-23188-P0-00
O-RING
$6.51¢3 254
1
#44
1AE-23147-01-00
O-RING
$4.80¢2 398
1
#45
1C3-23190-L1-00
AIR VALVE COMP
$21.98¢10 988
1
#46
1C3-23188-R1-00
O-RING
$3.00¢1 501
1
#47
BR9-23141-70-00
SPRING, FRONT FORK (K=5.0)
$136.84¢68 419
1
#48
5XC-23111-01-00
BOLT, CAP
$75.81¢37 904
1
#49
2HH-23158-L0-00
GASKET
$10.43¢5 215
1
#50
276-23114-02-00
GASKET
$3.68¢1 840
1
#51
BHR-2319W-00-00
CAP
$9.99¢4 997
1
#52
1MC-23119-10-00
SCREW
$1.46¢730
1
#53
B7R-23340-00-00
UNDER BRACKET COMP.
$678.97¢339 486
1
#54
95E34-08035-00
BOLT, FLANGE DEEP RECESS
$2.70¢1 351
1
#55
BHR-2315J-20-00
PROTECTOR 2
$18.91¢9 453
1
#56
BHR-2315H-20-00
PROTECTOR 1
$18.91¢9 453
1
#57
90109-06232-00
BOLT
$3.61¢1 805
1
#58
BHR-23466-00-00
CLAMP
$10.12¢5 060
1
#59
BHR-23467-00-00
CLAMP
$17.66¢8 832
1
#60
90105-06170-00
BOLT, FLANGE
$4.65¢2 323
1
#61
BHR-W003B-00-00
FORK SEALS KIT
$53.93¢26 967
1
