REAR WHEEL

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

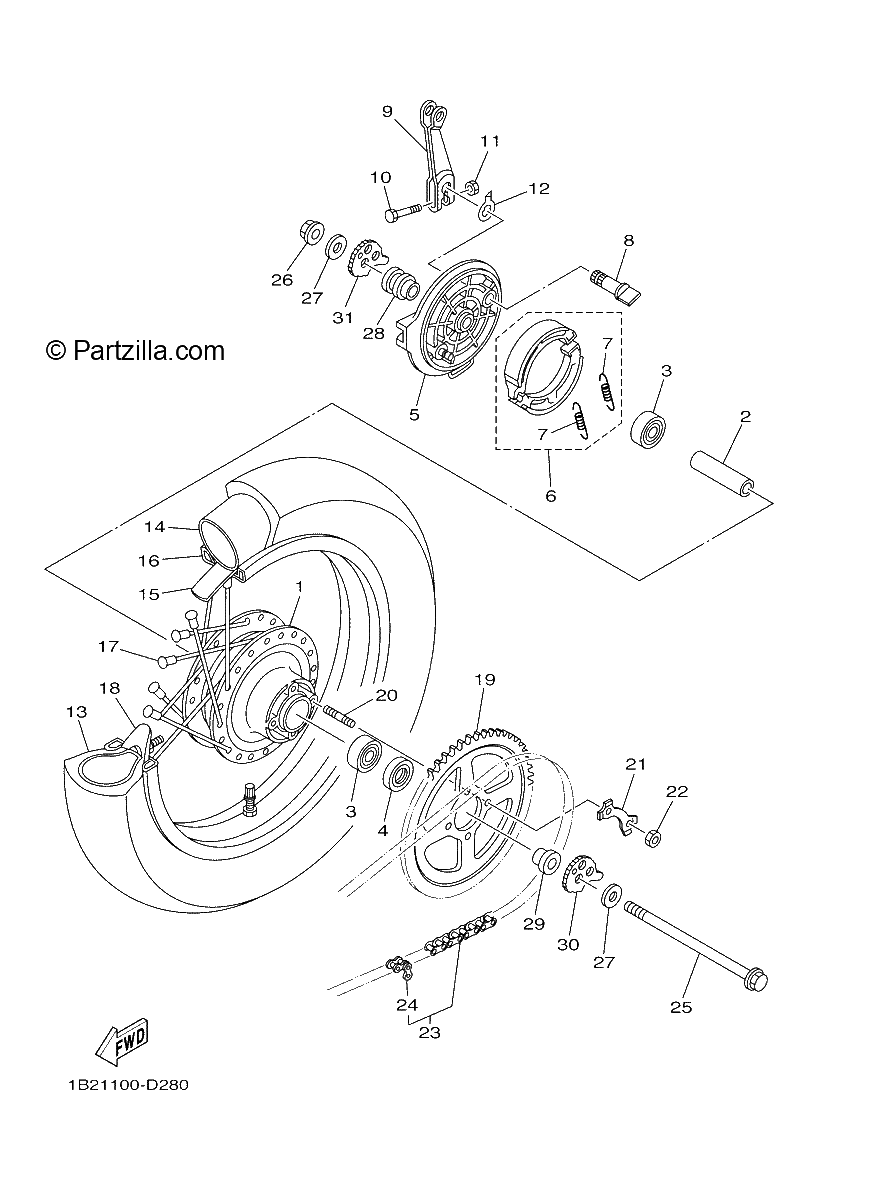

Diagrama de REAR WHEEL

Repuestos

#1
1B2-F5311-00-00
HUB, REAR
$168.79¢84 394
1
#2
90560-12170-00
SPACER
$18.43¢9 213
1
#3
93306-301YY-00
BEARING
$22.35¢11 175
1
#4
93106-20033-00
OIL SEAL
$13.14¢6 569
1
#5
1B2-F5321-00-00
PLATE, BRAKE SHOE
$105.60¢52 800
1
#6
4KN-W253E-11-00
BRAKE SHOE KIT
$26.69¢13 344
1
#7
90506-15260-00
SPRING,TENSION
$6.85¢3 425
1
#8
1B2-F5151-00-00
Camshaft
$22.76¢11 381
1
#9
55K-25355-00-00
LEVER, CAMSHAFT (replaces 5HH-F5355-01-00)
$41.86¢20 931
1
#10
97017-06030-00
BOLT
$3.57¢1 787
1
#11
95317-06600-00
NUT
$3.21¢1 606
1
#12
2JX-2533A-00-00
PLATE,INDICATOR
$9.00¢4 500
1
#13
94109-16019-00
Tire
$86.31¢43 156
1
#14
94209-16003-00
TUBE (90/100-16M) IR
$29.55¢14 775
1
#15
94330-16058-00
BAND, RIM (1.60-16)
$21.66¢10 831
1
#16
94416-16003-00
RIM (1.60-16) (replaces 94416-16803-00)
$208.56¢104 281
1
#17
1B2-F5304-20-00
SPOKE SET, REAR
$59.44¢29 719
1
#18
1B2-F5394-00-00
SPACER, BEAD
$51.69¢25 844
1
#19
1B2-F5454-30-00
SPROCKET, DRIVEN (54T)
$90.89¢45 444
1
#20
90116-10013-00
BOLT, stud
$6.99¢3 494
1
#21
5RM-F5412-00-00
WASHER
$2.71¢1 356
1
#22
90170-10206-00
NUT,HEXAGON
$3.15¢1 575
1
#23
9Y582-51121-00
CHAIN (replaces 94580-88122-00)
$121.24¢60 619
1
#24
94682-51001-00
. .JOINT, CHAIN (DID 428HD)
$5.41¢2 706
1
#25
1B2-F5381-10-00
AXLE, WHEEL
$23.96¢11 981
1
#26
95607-12200-00
NUT, SELF-LOCKING
$6.45¢3 225
1
#27
90201-126A7-00
WASHER, PLATE
$7.48¢3 738
1
#28
1B2-F5383-00-00
COLLAR, WHEEL
$12.75¢6 375
1
#29
90387-127E0-00
COLLAR (replaces 90387-12670-00)
$9.00¢4 500
1
#30
1B2-F5388-00-00
PULLER, CHAIN 1
$8.25¢4 125
1
#31
1B2-F5389-00-00
PULLER, CHAIN 2
$6.14¢3 069
1
