FUEL TANK 3

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

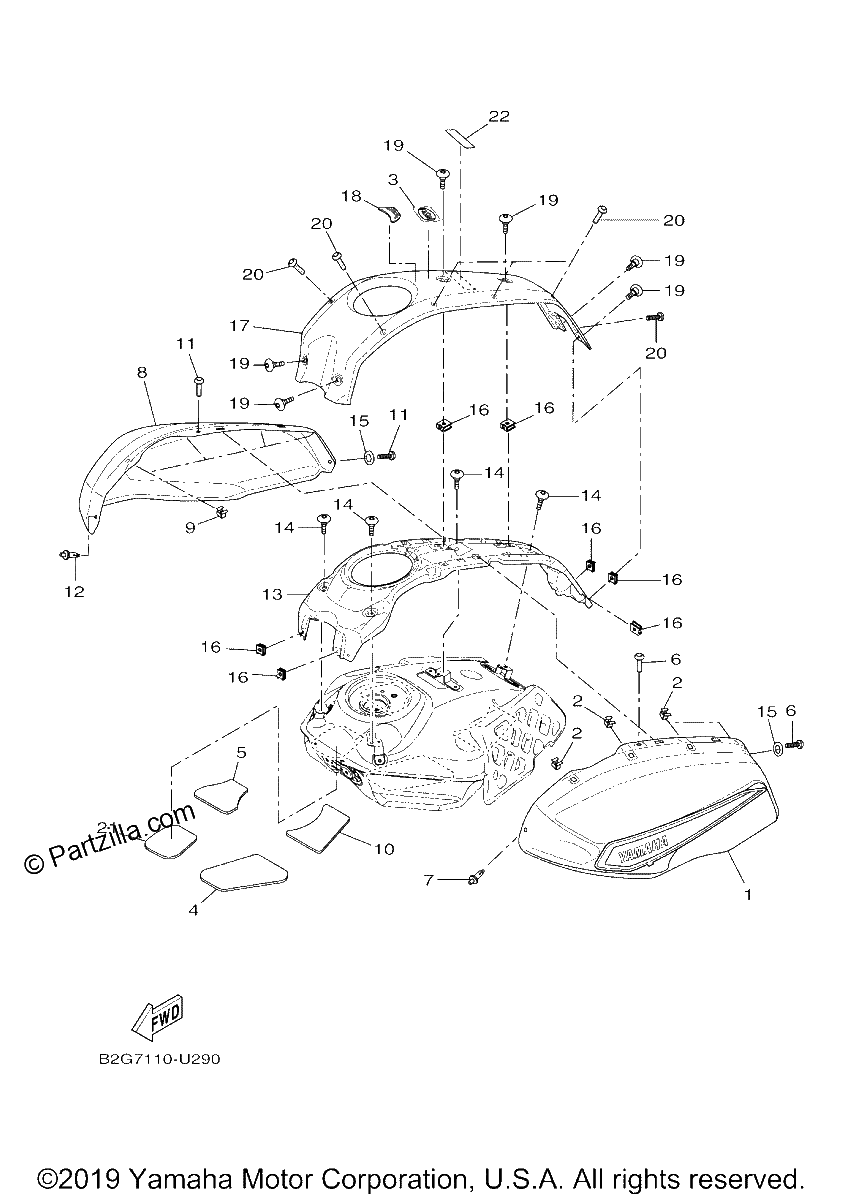

Diagrama de FUEL TANK 3

Repuestos

#1
B2G-Y24HA-00-01
COVER, TANK SIDE 1 ASSY
$772.49¢386 244
1
#2
90183-05X08-00
Nut, Spring
$30.99¢15 494
1
#3
B90-2416B-01-00
EMBLEM
$46.08¢23 038
1
#4
B2G-2315J-00-00
PROTECTOR 2
$22.35¢11 175
1
#5
B2G-24595-00-00
Protector
$10.96¢5 481
1
#6
90111-05012-00
bolt
$7.94¢3 969
1
#7
90269-06008-00
RIVET
$8.80¢4 400
1
#8
B2G-Y24JA-00-01
COVER, TANK SIDE 2 ASSY
$803.74¢401 869
1
#9
90183-05X08-00
Nut, Spring
$30.99¢15 494
1
#10
B2G-24193-00-00
SEAT, TANK PROTECTOR
$15.06¢7 531
1
#11
90111-05012-00
bolt
$7.94¢3 969
1
#12
90269-06008-00
RIVET
$8.80¢4 400
1
#13
B34-F41B1-00-00
COVER, TANK
$190.59¢95 294
1
#14
90111-05011-00
BOLT, HEX. SOCKET BUTTON
$5.19¢2 594
1
#15
90201-05725-00
WASHER, PLATE
$8.09¢4 044
1
#16
90183-05X04-00
Nut, Spring
$37.14¢18 569
1
#17
B2G-2411A-00-P0
OUTER PANEL 1
$208.99¢104 494
1
#18
B34-F4141-00-00
PROTECTOR, FUEL TANK
$50.08¢25 038
1
#19
90111-05011-00
BOLT, HEX. SOCKET BUTTON
$5.19¢2 594
1
#20
90111-05012-00
bolt
$7.94¢3 969
1
#21
B2G-2315H-00-00
PROTECTOR 1
$14.81¢7 406
1
#22
1TP-2118K-A1-00
LABEL, CAUTION
$7.16¢3 581
1
