STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

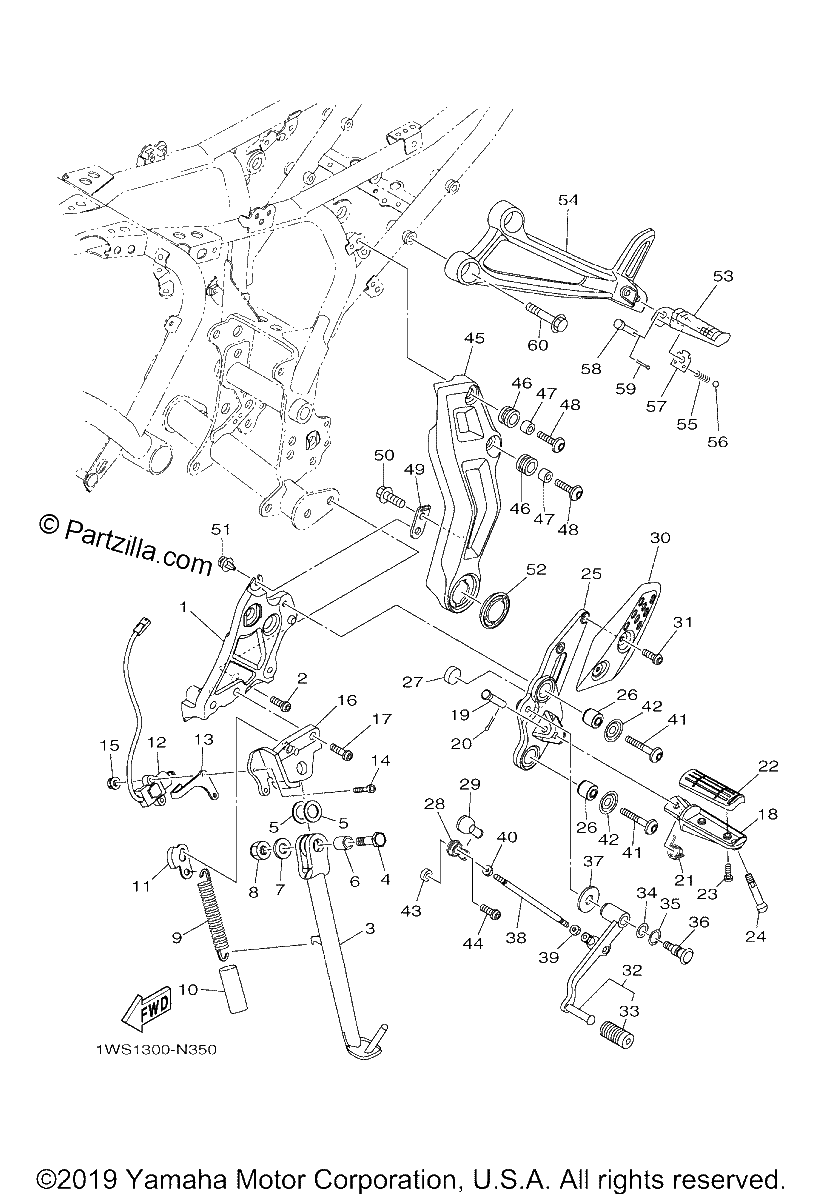

Diagrama de STAND FOOTREST

Repuestos

#1
B34-274A3-00-00
BRACKET, ADAPTER 1
$98.69¢49 346
1
#2
90111-10060-00
BOLT, HEX. SOCKET BUTTON
$5.06¢2 530
1
#3
1WS-27311-00-00
STAND, SIDE
$73.94¢36 973
1
#4
90101-10025-00
bolt
$8.50¢4 249
1
#5
90201-17018-00
WASHER, PLATE
$1.61¢805
1
#6
90387-10050-00
COLLAR
$22.08¢11 040
1
#7
90201-10035-00
WASHER, plate
$3.91¢1 955
1
#8
90185-10023-00
NUT, SELF-LOCKING
$6.16¢3 082
1
#9
90506-23018-00
Spring, Tension
$21.78¢10 891
1
#10
5VX-27351-00-00
GUIDE, SIDE STAND
$7.28¢3 640
1
#11
5VX-27315-00-00
LINK, SIDE STAND
$6.51¢3 254
1
#12
1WS-82566-00-00
SWITCH, SIDE STAND
$55.11¢27 554
1
#13
1WS-2419A-00-00
HOLDER
$7.98¢3 991
1
#14
90110-05071-00
BOLT, HEXAGON SOCK
$2.68¢1 340
1
#15
95607-05200-00
NUT,U FLANGE (replaces 95602-05200-00)
$7.51¢3 755
1
#16
1WS-27321-00-00
BRACKET, SIDE STAN
$71.64¢35 823
1
#17
90111-10058-00
BOLT, HEX. SOCKET BUTTON
$4.94¢2 472
1
#18
1WS-27451-00-00
Footrest
$34.79¢17 394
1
#19
91702-08040-00
PIN, CLEVIS
$4.45¢2 225
1
#20
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.32¢1 662
1
#21
90508-18056-00
SPRING, TORSION
$1.45¢724
1
#22
3YX-27413-00-00
COVER, FOOTREST
$27.65¢13 823
1
#23
98580-05014-00
SCREW, PAN HEAD
$8.04¢4 019
1
#24
90109-08225-00
BOLT
$5.65¢2 823
1
#25
1WS-27442-10-00
BRACKET 2
$81.78¢40 888
1
#26
36Y-27414-00-00
DAMPER, FOOTREST
$23.85¢11 925
1
#27
5VX-27114-00-00
STOPPER, MAIN STAND
$7.23¢3 617
1
#28
5VX-18116-00-00
JOINT, ROD 1
$66.11¢33 057
1
#29
5VX-18154-00-00
COVER, DUST
$5.58¢2 789
1
#30
1WS-27445-10-00
PLATE 1
$41.24¢20 620
1
#31
92014-06012-00
BOLT,BUTTON HEAD
$2.71¢1 357
1
#32
B34-18110-00-00
SHIFT PEDAL ASSY
$75.68¢37 841
1
#33
1WS-18113-00-00
COVER, SHIFT PEDAL
$4.91¢2 455
1
#34
90201-12051-00
WASHER, PLATE
$6.88¢3 439
1
#35
90206-12074-00
WASHER,WAVE
$7.65¢3 824
1
#36
4BP-27434-11-00
BOLT
$2.79¢1 397
1
#37
90201-08053-00
WASHER, PLATE
$6.38¢3 191
1
#38
B4C-18115-00-00
ROD, SHIFT
$18.07¢9 033
1
#39
90170-06026-00
Nut
$6.89¢3 444
1
#40
95314-06700-00
Nut
$6.87¢3 433
1
#41
90110-08071-00
BOLT, HEXAGON SOCKET HEAD
$7.67¢3 835
1
#42
90209-08295-00
WASHER
$7.30¢3 651
1
#43
90387-06106-00
COLLAR
$5.93¢2 967
1
#44
92012-06020-00
BOLT, BUTTON HEAD
$6.88¢3 439
1
#45
1WS-27453-10-00
COVER 1
$77.43¢38 715
1
#46
90480-14003-00
GROMMET
$6.83¢3 415
1
#47
90387-06057-00
COLLAR
$6.75¢3 375
1
#48
90149-06105-00
SCREW
$4.84¢2 421
1
#49
1WS-27425-00-00
BRACKET, FOOTREST 2
$2.02¢1 012
1
#50
95D02-06010-00
BOLT, FLANGE DEEP RECESS
$0.28¢138
1
#51
90269-08008-00
RIVET
$1.77¢886
1
#52
1WS-27475-00-P0
CAP 1 | MBL2
$38.52¢19 263
1
#53
3VR-27431-02-00
FOOTREST, REAR 1
$27.22¢13 610
1
#54
1WS-2741L-01-00
BRACKET 4
$84.02¢42 009
1
#55
90501-12743-00
SPRING, COMPRESSION
$3.51¢1 754
1
#56
93501-04011-00
BALL
$6.87¢3 433
1
#57
5VX-27437-00-00
WASHER, SPECIAL
$7.35¢3 674
1
#58
91702-08040-00
PIN, CLEVIS
$4.45¢2 225
1
#59
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.32¢1 662
1
#60
90110-08231-00
BOLT, HEXAGON SOCKET HEAD
$6.92¢3 461
1
