FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

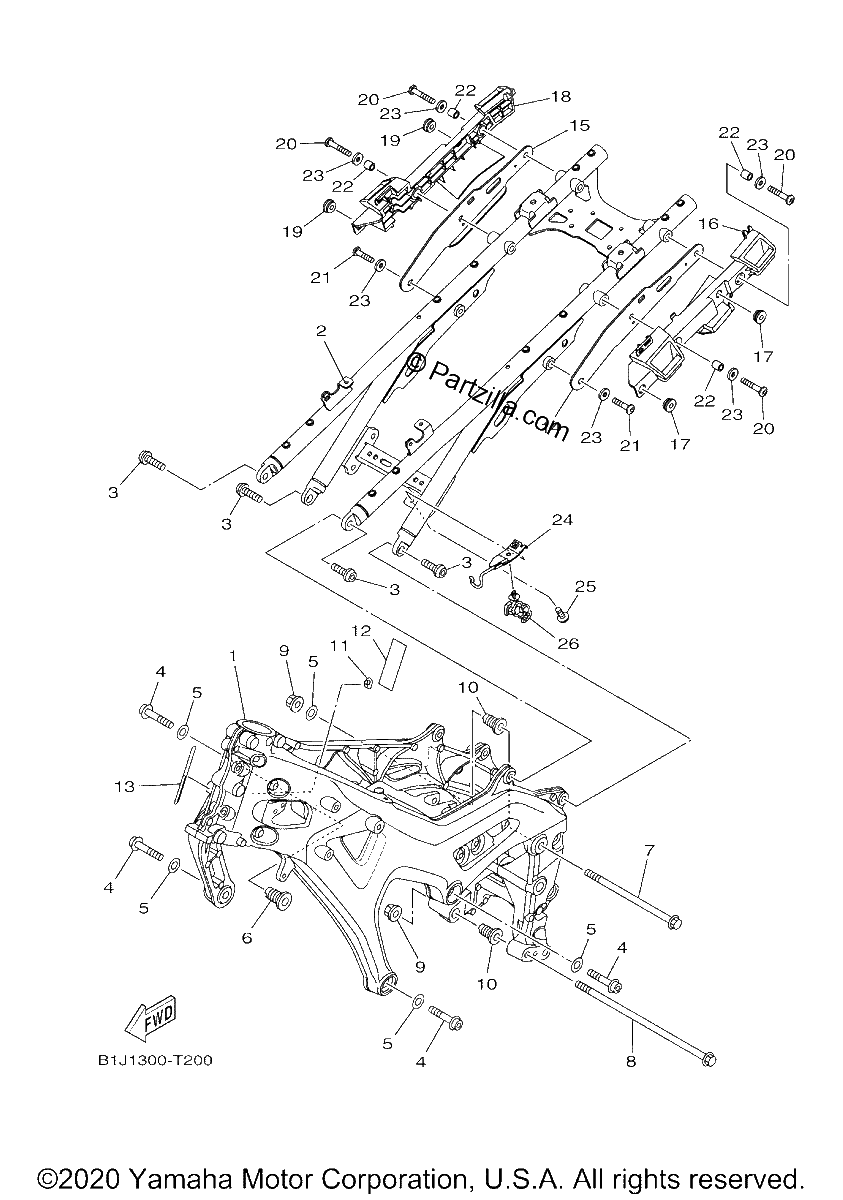

Diagrama de FRAME

Repuestos

#1
B1J-21110-00-00
FRAME COMP.
$1369.64¢684 819
1
#2
B5C-21190-00-00
REAR FRAME COMP.
$756.69¢378 344
1
#3
90149-10060-00
SCREW (replaces 90149-10059-00)
$7.07¢3 536
1
#4
90110-10043-00
BOLT, HEXAGON SOCKET HEAD
$4.13¢2 064
1
#5
90201-10075-00
WASHER, PLATE
$2.74¢1 368
1
#6
1RC-21495-00-00
BOLT, ENGINE ADJUSTING
$19.96¢9 982
1
#7
90105-10391-00
BOLT, FLANGE
$11.30¢5 652
1
#8
90105-10437-00
BOLT, FLANGE
$12.60¢6 302
1
#9
90179-10024-00
NUT
$9.63¢4 813
1
#10
4C8-21495-00-00
BOLT, ENGINE ADJUSTING
$20.82¢10 408
1
#11
5VX-21289-00-00
PLUG, BLIND
$4.29¢2 145
1
#12
1HP-H2176-00-00
DAMPER
$1.66¢828
1
#13
1RC-2117G-00-00
PROTECTOR
$4.54¢2 271
1
#14
B5C-21214-00-00
REINF., FRAME RR.
$19.15¢9 574
1
#15
B5C-21224-00-00
REINF., FRAME RR.
$19.15¢9 574
1
#16
B5C-2164H-00-00
STAY 3
$76.06¢38 031
1
#17
90480-13014-00
GROMMET
$7.51¢3 755
1
#18
B5C-2164J-00-00
STAY 4
$85.84¢42 918
1
#19
90480-13014-00
GROMMET
$7.51¢3 755
1
#20
90149-08220-00
SCREW
$3.22¢1 610
1
#21
90110-08220-00
BOLT, HEXAGON SOCKET HEAD
$6.43¢3 214
1
#22
90387-08077-00
COLLAR
$7.14¢3 571
1
#23
90201-087P8-00
WASHER, plate
$2.91¢1 455
1
#24
B1J-22465-00-00
HOLDER
$18.47¢9 234
1
#25
90111-06103-00
BOLT,HEX. SOCKET BUT
$5.65¢2 823
1
#26
90464-13249-00
CLAMP
$3.29¢1 644
1
