FUEL TANK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

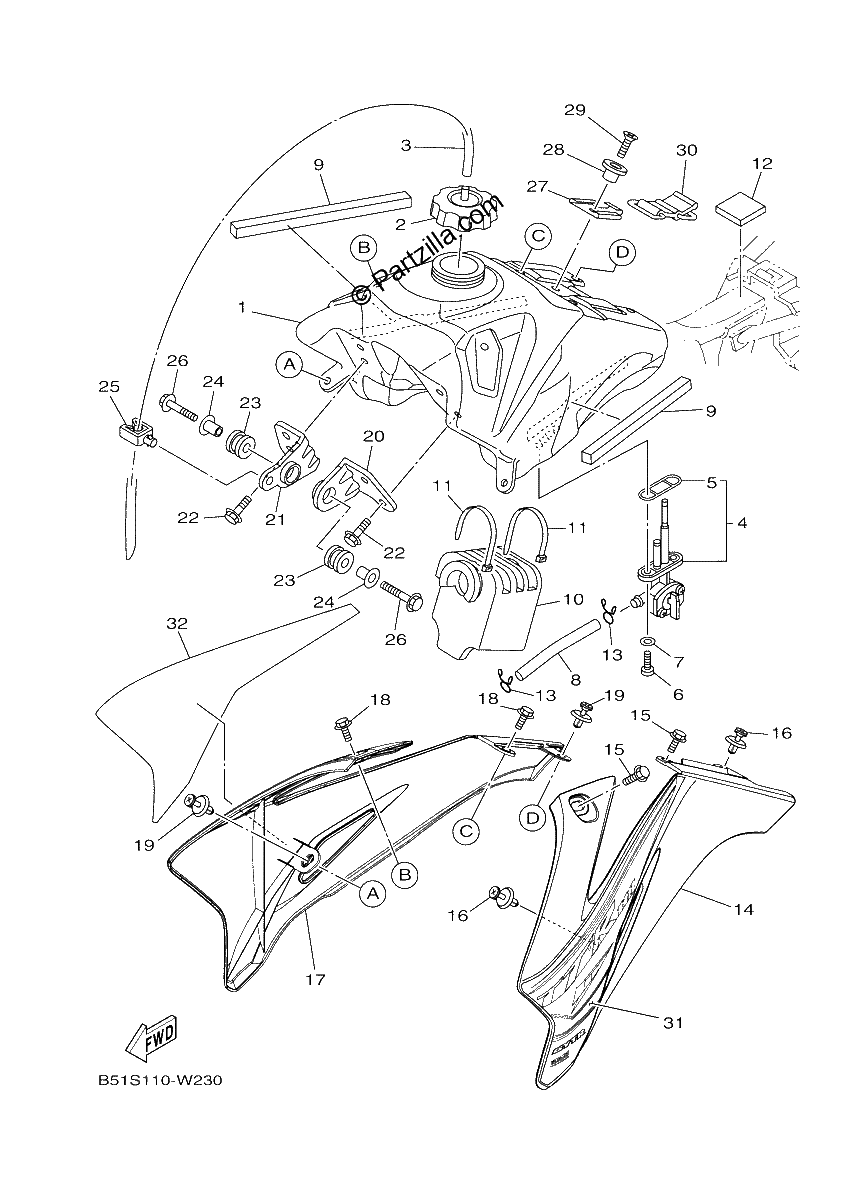

Diagrama de FUEL TANK

Repuestos

#1
5B6-24110-01-00
FUEL TANK COMP.
$344.26¢172 132
1
#2
2FJ-24610-20-00
CAP ASSY (replaces 2FJ-24610-10-00)
$67.76¢33 879
1
#3
5B6-21826-10-00
Pipe, Breather
$10.38¢5 192
1
#4
1P6-24500-10-00
FUEL COCK ASSY 1
$134.93¢67 465
1
#5
1P6-24512-10-00
O-Ring
$15.93¢7 964
1
#6
98507-06014-00
SCREW, PAN
$6.76¢3 381
1
#7
92907-06600-00
WASHER, PLATE (6TA)
$0.89¢443
1
#8
5B6-24311-00-00
PIPE, FUEL 1
$17.12¢8 562
1
#9
5B6-2411J-00-00
DAMPER, side cover
$3.90¢1 949
1
#10
5B6-24181-00-00
DAMPER, locating 1
$46.10¢23 052
1
#11
90465-13152-00
CLAMP
$4.52¢2 260
1
#12
2X6-24183-00-00
DAMPER, LOCATING 3
$1.93¢966
1
#13
90467-09006-00
CLIP, SCISSOR | FOR CAL
$2.74¢1 368
1
#14
5B6-2137A-00-00
SCOOP AIR ASSY. 1
$52.30¢26 151
1
#15
90105-06064-00
Bolt, Flange
$2.92¢1 461
1
#16
90269-07076-00
RIVET,SPEC'L SHAPE
$6.55¢3 278
1
#17
5B6-2137B-00-00
SCOOP AIR ASSY. 2
$60.89¢30 446
1
#18
90105-06064-00
Bolt, Flange
$2.92¢1 461
1
#19
90269-07076-00
RIVET,SPEC'L SHAPE
$6.55¢3 278
1
#20
5B6-24157-00-00
STAY, FUEL TANK 1
$20.67¢10 333
1
#21
5B6-24158-00-00
STAY, FUEL TANK 2
$16.40¢8 199
1
#22
95802-06010-00
BOLT, FLANGE | FOR CALIFORNIA
$3.12¢1 558
1
#23
90480-18290-00
Grommet
$7.67¢3 835
1
#24
90387-066J1-00
Collar
$7.51¢3 755
1
#25
90464-13003-00
Clamp
$7.13¢3 565
1
#26
95802-06030-00
Bolt, Flange
$4.28¢2 139
1
#27
5B6-24116-00-00
STAY, FUEL TANK 2
$15.69¢7 843
1
#28
4EW-2412F-00-00
BRACKET,SEAT (replaces 1B2-F412F-00-00)
$13.91¢6 958
1
#29
98702-06025-00
Screw, Flat Head
$6.75¢3 375
1
#30
5B6-24173-00-00
BAND, TANK FITTING 1
$19.79¢9 896
1
#31
B51-24244-60-00
GRAPHIC, FUEL TANK 1
$32.00¢16 002
1
#32
B51-24245-60-00
GRAPHIC, FUEL TANK 2
$31.66¢15 830
1
