FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

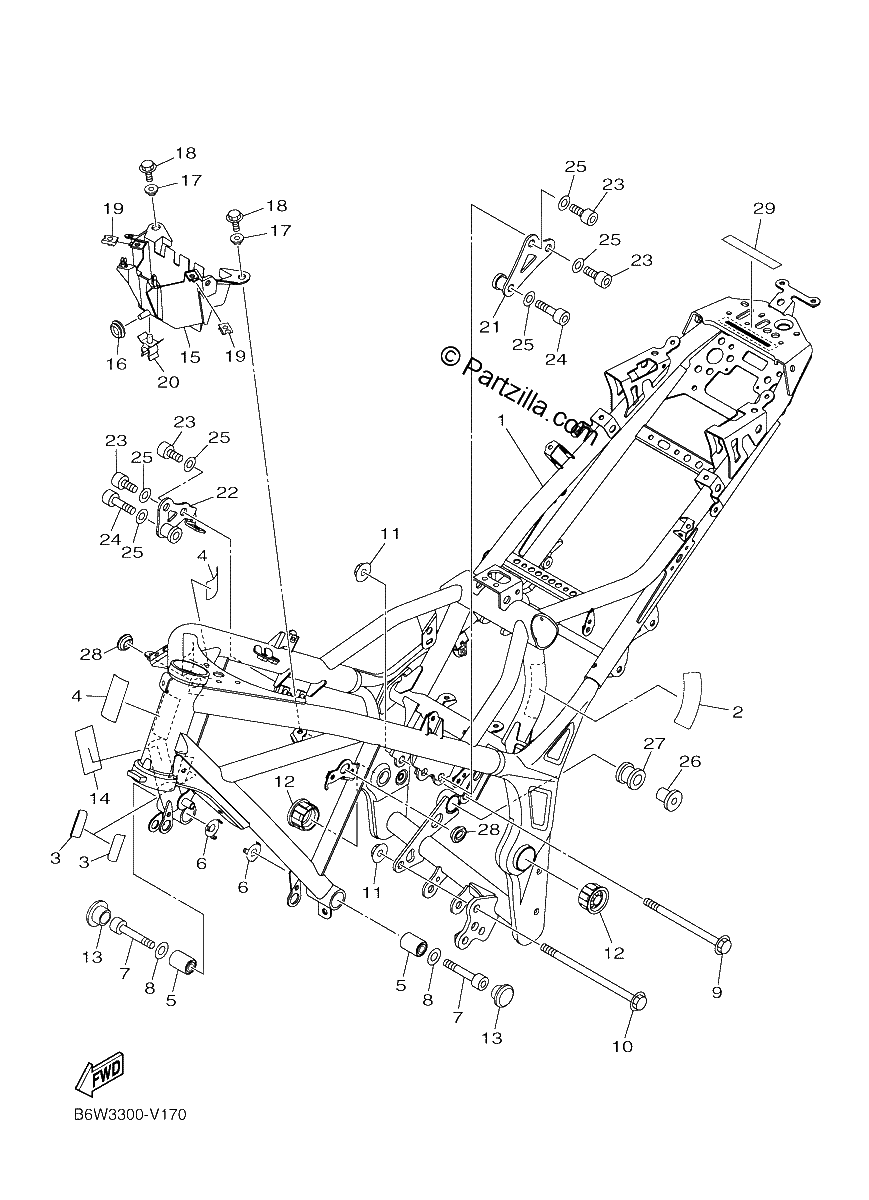

Diagrama de FRAME

Repuestos

#1
B04-F1110-00-P1
FRAME COMP.
$657.16¢328 581
1
#2
1WD-F1652-00-00
PROTECTOR
$4.40¢2 200
1
#3
1WD-F193A-00-00
PROTECTOR
$2.65¢1 325
1
#4
5D9-F414G-00-00
SEAL
$2.13¢1 063
1
#5
90388-10816-00
DAMPER (replaces 1WD-F2123-00-00)
$27.34¢13 669
1
#6
1WD-F191B-00-00
PLATE 1
$7.91¢3 956
1
#7
91317-10060-00
BOLT
$7.81¢3 906
1
#8
90201-10854-00
WASHER, PLATE
$1.02¢513
1
#9
90105-10889-00
BOLT, FLANGE
$5.76¢2 881
1
#10
90105-10891-00
BOLT, FLANGE
$6.66¢3 331
1
#11
90179-10805-00
NUT
$1.74¢869
1
#12
1WD-F135F-00-00
COVER
$2.95¢1 475
1
#13
90338-23801-00
PLUG
$1.33¢663
1
#14
B04-F414G-00-00
SEAL
$4.31¢2 156
1
#15
1WD-F1171-00-00
BOX
$8.10¢4 050
1
#16
90480-13398-00
GROMMET
$8.16¢4 081
1
#17
90387-07819-00
COLLAR
$3.23¢1 613
1
#18
95022-06014-00
BOLT, FLANGE
$3.14¢1 569
1
#19
90183-06818-00
NUT, SPRING
$0.93¢463
1
#20
90464-12015-00
CLAMP
$1.23¢613
1
#21
1WD-F122A-00-00
STAY 1
No Disponible
1
#22
B04-F122B-00-00
STAY 2
$9.04¢4 519
1
#23
91317-10020-00
BOLT
$8.22¢4 113
1
#24
91317-10045-00
BOLT
$6.67¢3 338
1
#25
92907-10600-00
WASHER (6TA)
$7.35¢3 675
1
#26
90387-08813-00
COLLAR
$6.59¢3 294
1
#27
5TP-E4747-00-00
DAMPER, MUFFLER
$15.15¢7 575
1
#28
90480-01558-00
Grommet
$4.69¢2 344
1
#29
2DS-F414E-00-00
SEAL 2
$6.06¢3 031
1
