FUEL TANK

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

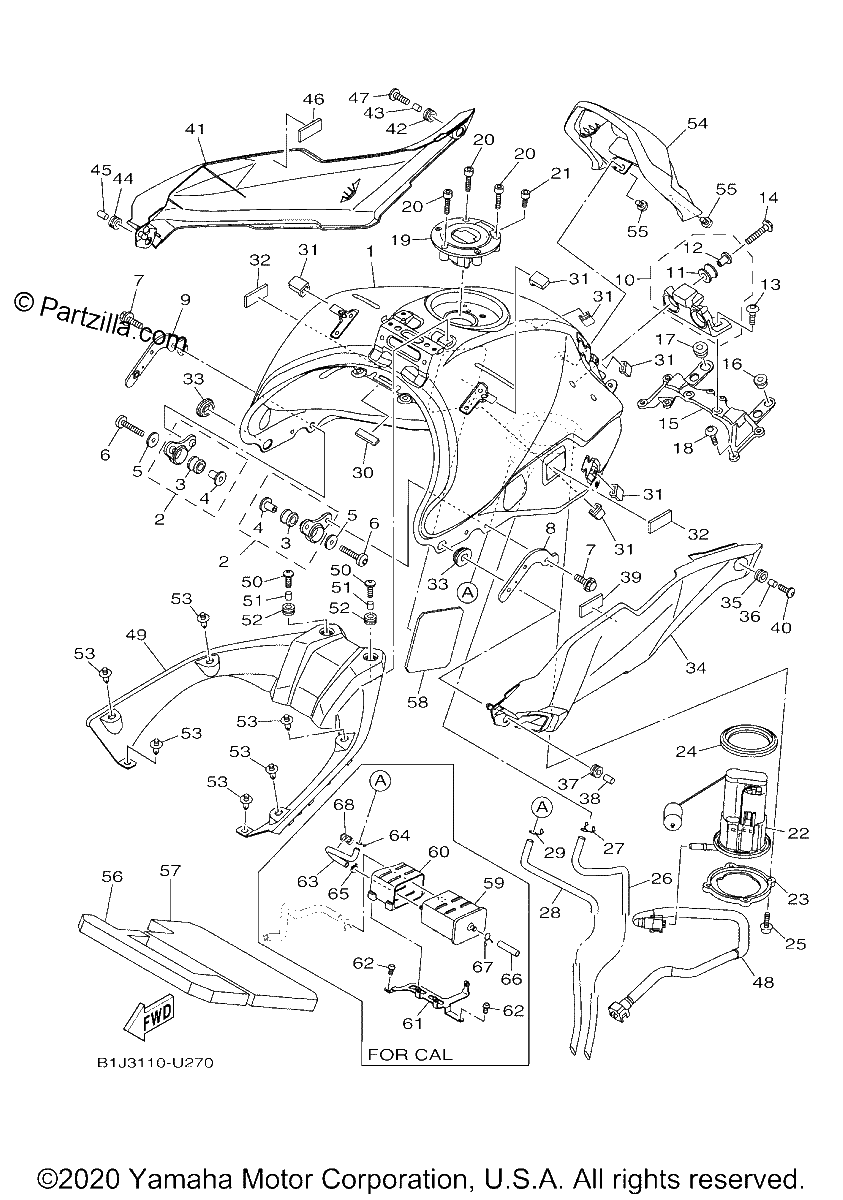

Diagrama de FUEL TANK

Repuestos

#1
2PP-24110-01-P6
FUEL TANK COMP. (replaces 2PP-24110-00-P6)
$849.99¢424 994
1
#2
23P-24104-00-00
TANK BRACKET ASSY (replaces 23P-24104-01-00)
$60.76¢30 381
1
#3
90480-18008-00
GROMMET
$3.79¢1 894
1
#4
90387-06266-00
COLLAR
$4.68¢2 338
1
#5
90201-06072-00
WASHER, PLATE
$7.63¢3 813
1
#6
92012-06035-00
BOLT, BUTTON HEAD
$2.05¢1 025
1
#7
90119-06200-00
BOLT, WITH WASHER
$7.48¢3 738
1
#8
2PP-2411F-00-00
PLATE, FITTING
$9.79¢4 894
1
#9
2PP-2411L-00-00
HOOK TANK FITTING
$9.55¢4 775
1
#10
2PP-24105-00-00
TANK BRACKET ASSY 2
$41.57¢20 787
1
#11
3D7-24339-00-00
GROMMET
$3.93¢1 963
1
#12
90387-06136-00
COLLAR
$6.76¢3 381
1
#13
90111-06136-00
BOLT, HEX. SOCKET BUTTON
$5.61¢2 806
1
#14
95817-06025-00
BOLT,FLANGE (replaces 90105-06125-00)
$1.75¢875
1
#15
2PP-2413Y-00-00
BRACKET, TANK FITTING
$44.41¢22 206
1
#16
90480-13014-00
GROMMET
$8.16¢4 081
1
#17
90480-01559-00
Grommet
$5.72¢2 863
1
#18
92017-06020-00
BOLT, BUTTON HEAD
$3.04¢1 519
1
#19
39P-24602-10-00
CAP ASSY
$312.61¢156 306
1
#20
90110-05112-00
BOLT, HEXAGON SOCKET HEAD
$8.91¢4 456
1
#21
91312-05010-00
BOLT
$5.86¢2 931
1
#22
1RC-13907-00-00
FUEL PUMP COMP.
$463.40¢231 700
1
#23
1RC-24491-00-00
BRACKET, FUEL PUMP
$29.35¢14 675
1
#24
1RC-24486-00-00
O-RING
$29.22¢14 612
1
#25
90110-05028-00
BOLT, HEXAGON SOCKET HEAD
$7.48¢3 738
1
#26
1RC-24315-00-00
PIPE 5
$15.65¢7 825
1
#27
90467-090A2-00
Clip
$2.97¢1 487
1
#28
1RC-24316-00-00
PIPE 6 | FOR U49
$14.16¢7 081
1
#29
90467-090A2-00
Clip
$2.97¢1 487
1
#30
2S3-28347-00-00
MOLE 3
$7.91¢3 956
1
#31
5PW-2411J-01-00
DAMPER, SIDE COVER
$7.65¢3 825
1
#32
2PP-2411G-00-00
HOOK, SIDE COVER 1
$8.03¢4 013
1
#33
90480-01558-00
Grommet
$4.69¢2 344
1
#34
B5C-24129-00-00
COVER, SIDE 1
$32.02¢16 013
1
#35
90480-13018-00
GROMMET
$7.43¢3 713
1
#36
90387-0611W-00
COLLAR
$3.79¢1 894
1
#37
90480-13018-00
GROMMET
$7.43¢3 713
1
#38
90387-06026-00
COLLAR
$8.24¢4 119
1
#39
2PP-2411G-00-00
HOOK, SIDE COVER 1
$8.03¢4 013
1
#40
90111-05007-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#41
B5C-24139-00-00
COVER, SIDE 2
$32.02¢16 013
1
#42
90480-13018-00
GROMMET
$7.43¢3 713
1
#43
90387-0611W-00
COLLAR
$3.79¢1 894
1
#44
90480-13018-00
GROMMET
$7.43¢3 713
1
#45
90387-06026-00
COLLAR
$8.24¢4 119
1
#46
2PP-2411G-00-00
HOOK, SIDE COVER 1
$8.03¢4 013
1
#47
90111-05007-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#48
1RC-13971-11-00
PIPE, FUEL 1 (replaces 1RC-13971-00-00)
$77.58¢38 788
1
#49
B5C-241B1-00-00
COVER, TANK
$93.83¢46 913
1
#50
90111-05007-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#51
90387-0611W-00
COLLAR
$3.79¢1 894
1
#52
90480-13018-00
GROMMET
$7.43¢3 713
1
#53
90269-07007-00
RIVET
$4.00¢2 000
1
#54
B5C-24141-00-00
PROTECTOR, FUEL TANK
$177.82¢88 913
1
#55
90111-05002-00
BOLT, HEX. SOCKET BUTTON
$6.19¢3 094
1
#56
2PP-2414H-00-00
DAMPER, PLATE 1
$35.36¢17 681
1
#57
2PP-2414J-00-00
DAMPER, PLATE 2
$12.48¢6 238
1
#58
BS2-24141-00-00
PROTECTOR, FUEL TANK
$17.60¢8 800
1
#59
2CR-24170-00-00
CANISTER ASSY | FOR CALIFORNIA
$377.02¢188 513
1
#60
B90-24183-00-00
DAMPER, LOCATING 3 | FOR CAL
$26.91¢13 456
1
#61
B1J-2419F-00-00
BRACKET, CANISTOR
$19.11¢9 556
1
#62
92012-06012-00
BOLT, BUTTON HEAD
$2.97¢1 487
1
#63
B90-24313-10-00
PIPE 3 | FOR CAL
$29.53¢14 763
1
#64
90467-090A2-00
Clip
$2.97¢1 487
1
#65
90467-09026-00
CLIP,SCISSOR
$3.25¢1 625
1
#66
BS2-24321-00-00
PIPE 10
$0.96¢481
1
#67
90467-100A1-00
CLIP | FOR CALIFORNIA
$7.60¢3 800
1
#68
90464-09M31-00
CLAMP
$7.36¢3 681
1
