STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

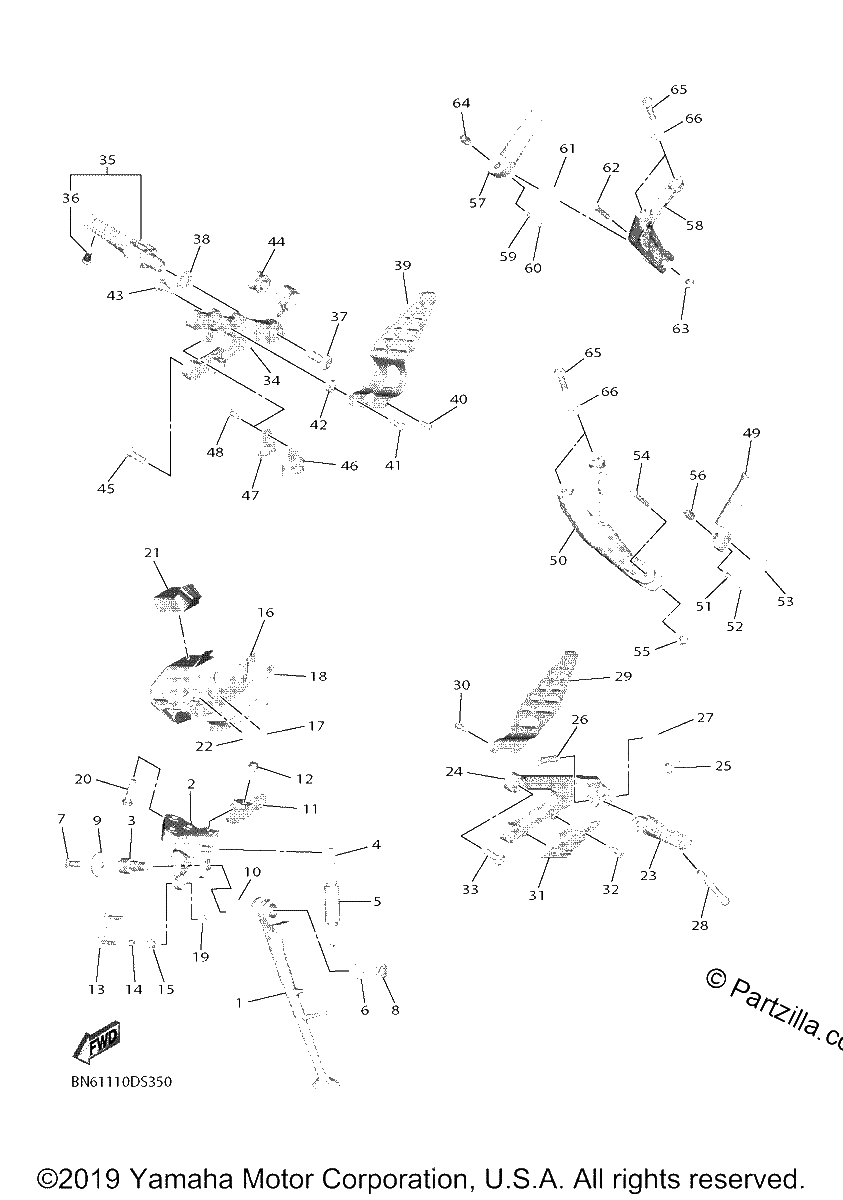

Diagrama de STAND FOOTREST

Repuestos

#1
2C0-27311-10-00
STAND, SIDE
$360.45¢180 225
1
#2
2C0-27321-10-00
BRACKET, SIDE STAND
$316.65¢158 325
1
#3
2C0-27351-00-00
GUIDE, SIDE STAND
$66.19¢33 094
1
#4
90506-18008-00
SPRING, TENSION
$15.79¢7 894
1
#5
90445-19002-00
HOSE (L60)
$6.10¢3 050
1
#6
90201-10035-00
WASHER, plate
$4.25¢2 125
1
#7
90101-08662-00
BOLT
$7.60¢3 800
1
#8
95602-10200-00
NUT, U FLANGE
$2.73¢1 363
1
#9
90201-08050-00
WASHER, PLATE
$5.84¢2 919
1
#10
90201-146F9-00
WASHER, PLATE
$5.95¢2 975
1
#11
13S-2836F-00-00
BRACKET 3
$25.63¢12 813
1
#12
90105-06020-00
BOLT, FLANGE
$2.65¢1 325
1
#13
BN6-27263-00-00
BRACKET 1
$12.13¢6 063
1
#14
90387-05025-00
COLLAR
$6.15¢3 075
1
#15
90480-11006-00
GROMMET
$3.50¢1 750
1
#16
BN6-27453-00-00
COVER 1
$50.32¢25 162
1
#17
2C0-27414-00-00
DAMPER, FOOTREST
$7.86¢3 931
1
#18
90520-10031-00
DAMPER, PLATE
$1.54¢769
1
#19
90185-05009-00
NUT, U FLANGE
$8.16¢4 081
1
#20
90111-08065-00
BOLT, BUTTON HEAD
$6.74¢3 369
1
#21
2C0-28425-00-00
DAMPER 3
$6.15¢3 075
1
#22
2C0-21485-00-00
DAMPER, RUBBER 1
$7.60¢3 800
1
#23
1KB-27451-00-00
FOOTREST
$82.26¢41 131
1
#24
2C0-27442-10-00
BRACKET 2
$121.27¢60 637
1
#25
90508-18134-00
SPRING, TORSION
$7.35¢3 675
1
#26
90240-08084-00
PIN
$4.65¢2 325
1
#27
91402-25015-00
PIN, COTTER
$3.61¢1 806
1
#28
90109-08233-00
BOLT
$6.32¢3 162
1
#29
2C0-27445-10-00
PLATE 1
$66.63¢33 313
1
#30
90149-06233-00
BOLT, BUTTON HEAD
$2.44¢1 219
1
#31
2C0-27491-00-00
PROTECTOR
$7.97¢3 988
1
#32
90269-06008-00
RIVET
$8.80¢4 400
1
#33
90109-085G6-00
BOLT
$2.26¢1 131
1
#34
2C0-27443-10-00
BRACKET 3
$162.64¢81 319
1
#35
BN6-27420-00-00
FRONT FOOTREST ASSY
$112.54¢56 269
1
#36
90109-086F8-00
BOLT
$6.14¢3 069
1
#37
90109-103A9-00
BOLT,HEX. SOCKET BUT
$8.24¢4 119
1
#38
90214-13002-00
WASHER, CLAW
$7.48¢3 738
1
#39
13S-27446-10-00
PLATE 2
$90.59¢45 294
1
#40
90149-06233-00
BOLT, BUTTON HEAD
$2.44¢1 219
1
#41
90111-06067-00
BOLT
$6.47¢3 238
1
#42
90387-06215-00
COLLAR
$4.97¢2 488
1
#43
90109-066F0-00
BOLT
$7.60¢3 800
1
#44
2C0-14747-00-00
DAMPER, MUFFLER
$8.35¢4 175
1
#45
90109-085G6-00
BOLT
$2.26¢1 131
1
#46
2C0-2116K-00-00
BRACKET 8
$8.77¢4 387
1
#47
2C0-2116L-00-00
BRACKET 9
$4.60¢2 300
1
#48
95024-06012-00
Bolt, Flange
$4.38¢2 188
1
#49
5JJ-27431-10-00
FOOTREST, REAR 1
$85.08¢42 538
1
#50
2CR-2741L-00-00
BRACKET 4
$75.21¢37 606
1
#51
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#52
93501-04011-00
BALL
$7.46¢3 731
1
#53
5JJ-27437-01-00
WASHER, special
$7.03¢3 513
1
#54
91312-06035-00
BOLT, HEXAGON SOCKET (replaces 90110-06208-00)
$2.82¢1 412
1
#55
95602-06200-00
NUT, SELF-LOCKING
$2.80¢1 400
1
#56
90387-06697-00
Collar
$15.88¢7 938
1
#57
5JJ-27441-10-00
FOOTREST, REAR 2
$75.61¢37 806
1
#58
2CR-2742L-00-00
BRACKET 5
$69.05¢34 525
1
#59
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#60
93501-04011-00
BALL
$7.46¢3 731
1
#61
5JJ-27437-01-00
WASHER, special
$7.03¢3 513
1
#62
91312-06035-00
BOLT, HEXAGON SOCKET (replaces 90110-06208-00)
$2.82¢1 412
1
#63
95602-06200-00
NUT, SELF-LOCKING
$2.80¢1 400
1
#64
90387-06697-00
Collar
$15.88¢7 938
1
#65
90111-08066-00
BOLT, HEXAGON SOCKET HEAD
$6.99¢3 494
1
#66
13S-27417-00-00
WASHER, FOOTREST
$12.14¢6 069
1
