FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

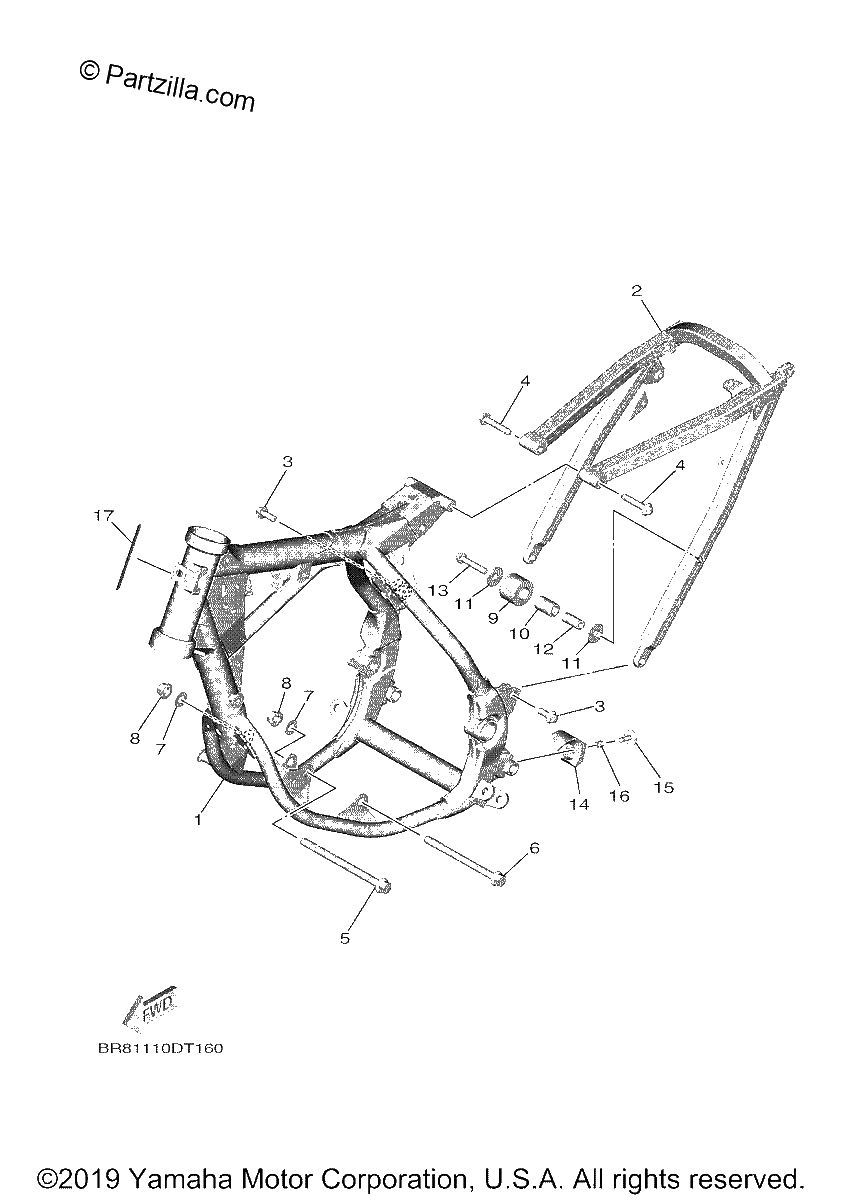

Diagrama de FRAME

Repuestos

#1
BR8-21101-00-00
FRONT FRAME COMP.
$1616.89¢808 444
1
#2
BR8-21190-00-00
REAR FRAME COMP.
$327.98¢163 990
1
#3
90105-08307-00
BOLT, FLANGE
$6.88¢3 439
1
#4
90105-08231-00
BOLT, FLANGE
$3.68¢1 840
1
#5
90105-10148-00
BOLT, FLANGE
$7.24¢3 622
1
#6
90105-10174-00
BOLT, FLANGE
$10.21¢5 106
1
#7
90201-10045-00
WASHER, PLATE
$6.75¢3 375
1
#8
90179-10024-00
NUT
$9.63¢4 813
1
#9
30X-22178-00-00
TENSIONER
$34.55¢17 273
1
#10
4V4-22184-00-00
BUSH
$3.90¢1 949
1
#11
90201-08045-00
WASHER, PLATE
$5.21¢2 605
1
#12
90387-08041-00
COLLAR
$7.38¢3 691
1
#13
95E32-08040-00
BOLT, FLANGE DEEP RECESS
$0.85¢426
1
#14
4ES-22178-01-00
TENSIONER
$9.44¢4 721
1
#15
90119-06200-00
BOLT, WITH WASHER
$6.88¢3 439
1
#16
90387-064T3-00
COLLAR (J45)
$5.45¢2 726
1
#17
3HA-24141-00-00
PROTECTOR, FUEL TANK
$12.62¢6 308
1
