FRAME

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

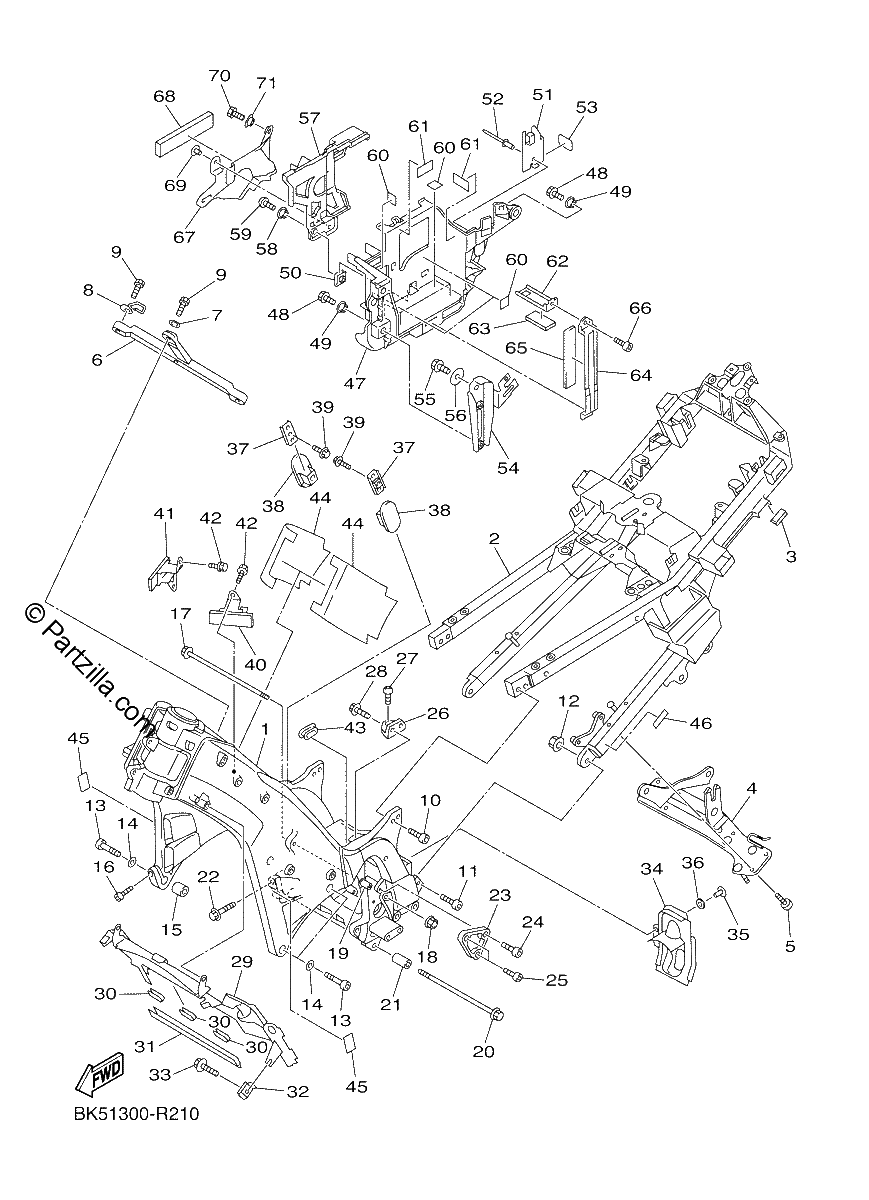

Diagrama de FRAME

Repuestos

#1
B9R-21110-00-00
FRAME COMP.
$3222.29¢1 611 144
1
#2
2D2-21190-21-00
REAR FRAME COMP.
No Disponible
1
#3
3P6-21652-00-00
PROTECTOR
$3.43¢1 713
1
#4
3P6-2115A-20-00
MEMBER 1
$94.46¢47 231
1
#5
90149-06022-00
Screw
$4.70¢2 352
1
#6
3P6-21119-00-00
CROSS-TUBE
$332.95¢166 474
1
#7
90201-100L3-00
WASHER, plate
$8.39¢4 198
1
#8
1MC-21339-00-00
GUIDE, WIRE
$12.59¢6 296
1
#9
95812-10030-00
Bolt, Flange
$6.75¢3 375
1
#10
90110-08076-00
BOLT, HEXAGON SOCKET HEAD
$6.83¢3 415
1
#11
91312-10030-00
BOLT
$3.10¢1 553
1
#12
95602-10200-00
NUT, U FLANGE
$2.51¢1 254
1
#13
91312-12055-00
BOLT
$4.70¢2 352
1
#14
92902-12600-00
WASHER, plate
$1.35¢673
1
#15
90387-1312P-00
COLLAR
$19.11¢9 557
1
#16
91312-08030-00
BOLT,SOCKET
$6.75¢3 375
1
#17
90105-10416-00
Bolt, Flange
$11.12¢5 560
1
#18
90179-10025-00
NUT
$5.37¢2 685
1
#19
4C8-21495-00-00
BOLT, ENGINE ADJUSTING
$20.82¢10 408
1
#20
90105-10730-00
Bolt, Flange
$12.72¢6 360
1
#21
90560-10364-00
SPACER
$15.33¢7 665
1
#22
95022-08035-00
Bolt, Flange
$3.56¢1 783
1
#23
3P6-21315-00-00
STAY, ENGINE 1
$12.21¢6 106
1
#24
91312-10020-00
BOLT
$5.95¢2 973
1
#25
91312-08016-00
BOLT, HEXAGON SOCKET HEAD
$6.75¢3 375
1
#26
5JW-21316-00-00
STAY, ENGINE 2
$72.62¢36 311
1
#27
90111-10047-00
BOLT, HEX. SOCKET BUTTON
$4.37¢2 185
1
#28
90105-08307-00
BOLT, FLANGE
$6.88¢3 439
1
#29
3P6-2137Y-00-00
GUIDE, AIR
$38.62¢19 309
1
#30
3P6-21269-00-00
SEAL
$1.28¢638
1
#31
3P6-21469-00-00
SEAL, AIR
$5.58¢2 789
1
#32
90183-06053-00
Nut, Spring
$6.68¢3 341
1
#33
90119-06172-00
BOLT, WITH WASHER
$6.57¢3 283
1
#34
3P6-2147J-00-00
COVER, SHAFT 1
$4.11¢2 053
1
#35
90269-07008-00
RIVET
$2.78¢1 392
1
#36
90202-06058-00
WASHER, PLATE
$3.83¢1 915
1
#37
5JW-2118U-00-00
BRACKET 3
$12.79¢6 394
1
#38
5JW-2113N-00-00
BRACKET, INNER 1
$31.96¢15 979
1
#39
95022-06012-00
BOLT, FLANGE
$3.29¢1 644
1
#40
5JW-2113R-00-00
BRACKET, INNER 2
$25.24¢12 621
1
#41
5JW-2113R-10-00
BRACKET, INNER 2
$21.18¢10 592
1
#42
90105-06078-00
Bolt, Flange
$3.29¢1 644
1
#43
5JW-2143A-00-00
CAP
$35.39¢17 693
1
#44
5JW-21852-00-00
DAMPER
$9.20¢4 600
1
#45
14B-28435-00-00
DAMPER 4
$2.78¢1 392
1
#46
5JW-2151A-02-00
LABEL 1
$7.23¢3 617
1
#47
1MC-28321-00-00
STAY 1
$104.98¢52 492
1
#48
95822-06014-00
Bolt, Flange
$2.44¢1 219
1
#49
90387-06107-00
COLLAR
$7.72¢3 858
1
#50
90183-05076-00
NUT, SPRING
$2.60¢1 299
1
#51
1MC-2831E-00-00
STAY, GUIDE 1
$8.59¢4 295
1
#52
90267-40076-00
RIVET, BLIND
$6.75¢3 375
1
#53
5YU-22358-00-00
SEAL 1
$3.15¢1 576
1
#54
1MC-28396-00-00
PLATE 1
$26.12¢13 058
1
#55
95822-06014-00
Bolt, Flange
$2.44¢1 219
1
#56
90201-060L5-00
WASHER, plate
$5.66¢2 829
1
#57
1MC-2836H-00-00
BRACKET 5
$9.37¢4 686
1
#58
90387-05035-00
COLLAR
$5.51¢2 754
1
#59
92012-05012-00
BOLT, BUTTON HEAD
$2.99¢1 495
1
#60
13S-21649-00-00
DAMPER
$7.23¢3 617
1
#61
3C5-21639-00-00
DAMPER 2
$3.06¢1 529
1
#62
5JW-28357-00-00
STAY 2
$16.16¢8 079
1
#63
5JW-28425-00-00
DAMPER 3
$7.23¢3 617
1
#64
5JW-28358-00-00
STAY 3
$17.48¢8 740
1
#65
5JW-28435-00-00
DAMPER 4
$1.97¢983
1
#66
91312-06012-00
BOLT, HEXAGON SOCKET HEAD
$6.75¢3 375
1
#67
1MC-2137K-00-00
GUIDE, AIR 3
$11.94¢5 969
1
#68
3WF-15337-01-00
DAMPER 4
$3.59¢1 794
1
#69
90269-05074-00
RIVET
$1.75¢874
1
#70
95802-06014-00
Bolt, Flange
$2.44¢1 219
1
#71
90387-06066-00
Collar
$5.86¢2 932
1
