STAND FOOTREST

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

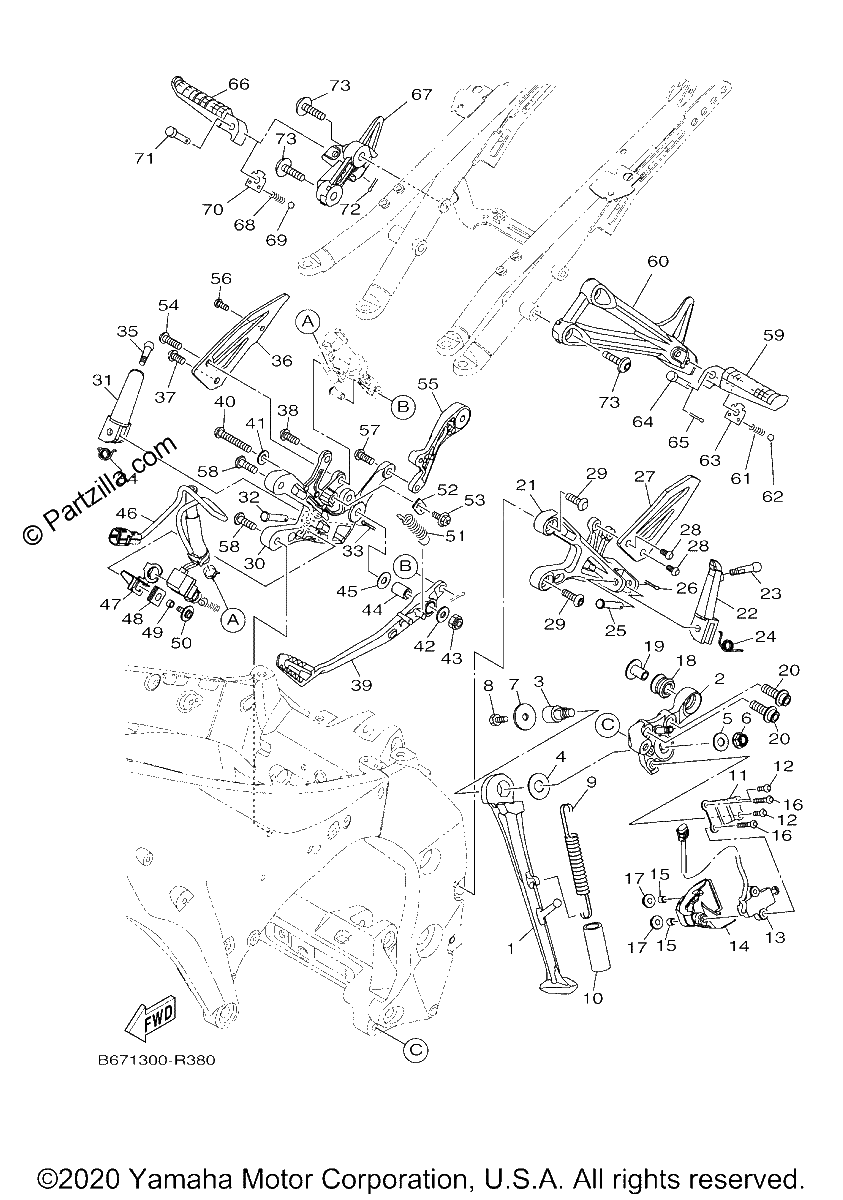

Diagrama de STAND FOOTREST

Repuestos

#1
B67-27311-00-00
STAND, SIDE
$290.49¢145 244
1
#2
B67-27321-00-00
BRACKET, side stand
$275.59¢137 794
1
#3
2C0-27351-00-00
GUIDE, SIDE STAND
$66.19¢33 094
1
#4
90201-146F9-00
WASHER, PLATE
$5.95¢2 975
1
#5
90201-10035-00
WASHER, plate
$4.25¢2 125
1
#6
95602-10200-00
NUT, U FLANGE
$2.73¢1 363
1
#7
90201-08050-00
WASHER, PLATE
$5.84¢2 919
1
#8
97017-08020-00
BOLT
$7.60¢3 800
1
#9
90506-20032-00
SPRING, TENSION
$15.25¢7 625
1
#10
90445-197J2-00
HOSE (L60)
$4.68¢2 338
1
#11
14B-27961-00-00
BRACKET, SENSOR 1
$10.89¢5 444
1
#12
92012-05016-00
BOLT, BUTTON HEAD
$7.34¢3 669
1
#13
2CR-82566-00-00
SWITCH, SIDE STAND
$95.36¢47 681
1
#14
2CR-27406-00-00
COVER ASSY
$26.76¢13 381
1
#15
90387-05025-00
COLLAR
$6.15¢3 075
1
#16
92012-05030-00
BOLT, BUTTON HEAD
$6.19¢3 094
1
#17
95607-05200-00
NUT,U FLANGE (replaces 95602-05200-00)
$8.16¢4 081
1
#18
5VY-14747-00-00
DAMPER, MUFFLER
$14.65¢7 325
1
#19
90387-08021-00
COLLAR
$10.14¢5 069
1
#20
90110-10026-00
BOLT, HEXAGON SOCKET
$11.54¢5 769
1
#21
B67-27442-00-00
BRACKET 2
$114.13¢57 063
1
#22
3XV-27451-02-00
Footrest
$22.34¢11 169
1
#23
90109-08202-00
BOLT (replaces 90109-08231-00)
$4.88¢2 438
1
#24
90508-18134-00
SPRING, TORSION
$7.35¢3 675
1
#25
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#26
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#27
B67-27445-00-00
PLATE 1
$38.45¢19 225
1
#28
92012-06012-00
BOLT, BUTTON HEAD
$2.97¢1 487
1
#29
90109-085G6-00
BOLT
$2.26¢1 131
1
#30
B67-27443-00-00
BRACKET 3
$132.39¢66 194
1
#31
3XV-27461-02-00
FOOTREST
$25.92¢12 962
1
#32
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#33
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#34
90508-18135-00
SPRING, TORSION
$8.80¢4 400
1
#35
90109-08202-00
BOLT (replaces 90109-08231-00)
$4.88¢2 438
1
#36
B67-27446-00-00
PLATE 2
$37.06¢18 531
1
#37
92012-08016-00
BOLT, BUTTON HEAD
$8.31¢4 156
1
#38
92012-08020-00
BOLT, BUTTON HEAD
$2.65¢1 325
1
#39
B67-27211-00-00
PEDAL, BRAKE
$140.91¢70 456
1
#40
92012-08050-00
BOLT, BUTTON HEAD
$2.71¢1 356
1
#41
92902-08200-00
WASHER
$0.28¢138
1
#42
90201-08048-00
WASHER, PLATE
$6.85¢3 425
1
#43
90185-08089-00
NUT, SELF-LOCKING
$8.70¢4 350
1
#44
90387-08102-00
COLLAR
$8.73¢4 363
1
#45
90201-08103-00
WASHER, PLATE
$6.75¢3 375
1
#46
B67-82530-00-00
STOP SWITCH ASSY
$90.80¢45 400
1
#47
B67-2144G-00-00
STAY, STOP SWITCH
$41.28¢20 638
1
#48
90480-12607-00
GROMMET
$10.18¢5 088
1
#49
90387-06M16-00
COLLAR
$4.16¢2 081
1
#50
90159-06082-00
SCREW, WITH WASHER
$7.70¢3 850
1
#51
90506-23008-00
SPRING, TENSION
$7.03¢3 513
1
#52
B67-27432-00-00
BRACKET 1
$3.28¢1 638
1
#53
95812-06010-00
BOLT,FLANGE (replaces 95802-06010-00)
$3.39¢1 694
1
#54
92012-08025-00
BOLT, BUTTON HEAD
$6.85¢3 425
1
#55
B67-21487-00-00
STAY, MUFFLER 3
$130.76¢65 381
1
#56
92012-06014-00
BOLT, BUTTON HEAD
$7.35¢3 675
1
#57
92012-08020-00
BOLT, BUTTON HEAD
$2.65¢1 325
1
#58
90109-085G6-00
BOLT
$2.26¢1 131
1
#59
3VR-27431-02-00
FOOTREST, REAR 1
$29.59¢14 794
1
#60
1RC-2741L-01-00
BRACKET 4
$72.66¢36 331
1
#61
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#62
93501-04011-00
BALL
$7.46¢3 731
1
#63
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#64
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#65
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#66
3VR-27441-02-00
FOOTREST, REAR 2
$29.66¢14 831
1
#67
B67-2742L-00-00
BRACKET 5
$74.63¢37 313
1
#68
90501-12743-00
SPRING, COMPRESSION
$3.81¢1 906
1
#69
93501-04011-00
BALL
$7.46¢3 731
1
#70
5VX-27437-00-00
WASHER, SPECIAL
$7.99¢3 994
1
#71
91702-08040-00
PIN, CLEVIS
$4.84¢2 419
1
#72
91490-25020-00
PIN,COTTER (replaces 91401-25015-00)
$3.61¢1 806
1
#73
92017-08020-00
BOLT, BUTTON HEAD
$6.99¢3 494
1
