SADDLEBAG 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

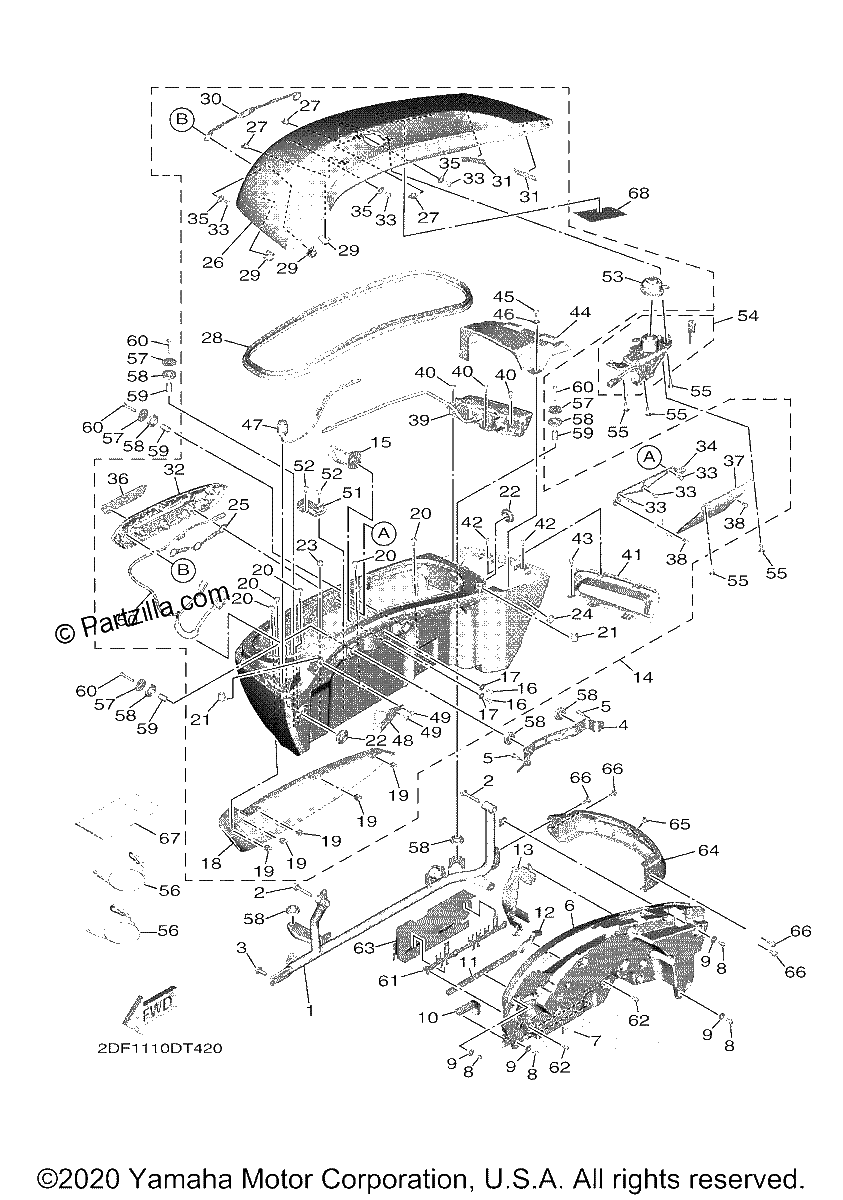

Diagrama de SADDLEBAG 2

Repuestos

#1
2DF-28474-00-00
FRAME, SADDLEBAG 2
$196.59¢98 294
1
#2
95D32-08045-00
BOLT, FLANGE DEEP RECESS
$0.96¢481
1
#3
95817-08020-00
BOLT, FLANGE
$8.31¢4 156
1
#4
2DF-28414-00-00
STAY, FRONT GUARD 2
$33.75¢16 875
1
#5
90105-06696-00
BOLT, FLANGE
$7.48¢3 738
1
#6
2DF-2846U-00-00
COVER, SIDE BOX 2
$87.56¢43 781
1
#7
2DF-28458-00-00
Patch
$4.75¢2 375
1
#8
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
#9
90387-06071-00
COLLAR
$8.24¢4 119
1
#10
2DF-2847N-00-00
DAMPER 8
$4.96¢2 481
1
#11
90520-10032-00
DAMPER, PLATE
$3.49¢1 744
1
#12
2DF-2847S-00-00
DAMPER 11
$3.49¢1 744
1
#13
2DF-2841T-00-00
PLATE, BOTTOM 2
$24.67¢12 337
1
#14
2DF-28420-04-P1
SADDLEBAG ASSY., 2 (replaces 2DF-28420-00-P1)
$2458.74¢1 229 369
1
#14
2DF-28420-04-P0
SADDLEBAG ASSY., 2 (replaces 2DF-28420-00-P0)
$2751.24¢1 375 619
1
#15
2DF-28494-00-00
HOOK 3
$71.76¢35 881
1
#16
92017-06014-00
BOLT, BUTTON HEAD
$3.33¢1 663
1
#17
90201-06055-00
WASHER, PLATE
$3.50¢1 750
1
#18
2DF-2844J-00-00
COVER 4
$76.46¢38 231
1
#19
90183-05073-00
Nut, Spring
$12.75¢6 375
1
#20
90111-05021-00
BOLT,HEX. SOCKET BUT
$5.91¢2 956
1
#21
2DF-28415-00-00
DAMPER 1
$4.40¢2 200
1
#22
2DF-2847F-00-00
SEAL 5
$2.92¢1 463
1
#23
90338-10132-00
PLUG
$3.14¢1 569
1
#24
2DF-2846F-00-00
SEAL 4
$2.97¢1 487
1
#25
2DF-284BF-00-00
STAY, 7
$18.45¢9 225
1
#26
2DF-28449-00-P1
SADDLEBAG 4
$314.04¢157 019
1
#26
2DF-28449-00-P0
SADDLEBAG 4
$350.55¢175 275
1
#27
90183-062A0-00
Nut, Spring
$4.15¢2 075
1
#28
2DF-28429-00-00
SEAL 2
$34.16¢17 081
1
#29
2DF-81128-00-00
Clamp
$3.49¢1 744
1
#30
2DF-284BH-00-00
STAY, 10
$22.14¢11 069
1
#31
2DF-284BP-00-00
SEAL, 16
$2.35¢1 175
1
#32
2DF-2844S-00-00
HINGE SUB-ASSY., 2
$696.44¢348 219
1
#33
90111-06103-00
BOLT,HEX. SOCKET BUT
$6.14¢3 069
1
#34
2DF-2846N-00-00
BRACKET, HINGE 2
$17.36¢8 681
1
#35
90201-06557-00
WASHER, PLATE
$3.29¢1 644
1
#36
2DF-85130-00-00
REAR REFLECTOR ASSY
$40.49¢20 244
1
#37
2DF-2846L-00-00
COVER, HINGE 2
$154.47¢77 238
1
#38
92017-06010-00
BOLT, BUTTON HEAD
$3.65¢1 825
1
#39
2DF-83340-00-00
REAR FLASHER LIGHT ASSY 2
$222.65¢111 325
1
#40
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.71¢856
1
#41
2DF-833A2-00-00
GARNISH, FLASHER 2
$96.80¢48 400
1
#42
98907-05012-00
SCREW, BIND | FOR CALIFORNIA
$7.35¢3 675
1
#43
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.71¢856
1
#44
2DF-2844C-00-00
LID 2
$41.55¢20 775
1
#45
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.71¢856
1
#46
90202-07015-00
WASHER, PLATE
$7.95¢3 975
1
#47
2DF-82617-00-00
SWITCH
$39.11¢19 556
1
#48
2DF-28476-00-00
BRACKET 3
$13.43¢6 713
1
#49
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.71¢856
1
#50
2DF-86178-00-00
WIRE, LEAD 8
$60.69¢30 344
1
#51
2DF-21376-00-00
BAND, TOOL
$11.81¢5 906
1
#52
97707-50014-00
SCREW, TRUSS HEAD TAPPING
$7.35¢3 675
1
#53
2DF-2845X-00-00
CAP,2
$33.15¢16 575
1
#54
2DF-W2849-11-00
LOCK ASSY (replaces 2DF-W2849-10-00)
$445.10¢222 550
1
#55
90111-06041-00
BOLT, HEX. SOCKET BUTTON
$7.48¢3 738
1
#56
2DF-21398-00-00
HANGER, HELMET
$15.76¢7 881
1
#57
90201-065G8-00
WASHER, PLATE
$7.34¢3 669
1
#58
90480-20447-00
GROMMET
$7.34¢3 669
1
#59
90387-08111-00
Collar
$3.94¢1 969
1
#60
92017-06035-00
BOLT, BUTTON HEAD
$2.82¢1 412
1
#61
2DF-2849X-00-00
PLATE, 13
$14.28¢7 138
1
#62
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
#63
2DF-2846G-00-00
BAND, 1
$18.30¢9 150
1
#64
2DF-28423-00-00
STAY, SIDE BAG
$66.88¢33 438
1
#65
90338-07010-00
PLUG
$5.56¢2 781
1
#66
95D37-06014-00
BOLT, FLANGE DEEP RECESS
$0.41¢206
1
#67
2DF-28100-00-00
Tool Kit
$18.41¢9 206
1
#68
4XY-28446-02-00
LABEL, CAUTION
$9.64¢4 819
1
