CRANKCASE COVER 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

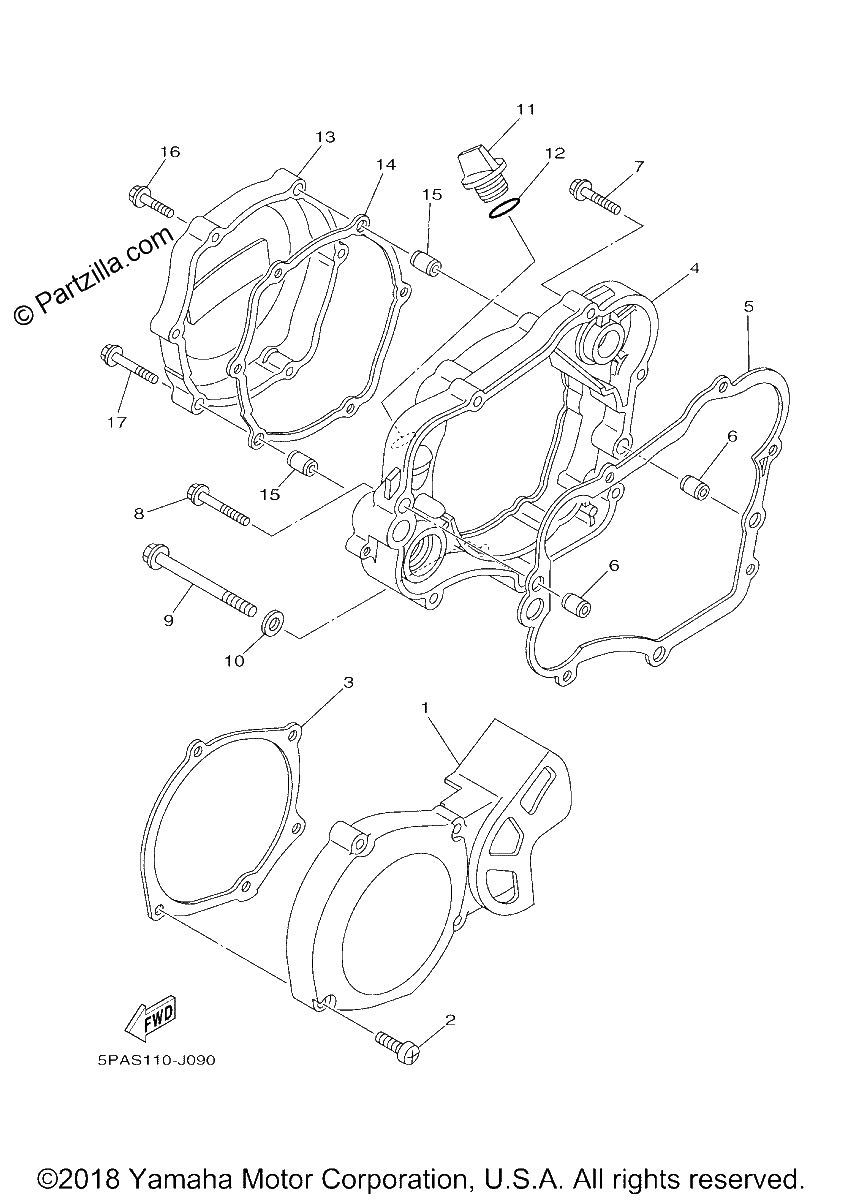

Diagrama de CRANKCASE COVER 1

Repuestos

#1
4ES-15411-02-00
COVER, CRANKCASE 1
$14.19¢7 095
1
#2
98502-06030-00
SCREW, PAN HEAD
$1.36¢678
1
#3
5PA-15451-00-00
GASKET, CRANKCASE COVER 1
$23.98¢11 989
1
#4
5PA-15431-01-00
COVER, CRANKCASE 3
$299.37¢149 684
1
#5
4ES-15461-00-00
GASKET, CRANKCASE COVER 2
$27.58¢13 789
1
#6
99530-10114-00
PIN,DOWEL
$2.50¢1 248
1
#7
95022-06030-00
BOLT, FLANGE
$1.54¢771
1
#8
95022-06040-00
Bolt, Flange
$3.29¢1 644
1
#9
95022-08080-00
BOLT, FLANGE
$4.93¢2 467
1
#10
90430-08119-00
GASKET
$6.36¢3 180
1
#11
3Y1-15363-10-00
PLUG, OIL
$18.72¢9 361
1
#12
93210-19123-00
O-Ring
$7.58¢3 789
1
#13
5PA-15415-11-00
COVER, 1
$68.40¢34 201
1
#14
5PA-15463-00-00
GASKET, 2
$12.21¢6 106
1
#15
91808-16023-00
PIN, DOWEL
$6.18¢3 088
1
#16
95022-06025-00
BOLT, FLANGE
$1.61¢805
1
#17
95022-06035-00
Bolt, Flange
$3.27¢1 633
1
