TRANSMISSION

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

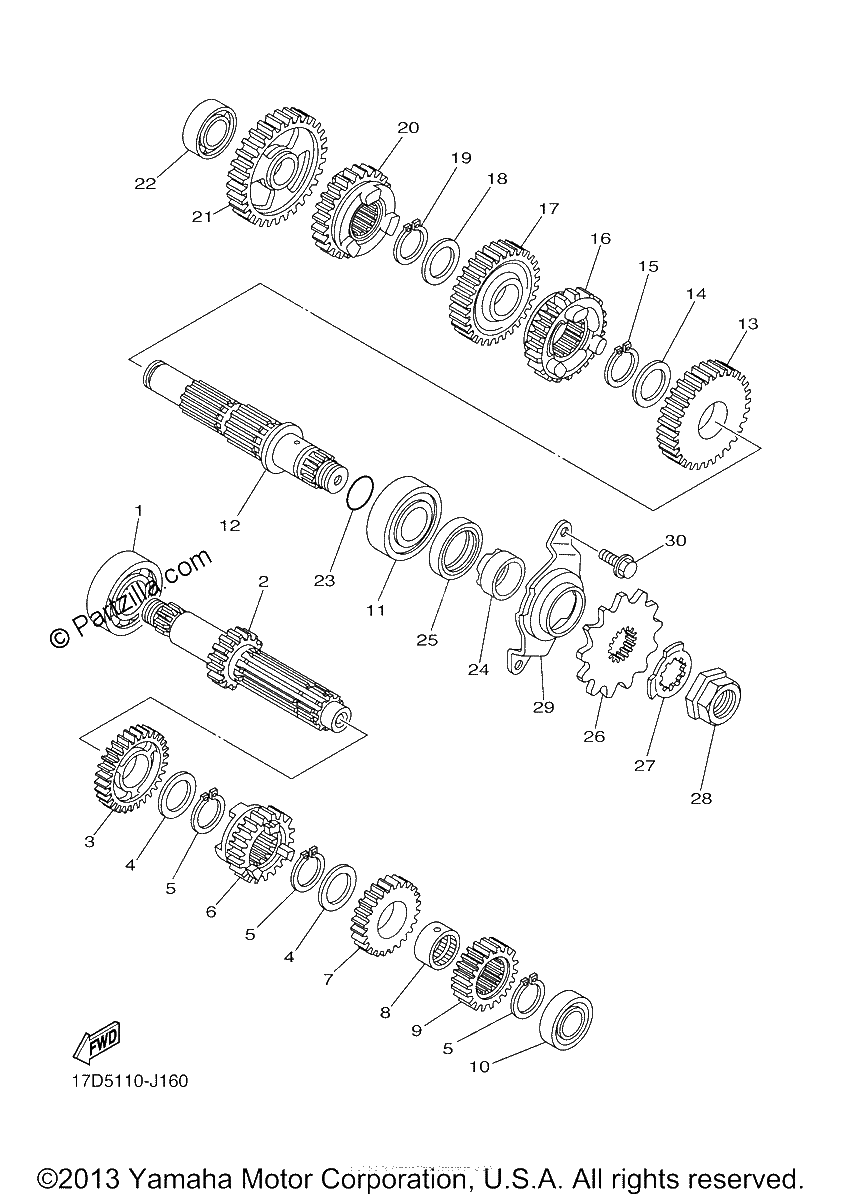

Diagrama de TRANSMISSION

Repuestos

#1
93306-20447-00
BEARING (replaces 93306-20427-00)
$41.60¢20 800
1
#2
5XC-17411-00-00
AXLE, MAIN (14T)
$175.11¢87 556
1
#3
17D-17151-10-00
GEAR, 5TH PINION (24T)
$124.45¢62 225
1
#4
90209-20008-00
WASHER
$10.21¢5 106
1
#5
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#6
17D-17131-10-00
GEAR, 3RD PINION (18T)
$183.31¢91 656
1
#7
17D-17141-10-00
GEAR, 4TH PINION (18T)
$93.13¢46 563
1
#8
90387-20006-00
Collar
$31.65¢15 825
1
#9
5NL-17121-00-00
GEAR, 2ND PINION (16T)
$97.65¢48 825
1
#10
93306-00320-00
BEARING
$37.81¢18 906
1
#11
93306-27209-00
BEARING
$82.17¢41 088
1
#12
5NL-17402-01-00
DRIVE AXLE ASSY
$247.79¢123 894
1
#13
5NL-17221-00-00
GEAR, 2ND WHEEL (28T)
$99.67¢49 838
1
#14
90209-23012-00
WASHER
$5.99¢2 994
1
#15
93410-26067-00
CIRCLIP,S-TYPE
$8.84¢4 419
1
#16
17D-17241-10-00
GEAR, 4TH WHEEL (22T)
$145.70¢72 850
1
#17
17D-17231-10-00
GEAR, 3RD WHEEL (26T)
$120.29¢60 144
1
#18
90209-20008-00
WASHER
$10.21¢5 106
1
#19
93410-22039-00
CIRCLIP,S-TYPE
$7.34¢3 669
1
#20
17D-17251-11-00
GEAR, 5TH WHEEL (25T)
$168.49¢84 244
1
#21
5NL-17211-10-00
GEAR, 1ST WHEEL (30T)
$156.81¢78 406
1
#22
93306-00317-00
BEARING
$32.66¢16 331
1
#23
93210-196A4-00
O-RING
$2.33¢1 163
1
#24
90387-22001-00
COLLAR
$37.76¢18 881
1
#25
93102-28010-00
OIL SEAL | INC. IN BOTTOM END GASKET KIT
$24.47¢12 237
1
#26
9383B-13218-00
SPROCKET, DRIVE (13T)
$22.69¢11 344
1
#27
90215-20003-00
Washer, Lock
$7.30¢3 650
1
#28
90179-18001-00
Nut
$16.34¢8 169
1
#29
5NL-17471-10-00
PLATE, COVER
$17.56¢8 781
1
#30
95022-06012-00
BOLT, FLANGE
$3.57¢1 787
1
