COWLING 2

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

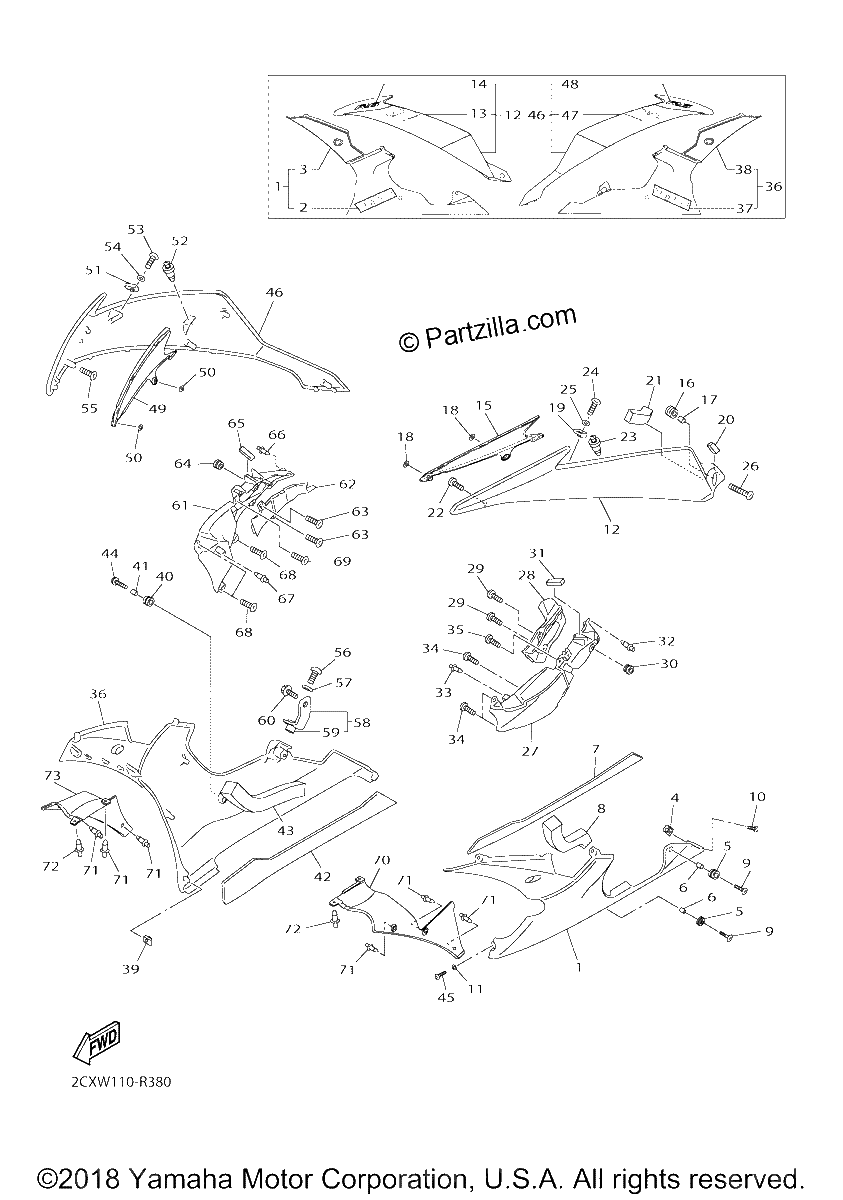

Diagrama de COWLING 2

Repuestos

#1
13S-W2838-V0-33
UNDER COVER COMP. 1
$449.30¢224 652
1
#2
99241-00240-00
EMBLEM, YAMAHA
$15.50¢7 751
1
#3
2CX-283A1-50-00
GRAPHIC, UNDER COVER
$52.30¢26 151
1
#4
90183-050A6-00
NUT, SPRING
$2.60¢1 299
1
#5
90480-14003-00
GROMMET
$6.83¢3 415
1
#6
90387-06260-00
COLLAR
$6.83¢3 415
1
#7
13S-2838G-00-00
SEAT 1
$48.98¢24 489
1
#8
90520-50002-00
DAMPER, PLATE
$6.03¢3 013
1
#9
90111-06040-00
bolt
$3.68¢1 840
1
#10
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#11
90202-05180-00
WASHER, PLATE
$7.05¢3 525
1
#12
13S-W283U-U0-0X
PANEL ASSY 1
$796.50¢398 251
1
#13
2CX-28391-A0-00
GRAPHIC 1
$123.25¢61 623
1
#14
2CX-28328-40-00
EMBLEM
$5.37¢2 685
1
#15
13S-28219-00-00
COVER 1
$12.07¢6 038
1
#16
90480-14003-00
GROMMET
$6.83¢3 415
1
#17
90387-06260-00
COLLAR
$6.83¢3 415
1
#18
90183-05M02-00
NUT, SPRING
$0.46¢230
1
#19
90183-050A6-00
NUT, SPRING
$2.60¢1 299
1
#20
13S-28415-00-00
DAMPER 1
$7.23¢3 617
1
#21
90520-50001-00
DAMPER, PLATE
$2.02¢1 012
1
#22
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.58¢788
1
#23
90269-07007-00
RIVET
$3.68¢1 840
1
#24
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#25
90202-05180-00
WASHER, PLATE
$7.05¢3 525
1
#26
90111-06040-00
bolt
$3.68¢1 840
1
#27
13S-2137U-00-00
GUIDE, AIR 1
$38.27¢19 136
1
#28
13S-2137K-00-00
GUIDE, AIR 3
$14.34¢7 170
1
#29
97702-50016-00
TAPPING SCREW
$2.17¢1 087
1
#30
90480-01558-00
Grommet
$4.31¢2 156
1
#31
13S-28217-00-00
DAMPER 1
$6.51¢3 254
1
#32
90269-06008-00
RIVET
$8.10¢4 048
1
#33
90269-06081-00
RIVET
$6.23¢3 117
1
#34
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.58¢788
1
#35
90167-05078-00
SCREW, TAPPING (replaces 97702-50020-00)
$5.76¢2 881
1
#36
13S-W2839-V0-33
UNDER COVER COMP. 2
$414.75¢207 374
1
#37
99241-00240-00
EMBLEM, YAMAHA
$15.50¢7 751
1
#38
2CX-283A2-50-00
GRAPHIC, UNDER COVER
No Disponible
1
#39
90183-050A6-00
NUT, SPRING
$2.60¢1 299
1
#40
90480-14003-00
GROMMET
$6.83¢3 415
1
#41
90387-06260-00
COLLAR
$6.83¢3 415
1
#42
13S-2848K-00-00
SEAT 2
$42.14¢21 068
1
#43
13S-2847R-00-00
DAMPER 10
$14.86¢7 429
1
#44
90111-06040-00
bolt
$3.68¢1 840
1
#45
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#46
13S-W283V-U0-0X
PANEL ASSY 2
$700.34¢350 169
1
#47
2CX-28392-A0-00
GRAPHIC 2
$124.91¢62 457
1
#48
2CX-28328-40-00
EMBLEM
$5.37¢2 685
1
#49
13S-28229-00-00
COVER 2
$12.21¢6 106
1
#50
90183-05M02-00
NUT, SPRING
$0.46¢230
1
#51
90183-050A6-00
NUT, SPRING
$2.60¢1 299
1
#52
90269-07007-00
RIVET
$3.68¢1 840
1
#53
90110-05201-00
BOLT, HEXAGON SOCKET HEAD
$2.35¢1 173
1
#54
90202-05180-00
WASHER, PLATE
$7.05¢3 525
1
#55
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.58¢788
1
#56
90109-06207-00
bolt
$5.46¢2 731
1
#57
90202-10024-00
WASHER,PLATE
$6.44¢3 220
1
#58
13S-2836G-00-00
BRACKET 4
$21.36¢10 678
1
#59
90179-06059-00
Nut
$4.80¢2 398
1
#60
95817-06014-00
BOLT, FLANGE (replaces 95802-06014-00)
$2.44¢1 219
1
#61
13S-2137V-00-00
GUIDE, AIR 2
$43.49¢21 746
1
#62
13S-2137L-00-00
GUIDE, AIR 4
$12.60¢6 302
1
#63
97702-50016-00
TAPPING SCREW
$2.17¢1 087
1
#64
90480-01558-00
Grommet
$4.31¢2 156
1
#65
13S-28217-00-00
DAMPER 1
$6.51¢3 254
1
#66
90269-06008-00
RIVET
$8.10¢4 048
1
#67
90269-06081-00
RIVET
$6.23¢3 117
1
#68
97707-50016-00
SCREW, TRUSS HEAD TAPPING
$1.58¢788
1
#69
90167-05078-00
SCREW, TAPPING (replaces 97702-50020-00)
$5.76¢2 881
1
#70
13S-2836L-00-00
PANEL, INNER 2
$43.49¢21 746
1
#71
90269-06008-00
RIVET
$8.10¢4 048
1
#72
90269-06002-00
RIVET
$6.75¢3 375
1
#73
13S-2836M-00-00
PANEL, INNER 3
$43.49¢21 746
1
