ELECTRICAL 1

⚠️ Verificar CantidadesRevisa el diagrama cuidadosamente. Si tu ensamble requiere múltiples unidades de un mismo número (ej: 6 tornillos idénticos), asegúrate de ajustar la cantidad de piezas manualmente antes de añadirlas al carrito.

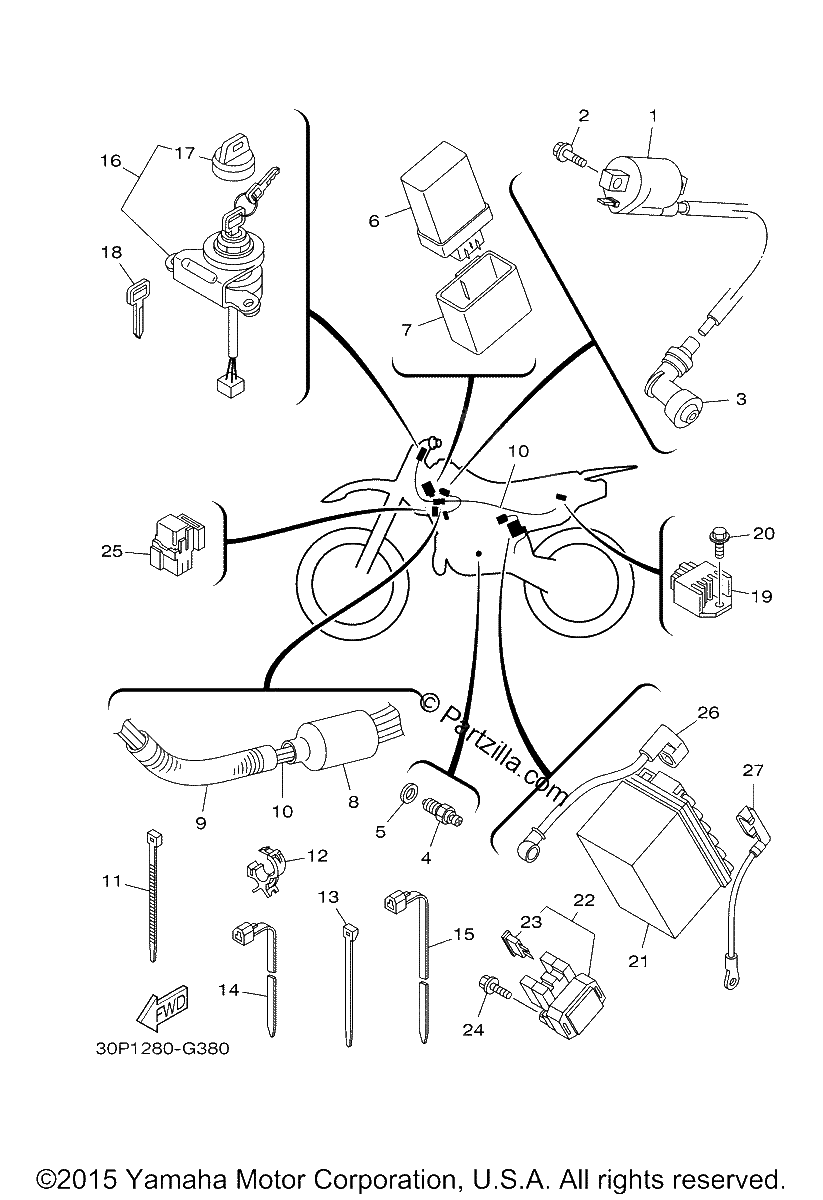

Diagrama de ELECTRICAL 1

Repuestos

#1
3KJ-82310-11-00
IGNITION COIL ASSY (replaces 3RW-82310-10-00)
$43.79¢21 894
1
#2
95880-06016-00
bolt
$4.35¢2 175
1
#3
4BP-82370-00-00
PLUG CAP ASY
$37.91¢18 956
1
#4
5HH-H2540-02-00
NEUTRAL SWITCH ASY
$21.15¢10 575
1
#5
90430-09809-00
Gasket
$0.33¢163
1
#6
5HP-85540-00-00
C.D.I. UNIT ASSY
$244.44¢122 219
1
#7
5HP-85546-00-00
BAND (replaces 1B2-H5546-00-00)
$4.77¢2 387
1
#8
1B2-H2599-00-00
COVER, CONNECTER This item has been discontinued and may not be available. Contact us for more information.
$3.01¢1 506
1
#9
90447-19004-00
HOSE, WITH SPRING
$3.49¢1 744
1
#10
19C-H2590-10-00
WIRE HARNESS ASSY
$113.03¢56 513
1
#11
90464-15152-00
CLAMP
$5.19¢2 594
1
#12
90464-15192-00
CLAMP
$7.34¢3 669
1
#13
1UA-82591-00-00
BAND
$4.91¢2 456
1
#14
90464-13077-00
CLAMP
$7.94¢3 969
1
#15
90464-15195-00
CLAMP
$3.30¢1 650
1
#16
5HP-82510-01-00
MAIN SWITCH ASSY (replaces 5HP-82510-00-00)
$128.03¢64 013
1
#17
3HN-82579-00-00
CAP, KEY
$14.65¢7 325
1
#18
90890-56002-00
KEY BLANK (B-TYPE)
$3.57¢1 787
1
#18
90890-56001-00
KEY BLANK (A-TYPE)
$3.57¢1 787
1
#19
4CK-81960-01-00
RECTIFIER & REGULA (replaces 4GU-H1960-00-00)
$236.99¢118 494
1
#20
95027-06012-00
BOLT, FLANGE
$3.89¢1 944
1
#21
GTX-4LBS0-00-00
GTX4LBS GS BATTERY (replaces 1B2-H2100-10-00)
No Disponible
1
#22
5HH-81940-02-00
STARTER RELAY ASSY
$133.85¢66 925
1
#23
42X-82151-00-00
FUSE (10A-BL)
$2.64¢1 319
1
#24
95027-06008-00
BOLT, FLANGE
$6.67¢3 338
1
#25
8DM-81950-00-00
RELAY ASSY
$44.97¢22 487
1
#26
1B2-H2115-00-00
WIRE, plus lead
$18.35¢9 175
1
#27
1B2-H2116-00-00
WIRE, MINUS LEAD
$16.21¢8 106
1
